附属機器の接続 ［消防評定仕様］地上型フートバルブ
圧力スイッチと小型警報盤の配線は、下記の通りに接続してください。
圧力スイッチと小型警報盤の取扱説明書も併せてご確認ください。
配線は指定した R 形圧着端子を使用して接続し(注)、Y 型圧着端子は使用しないでください。
設置場所に適用される法令、および消防本部の指導に従って接続してください。
①

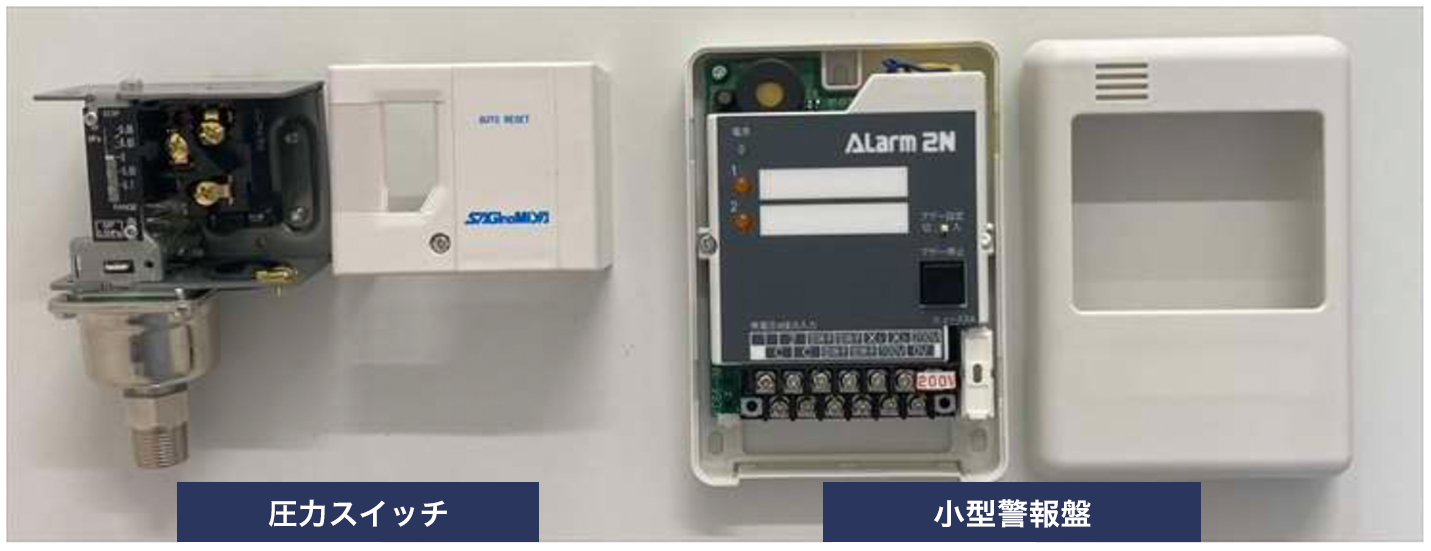

圧力スイッチと小型警報盤のカバーを外してください。
圧力スイッチは、前面のネジを緩める必要があります。
圧力スイッチは本体下部右にグロメットがあります。
小型警報盤は、必要に応じて本体ケースの下部を切り取ってください。
②

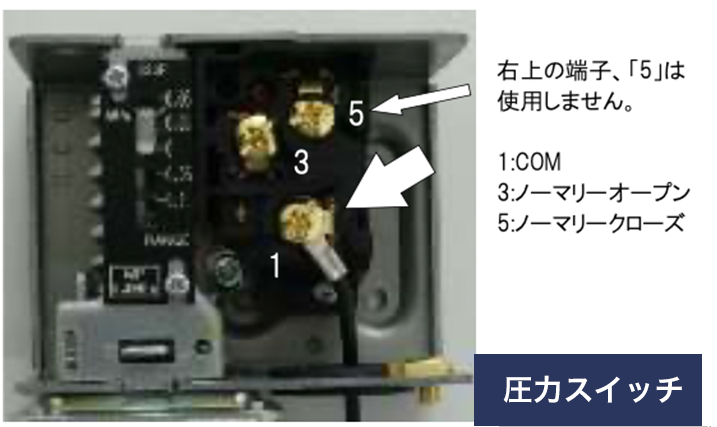

圧力スイッチの「1」を小型警報盤の［C］に接続してください。
圧力スイッチの圧着端子は、『R1.25-4』を使用してください。
③

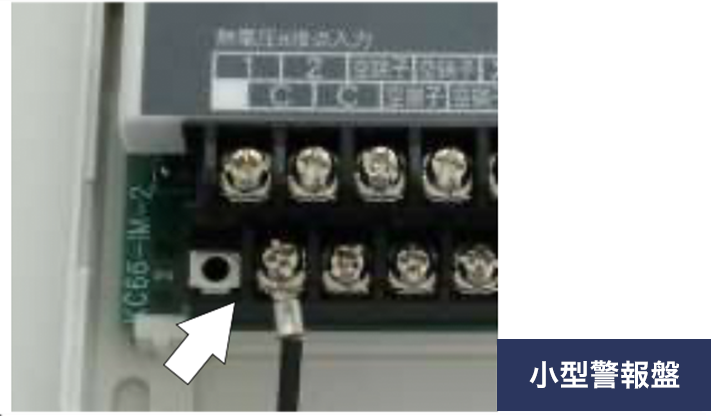

小型警報盤の［C］は端子列の下段左にあります。
小型警報盤の圧着端子は、『R1.25-3.5』、または『R2-3.5』を使用してください。
④

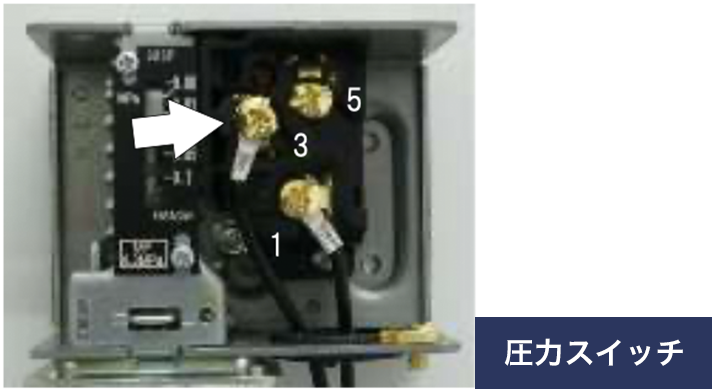

圧力スイッチの「3」を小型警報盤の［1］に接続してください。
⑤

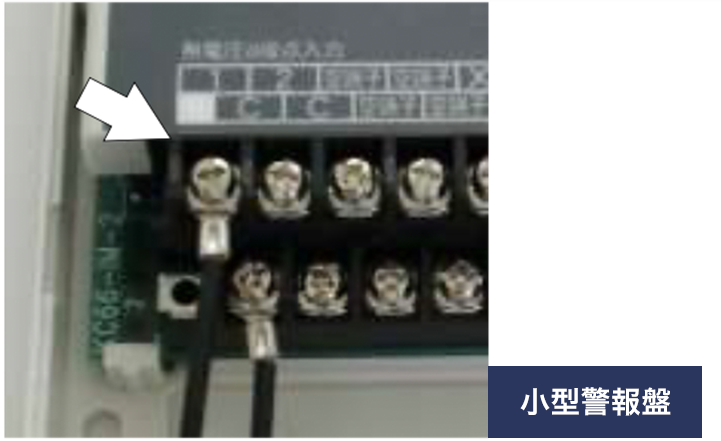

小型警報盤の［1］は端子列の上段左にあります。
⑥

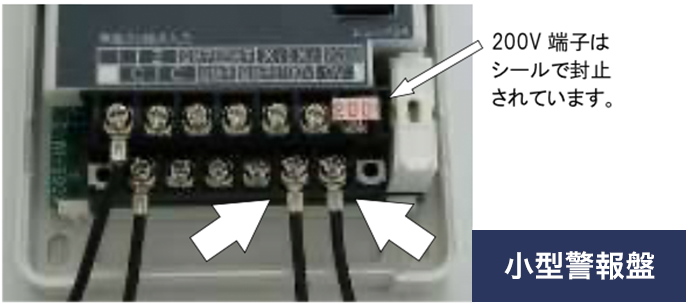

小型警報盤の電源端子［0V］と［100V］、または［200V］を非常電源に接続してください。
非常電源への接続方法は、設置場所の消防本部の指導に従ってください。
ただし、全ての配線が完了するまで通電しないでください。
⑦

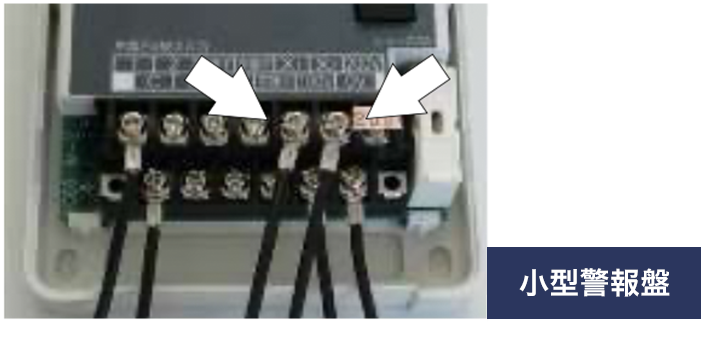

小型警報盤の［X1］と［X2］は一括警報出力(無電圧 a 接点)です。
一括警報出力の配線先、配線方法は、設置場所の消防本部の指導に従ってください。
