フートバルブ関連機器

フート弁の保守について

フート弁の開閉頻度により異なりますが、シートパッキンは経年劣化を生じます。
安全にお使い頂くため、シートパッキンとガスケットは定期的な交換をお願いいたします。

交換部品について

弊社製ふーと弁をご購入から5年を超えてご使用頂いている場合、シートパッキンのサイズが現行の製品と異なることがあります。
適合するシートパッキンを素早く、確実にご提供するため、旧型から現行型のシートパッキンとガスケットをセットにした、『シートパッキンセット』をご用意しました。
製品の年式や図面の確認などを行う必要がなく、保守作業を滞らせません。
弊社製フート弁の修理、メンテナンスも承っております。詳しくはお問い合わせください。

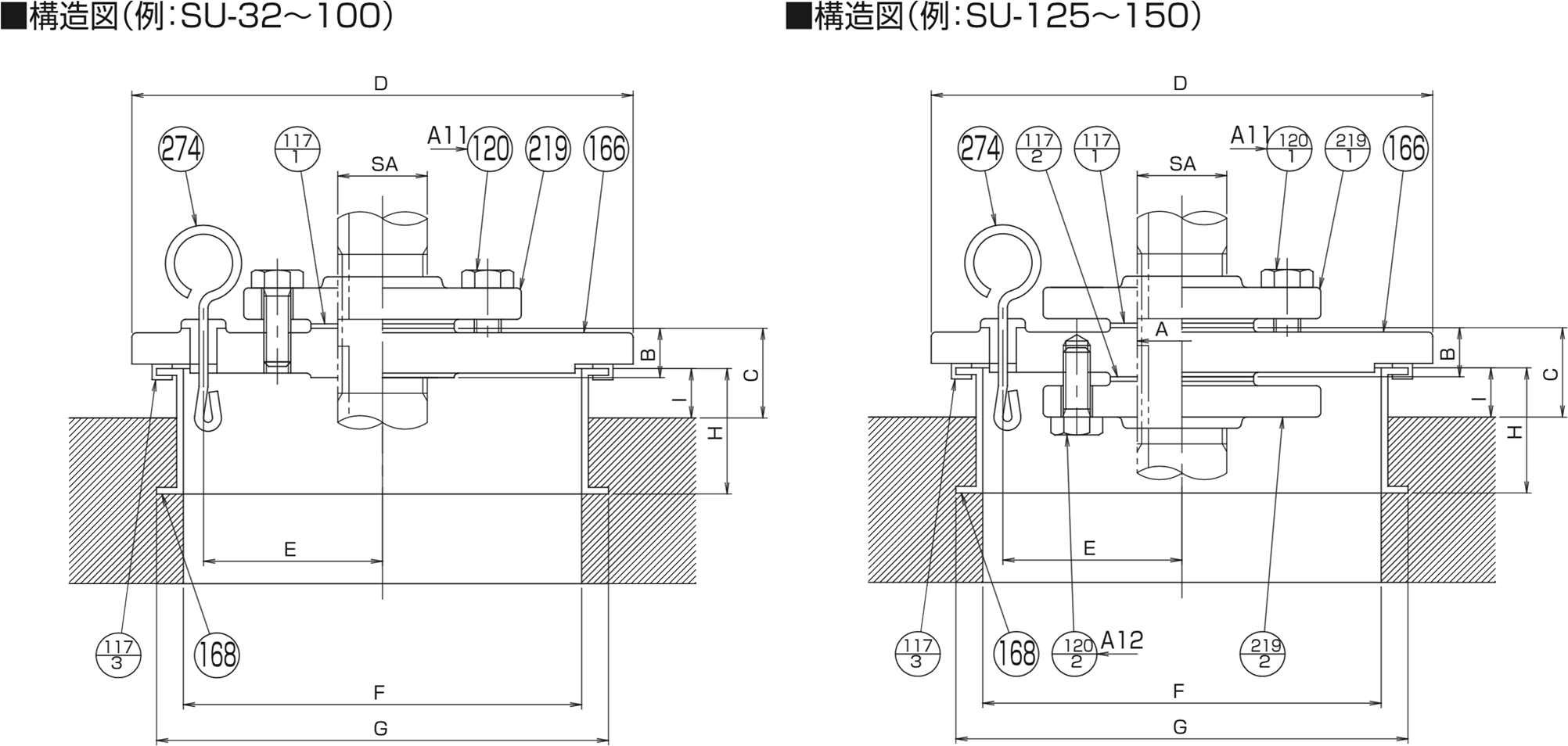

番号	部品名	材料
		SU-40〜100	SU-125,150	SU-200〜300
274	ゴムキャップ付吊り輪	SUS304 ゴム/CR
219-2	相フランジ	--		SS400
219-1	相フランジ	FC200		SS400
168	受座	SUS304		FC200
166	吸込蓋	FC200
120-2	ボルト	--	SS/メッキ
122-1	ボルト	SS/メッキ
117-3	ゴムシートリンク	ゴム/CR
117-2	ガスケット	--	ゴム/NR
117-1	ガスケット	ゴム/NR

型式	SA	A	E	F	G	D	B	I	H	C	A11	A12	質量Kg
32	Rc1 1/4	--	90	200	220	250	26	15	45	36	M12×35	--	10
40	Rc1 1/2	--	90	200	220	250	26	15	45	36	M12×35	--	11
50	Rc2	--	90	200	220	250	26	15	45	36	M12×35	--	12
65	Rc2 1/2	--	125	280	300	330	26	15	45	36	M12×35	--	19
80	Rc3	--	125	280	300	330	26	15	45	36	M12×35	--	19
100	Rc4	--	125	280	300	330	29	15	45	36	M12×35	--	22
125	Rc5	134	155	340	360	390	30	15	45	41	M16×45	M16×45	35
150	Rc6	158	155	340	360	390	30	15	45	41	M16×45	M16×45	40
200	8B	210	200	450	500	530	49	15	45	59	M20×50	M20×50	80
250	10B	260	240	530	590	620	49	15	45	59	M22×50	M22×55	117
300	12B	310	260	560	620	620	55	15	45	64	M22×50	M22×50	135

（株）荏原製作所規格

特徴

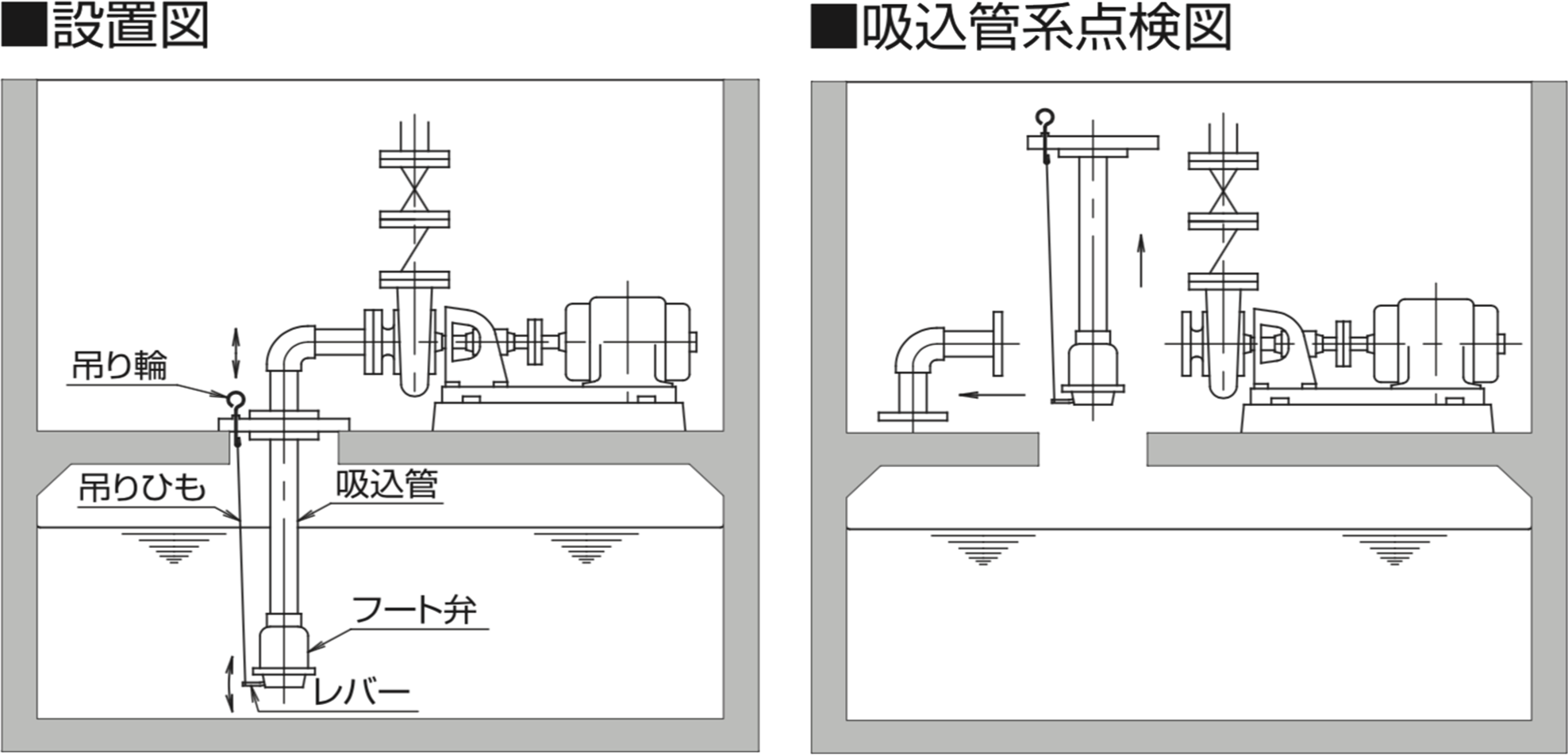

• ・ポンプ室床面を仕上げた後に吸込配管の設置ができます。
• ・フート弁のレバー操作が地上で容易にできます。
• ・受水槽内に入らずに地上に吸込配管ごと引き上げて、フート弁及び吸込配管の保守・点検ができます。
• ・特殊仕様にて浸出性能基準適合品も対応しています。

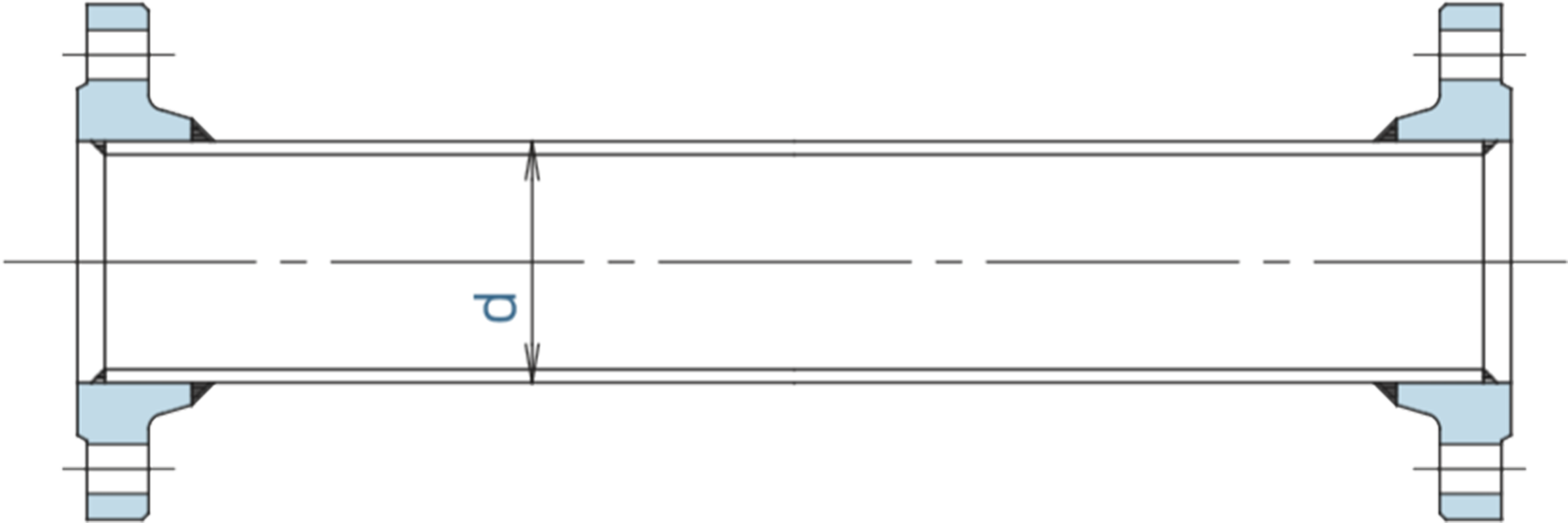

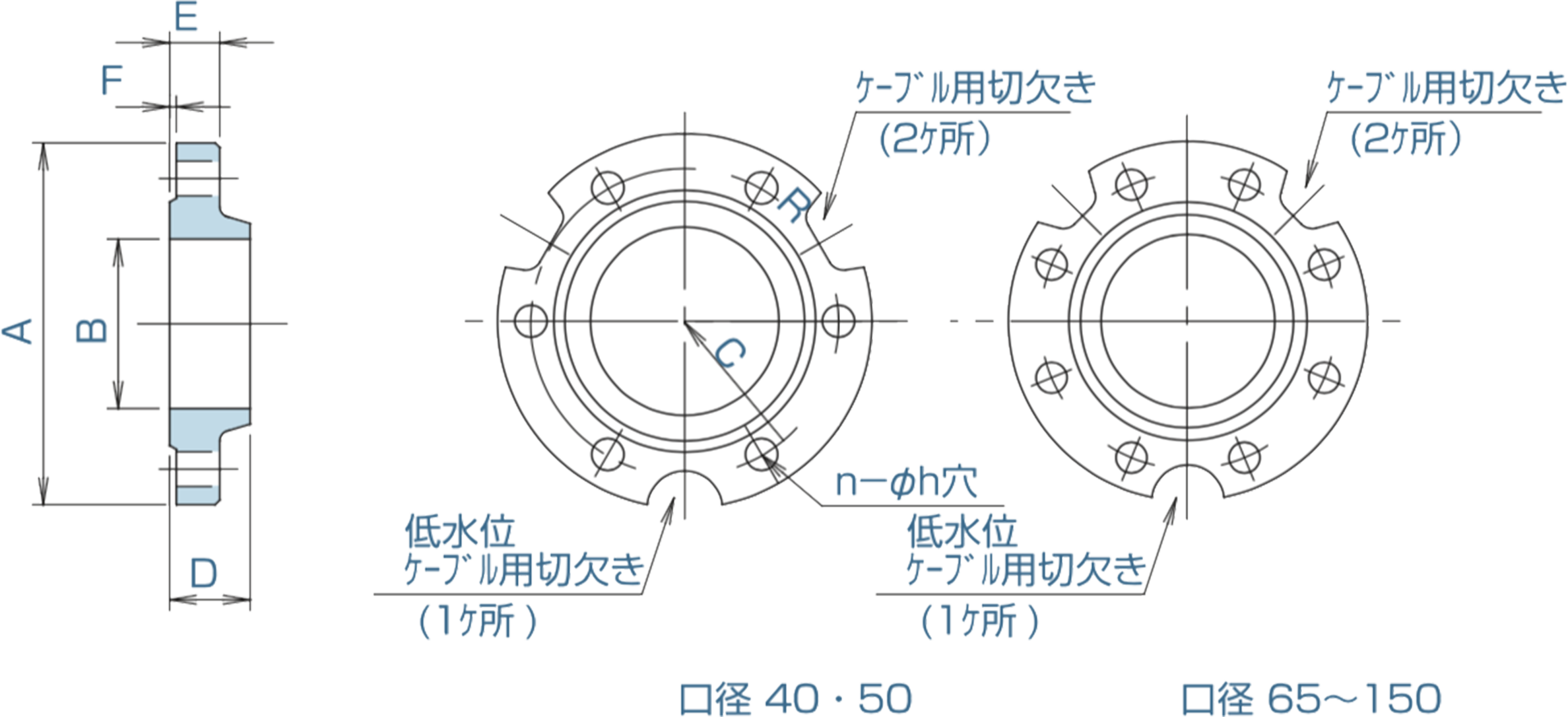

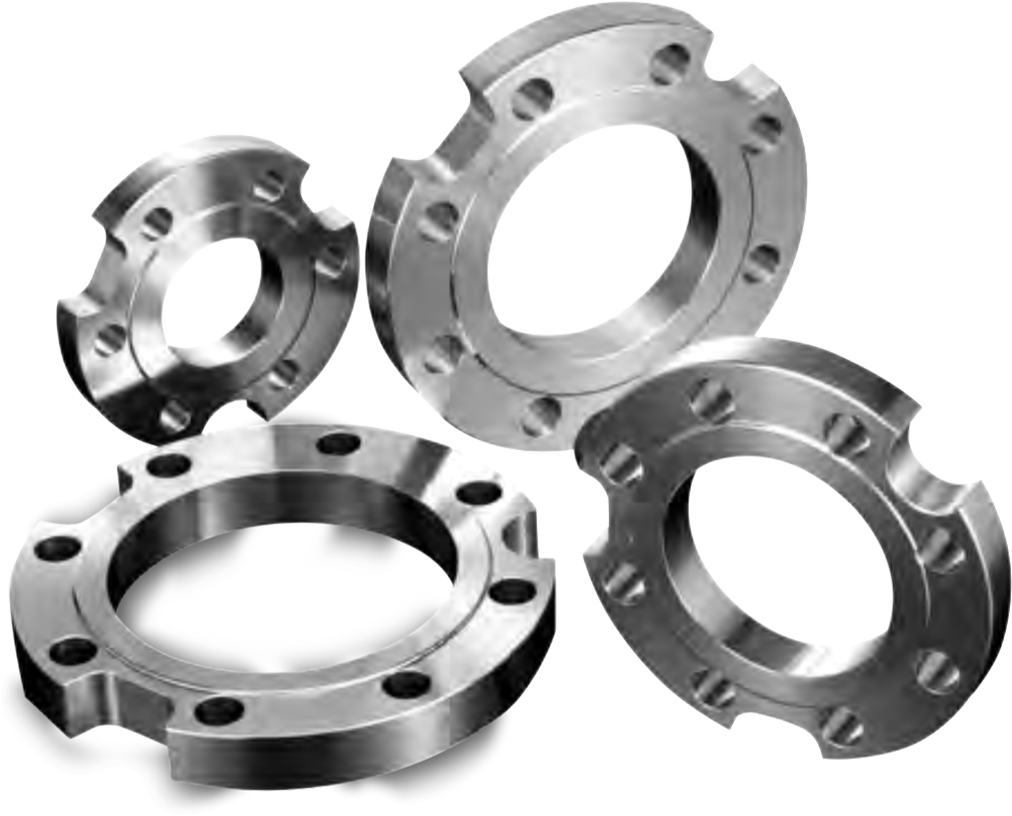

井戸フランジ / 繰り出し菅

14 IF型、40 IF型、14 KF型、40 KF型







---
