鋼板製サイトグラス

スリーエム工業株式会社はストレーナー・サイトグラス・フートバルブ・地上型フートバルブ・ゲージバルブ・テンポラリー等ステンレスバルブ製造メーカーです。こちらでは、スリーエム工業株式会社の鋼板製サイトグラスを紹介いたします。
  • 透視式

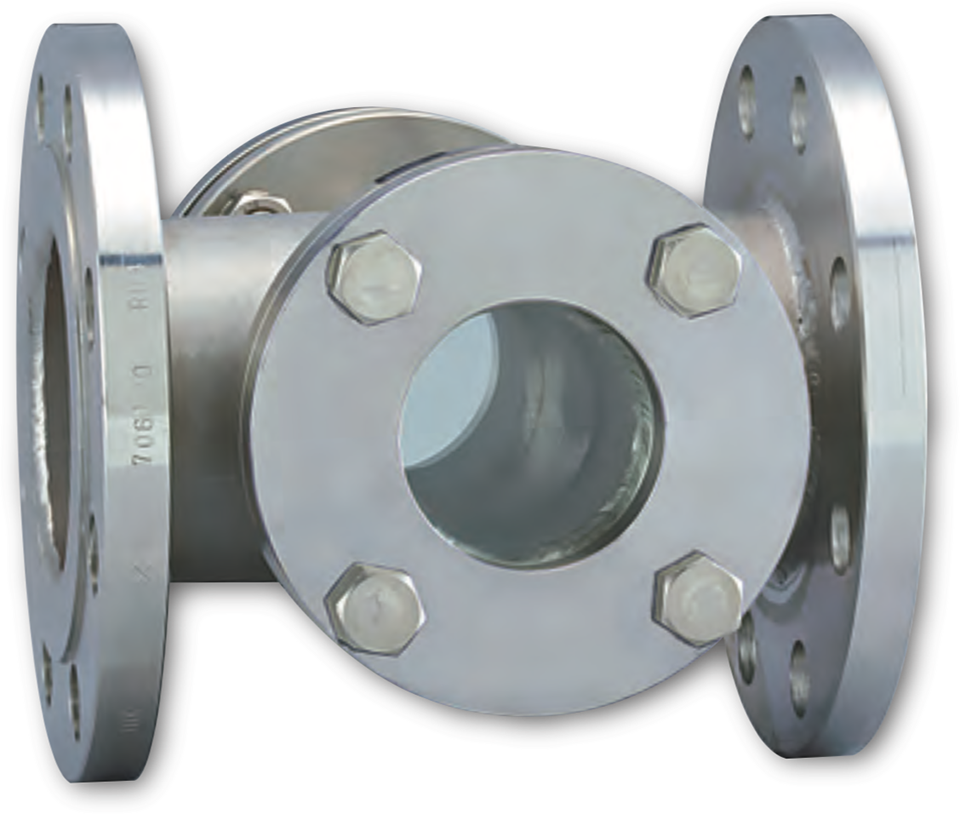

    • 鋼板製サイトグラス透視式

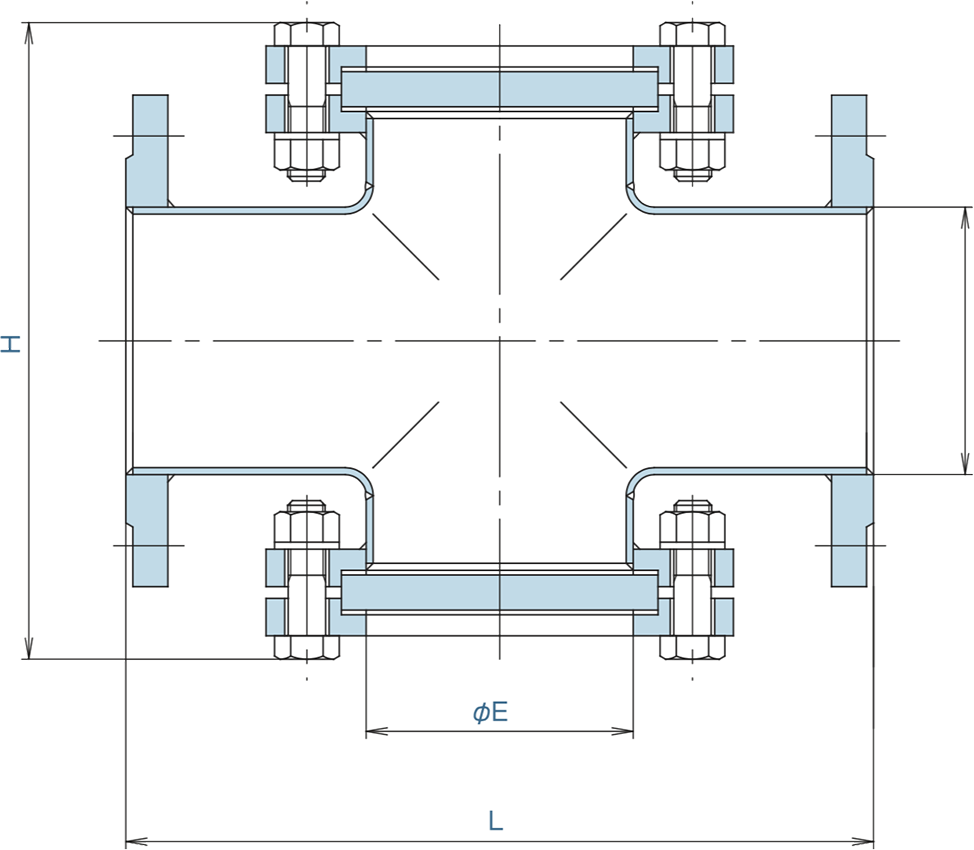

      鋼板製サイトグラス透視式図面

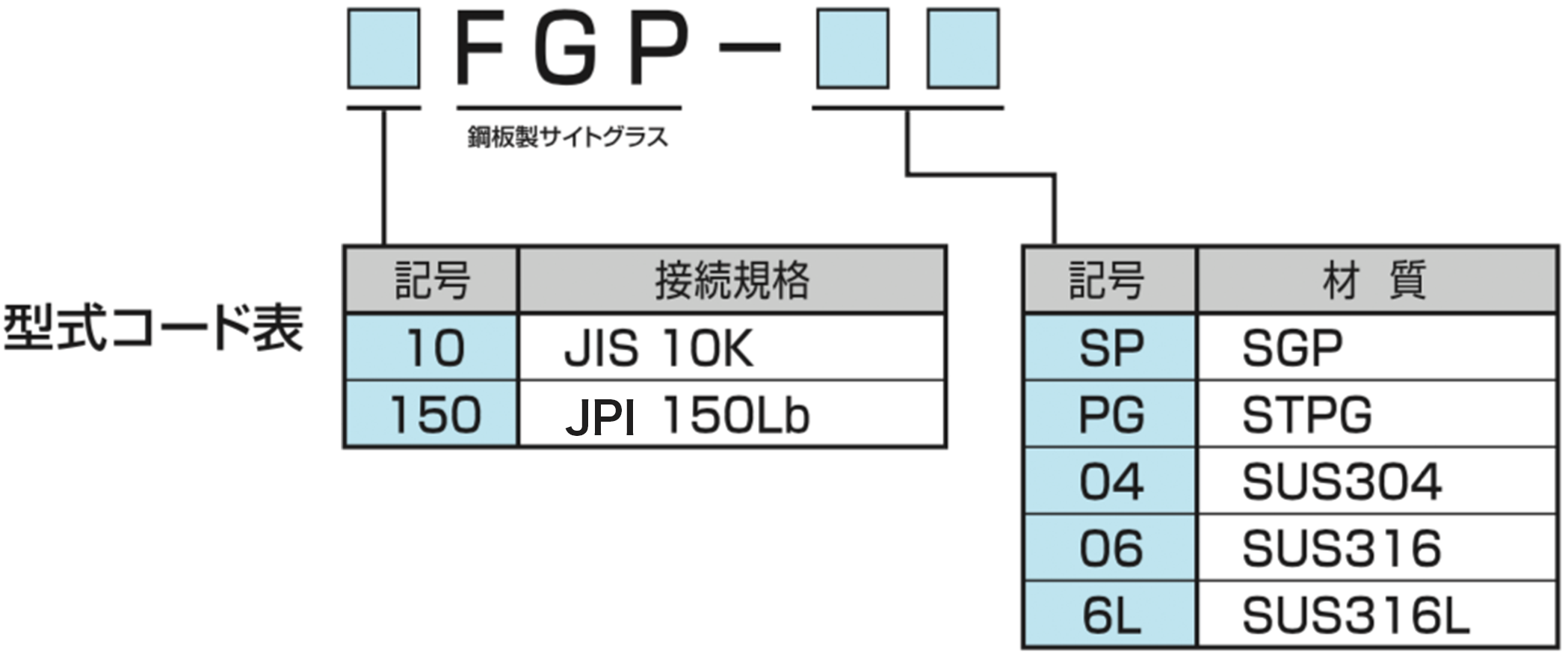

      鋼板製サイトグラス透視式コード表
      • 標準仕様

        接続 本体材質 最高使用圧力 最高使用温度
        JIS 10kRF SUS304
        SUS316
        SUS316L
        1.0MPa 150℃
        ASME 150LbRF
        JIS 10kRF SGP
        (STPY)
        100℃
        ASME 150LbRF

        材質

        -- 本体 ガラス
        10FGP-04 SUS304 強化ガラス
        10FGP-SP SGP 強化ガラス

        寸法表

        サイズ L V G 図面データ CADデータ
        15(1/2) 170 130 34 ↓PDF ↓CAD
        20(3/4) 170 140 34 ↓PDF ↓CAD
        25(1) 170 140 34 ↓PDF ↓CAD
        40(1 1/2) 200 190 49 ↓PDF ↓CAD
        50(2) 220 220 61 ↓PDF ↓CAD
        65(2 1/2) 270 230 77 ↓PDF ↓CAD
        80(3) 270 250 90 ↓PDF ↓CAD
        100(4) 320 280 115 ↓PDF ↓CAD
        125(5) 380 330 141 ↓PDF ↓CAD
        150(6) 420 370 166 ↓PDF ↓CAD
        200(8) 500 420 218 ↓PDF --
        250(10) 550 480 218 ↓PDF --
        300(12) 600 540 270 ↓PDF --
        • 上記寸法は、JIS 10k規格品の標準寸法です。
        • その他の規格品はお問い合わせください。
        • 接続規格、流体、使用圧力、使用温度に合わせて製作いたします。
        • 面間など、ご要望に応じて製作いたします。
        • 特殊仕様や納入実績はコチラをご覧ください。
        • スリーエム工業からの新提案。詳しくはコチラごご覧ください。

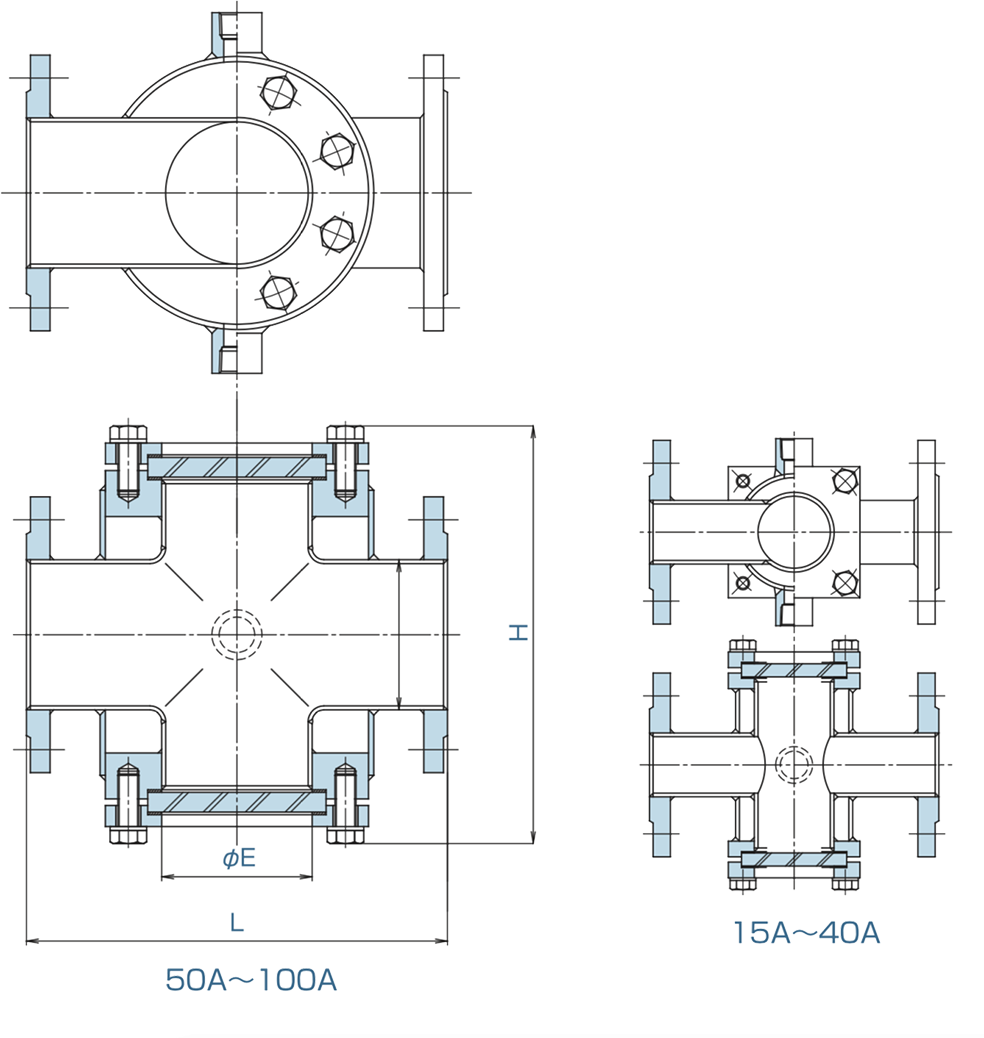

  • セミジャケット式

    • 鋼板製ジャケット式サイトグラス FGPSJシリーズ セミジャケット
      • 標準仕様

        接続 本体材質 最高使用圧力 最高使用温度
        JIS 10kRF SUS304
        SUS316
        SUS316L
        1.0MPa 150℃
        ASME 150LbRF
        JIS 10kRF SGP
        (STPY)
        100℃
        ASME 150LbRF

        材質

        -- 本体 ガラス ガスケット
        10FGPSJ-04 SUS304 強化ガラス PTFE
        10FGPSJ-SP SGP 強化ガラス PTFE

        寸法表

        サイズ L H E 図面データ CADデータ
        15(1/2) 170 136 34 -- --
        20(3/4) 170 136 34 -- --
        25(1) 200 169 49 -- --
        40(1 1/2) 220 190 61 -- --
        50(2) 240 242 61 -- --
        65(2 1/2) 290 262 77 -- --
        80(3) 290 289 90 -- --
        100(4) 320 320 115 -- --
        • 上記寸法は、JIS 10k規格品の標準寸法です。
        • その他の規格品はお問い合わせください。
        • 面間など、ご要望に応じて製作いたします。
        • 特殊仕様や納入実績はコチラをご覧ください。
        • スリーエム工業からの新提案。詳しくはコチラごご覧ください。

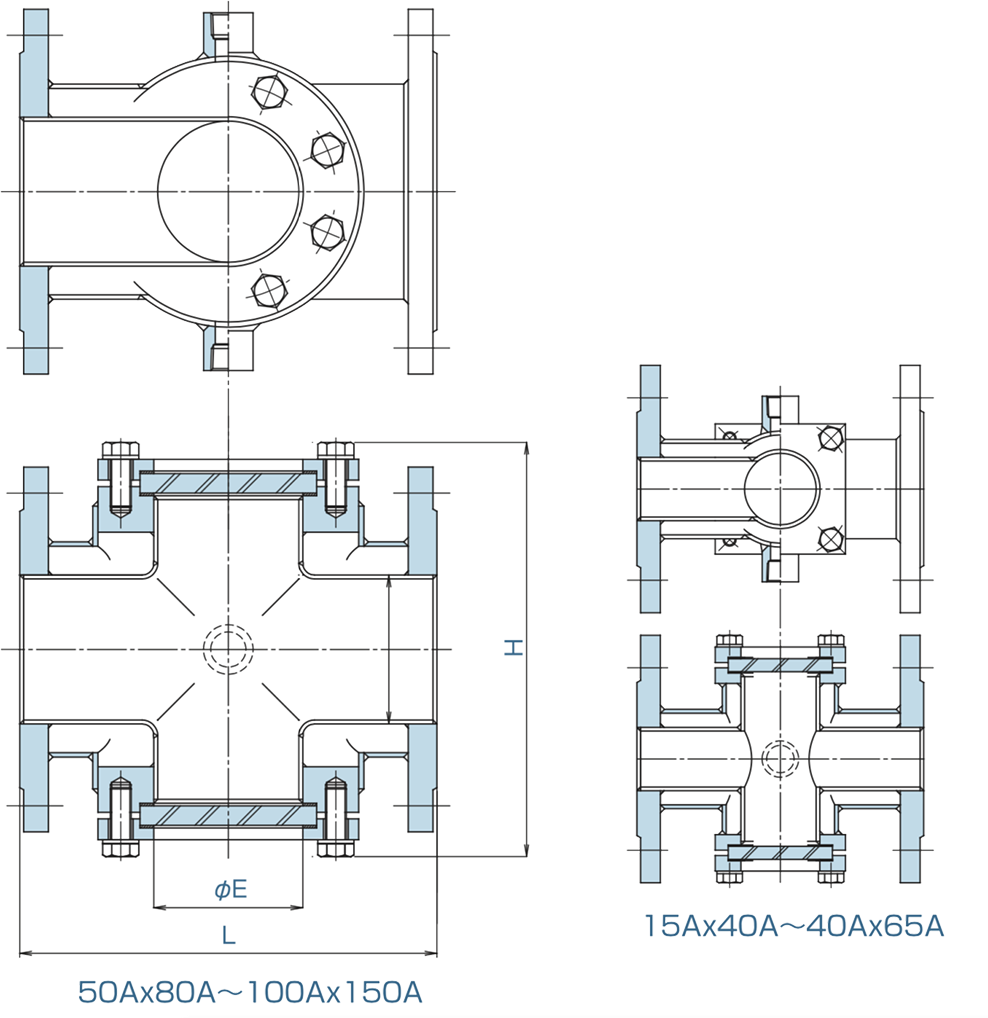

  • フルジャケット式

    • 鋼板製ジャケット式サイトグラス FGPFJシリーズ フルジャケット
      • 標準仕様

        接続 本体材質 最高使用圧力 最高使用温度
        JIS 10kRF SUS304
        SUS316
        SUS316L
        1.0MPa 150℃
        ASME 150LbRF
        JIS 10kRF SGP
        (STPY)
        100℃
        ASME 150LbRF

        材質

        -- 本体 ガラス ガスケット
        10FGPFJ-04 SUS304 強化ガラス PTFE
        10FGPFJ-SP SGP 強化ガラス PTFE

        寸法表

        サイズ L H E F×T 図面データ CADデータ
        15×40(1/2×1 1/2) 170 136 34 50×6 -- --
        20×40(3/4×1 1/2) 170 136 34 50×6 -- --
        25×50(1×2) 200 169 49 65×8 -- --
        40×65(1 1/2×2 1/2) 220 190 61 80×10 -- --
        50×80(2×3) 240 242 61 80×10 -- --
        65×100(2 1/2×4) 290 262 77 95×12 -- --
        80×125(3×5) 290 289 90 110×12 -- --
        100×150(4×6) 320 320 115 135×15 -- --
        • 上記寸法は、JIS 10k規格品の標準寸法です。
        • その他の規格品はお問い合わせください。
        • 面間など、ご要望に応じて製作いたします。
        • 特殊仕様や納入実績はコチラをご覧ください。
        • スリーエム工業からの新提案。詳しくはコチラごご覧ください。
