ランタン式サイトグラス

スリーエム工業株式会社はストレーナー・サイトグラス・フートバルブ・地上型フートバルブ・ゲージバルブ・テンポラリー等ステンレスバルブ製造メーカーです。こちらでは、スリーエム工業株式会社のランタン式サイトグラスを紹介いたします。
  • FG-3シリーズ

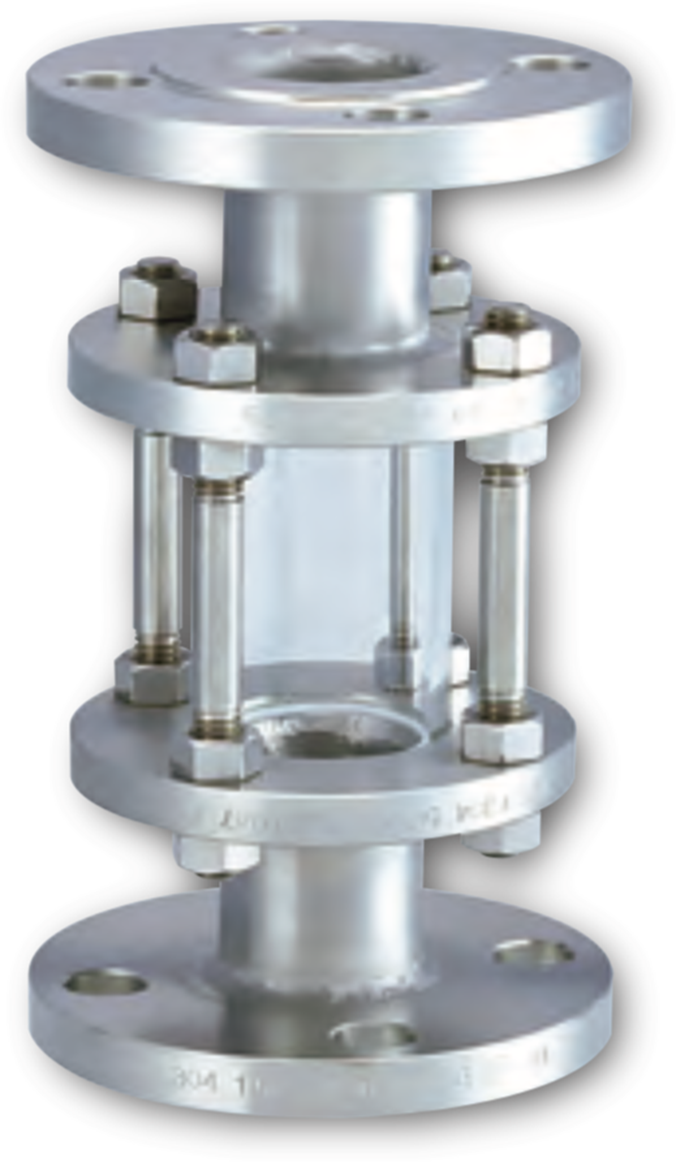

    • ランタン式サイトグラスFGシリーズ

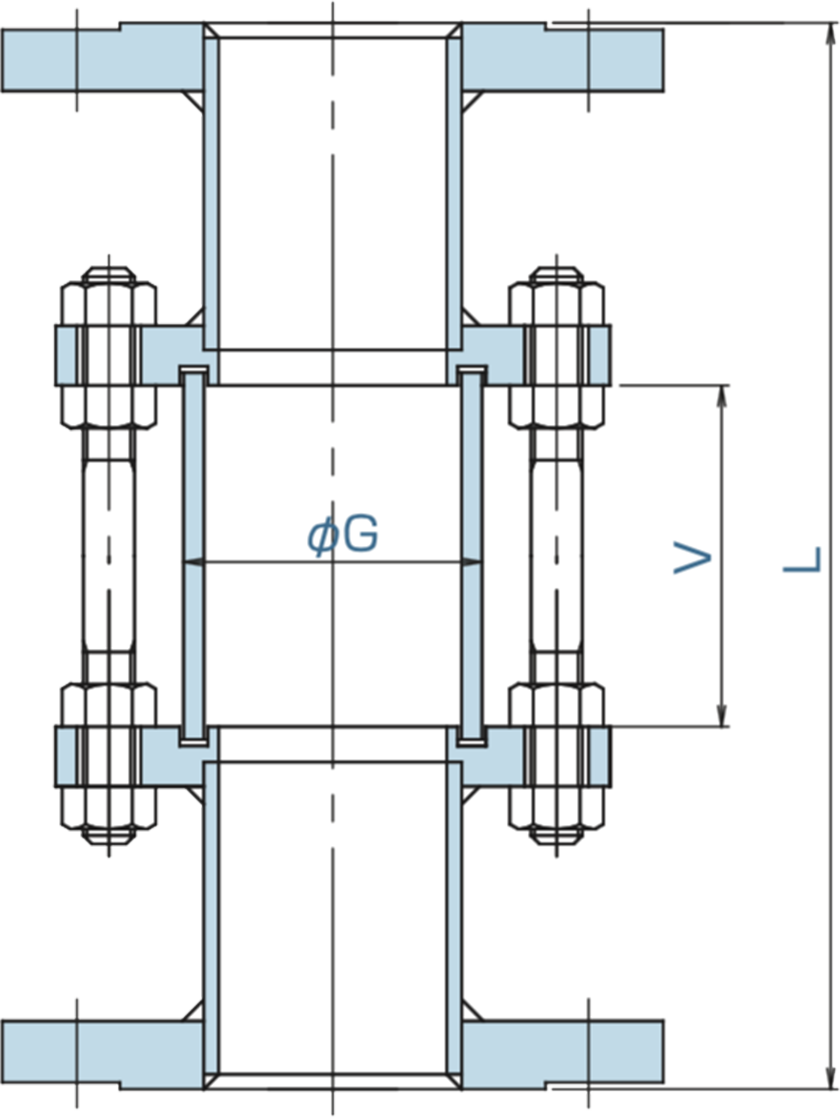

      ランタン式サイトグラスFGシリーズ図面
      • 標準仕様

        接続 本体材質 最高使用圧力 最高使用温度
        JIS 10kRF SUS304
        SUS316
        SUS316L
        0.5MPa 80℃
        ASME 150LbRF
        JIS 10kRF SGP
        (STPY)
        ASME 150LbRF

        材質

        -- 本体 ガラス ガスケット
        10FG-3-04 SUS304 耐熱ガラス FPM
        10FG-3-06 SUS316 耐熱ガラス FPM
        10FG-3-06L SUS316L 耐熱ガラス FPM

        寸法表

        サイズ L V G 図面データ CADデータ
        15(1/2) 220 80 30 ↓PDF ↓CAD
        20(3/4) 220 80 35 ↓PDF ↓CAD
        25(1) 220 80 45 ↓PDF ↓CAD
        40(1 1/2) 220 80 60 ↓PDF ↓CAD
        50(2) 250 80 70 ↓PDF ↓CAD
        65(2 1/2) 250 80 80 ↓PDF ↓CAD
        80(3) 250 80 100 ↓PDF ↓CAD
        100(4) 250 80 120 ↓PDF ↓CAD
        125(5) 250 80 150 ↓PDF ↓CAD
        150(6) 280 80 180 ↓PDF ↓CAD
        • 上記寸法は、JIS 10k規格品の標準寸法です。
        • その他の規格品はお問い合わせください。
        • 面間など、ご要望に応じて製作いたします。
        • 特殊仕様や納入実績はコチラをご覧ください。
        • スリーエム工業からの新提案。詳しくはコチラごご覧ください。
  • FG-5シリーズ(ウェハー式)

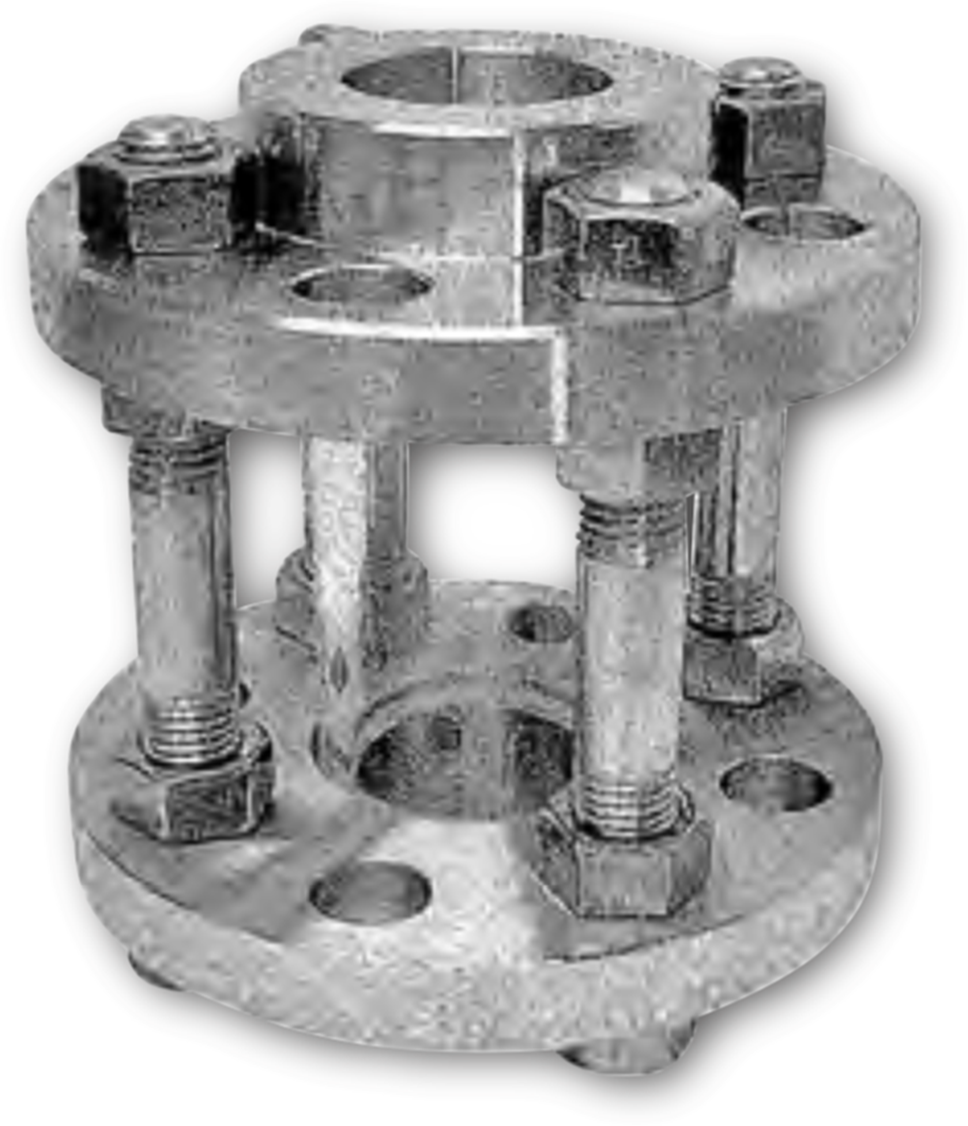

    • ランタン式サイトグラスFGシリーズ(ウェハー式)

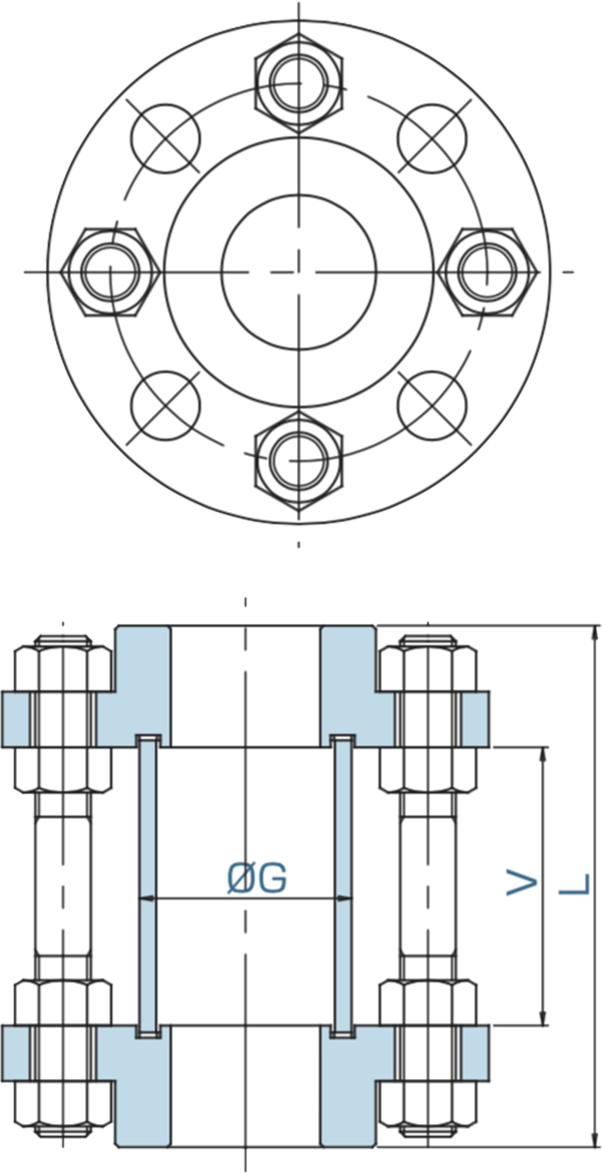

      ランタン式サイトグラスFGシリーズ(ウェハー式)図面
      • 標準仕様

        接続 本体材質 最高使用圧力 最高使用温度
        JIS 10kRF SUS304
        SUS316
        SUS316L
        0.5MPa 80℃
        ASME 150LbRF
        JIS 10kRF SGP
        (STPY)
        ASME 150LbRF

        材質

        -- 本体 ガラス ガスケット
        10FG-3-04 SUS304 耐熱ガラス FPM
        10FG-3-06 SUS316 耐熱ガラス FPM
        10FG-3-06L SUS316L 耐熱ガラス FPM

        寸法表

        サイズ L V G 図面データ CADデータ
        15(1/2) 150 80 35 ↓PDF ↓CAD
        20(3/4) 150 80 40 ↓PDF ↓CAD
        25(1) 150 80 45 ↓PDF ↓CAD
        40(1 1/2) 150 80 60 ↓PDF ↓CAD
        50(2) 150 80 70 ↓PDF ↓CAD
        65(2 1/2) 150 80 80 ↓PDF ↓CAD
        • 上記寸法は、JIS 10k規格品の標準寸法です。
        • その他の規格品はお問い合わせください。
        • 面間など、ご要望に応じて製作いたします。
        • 特殊仕様や納入実績はコチラをご覧ください。
        • スリーエム工業からの新提案。詳しくはコチラごご覧ください。
