フラット型テンポラリー

スリーエム工業株式会社はストレーナー・サイトグラス・フートバルブ・地上型フートバルブ・ゲージバルブ・テンポラリー等ステンレスバルブ製造メーカーです。こちらでは、スリーエム工業株式会社のフラット型テンポラリーを紹介いたします。
  • フラット型

    • 10T-3、20T-3、150T-3

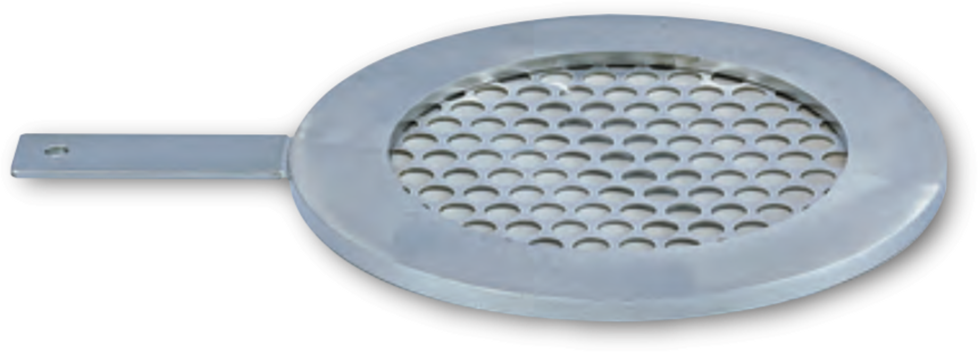

      フラット側テンポラリー
      フラット側テンポラリー図面
      • 基本仕様

        接続フランジ 型番 材質
        20K 20T-3-04 SUS304

        寸法表

        サイズ t 図面データ CADデータ
        15(1/2) 4 -- ↓CAD
        20(3/4) 4 -- ↓CAD
        25(1) 4 -- ↓CAD
        32(1 1/2) 4 -- ↓CAD
        40(1 1/4) 4 -- ↓CAD
        50(2) 5 -- ↓CAD
        65(2 1/2) 5 -- ↓CAD
        80(3) 5 -- ↓CAD
        100(4) 6 -- ↓CAD
        125(5) 6 -- ↓CAD
        150(6) 6 -- ↓CAD
        200(8) 8 -- ↓CAD
        250(10) 12 -- --
        300(12) 12 -- --
        350(14) 16 -- --

        特徴

        • 上標準は60メッシュです。
        • メッシュや寸法の変更、他の接続規格への変更もできます。
        • パンチングプレートのみの製作もいたします。
        • 上記以外の材質でも製作いたします。※
          ※同規格のスペーサーが必要になりますので、併せてご用命ください。
        • その他、テンポラリー関連情報はコチラに掲載しております。
      • 基本仕様

        接続フランジ 型番 材質
        150Lb 150T-3-04 SUS304

        寸法表

        サイズ t 図面データ CADデータ
        15(1/2) 4 ↓PDF ↓CAD
        20(3/4) 4 ↓PDF ↓CAD
        25(1) 4 ↓PDF ↓CAD
        32(1 1/2) 4 ↓PDF ↓CAD
        40(1 1/4) 4 ↓PDF ↓CAD
        50(2) 5 ↓PDF ↓CAD
        65(2 1/2) 5 ↓PDF ↓CAD
        80(3) 5 ↓PDF ↓CAD
        100(4) 6 ↓PDF ↓CAD
        125(5) 6 ↓PDF ↓CAD
        150(6) 6 ↓PDF ↓CAD
        200(8) 8 ↓PDF ↓CAD
        250(10) 12 ↓PDF ↓CAD
        300(12) 12 ↓PDF ↓CAD
        350(14) 16 -- --

        特徴

        • 上標準は60メッシュです。
        • メッシュや寸法の変更、他の接続規格への変更もできます。
        • パンチングプレートのみの製作もいたします。
        • 上記以外の材質でも製作いたします。※
          ※同規格のスペーサーが必要になりますので、併せてご用命ください。
        • その他、テンポラリー関連情報はコチラに掲載しております。
