［消防防災用設備機器性能評定品］地上型フートバルブ

スリーエム工業株式会社はストレーナー・サイトグラス・フートバルブ・地上型フートバルブ・ゲージバルブ・テンポラリー等ステンレスバルブ製造メーカーです。
スリーエム工業株式会社の［消防防災用設備機器性能評定品］地上型フートバルブを紹介いたします。

［消防防災用設備機器性能評定品］地上型フートバルブ F10FAFL-1-13A

40A〜100A

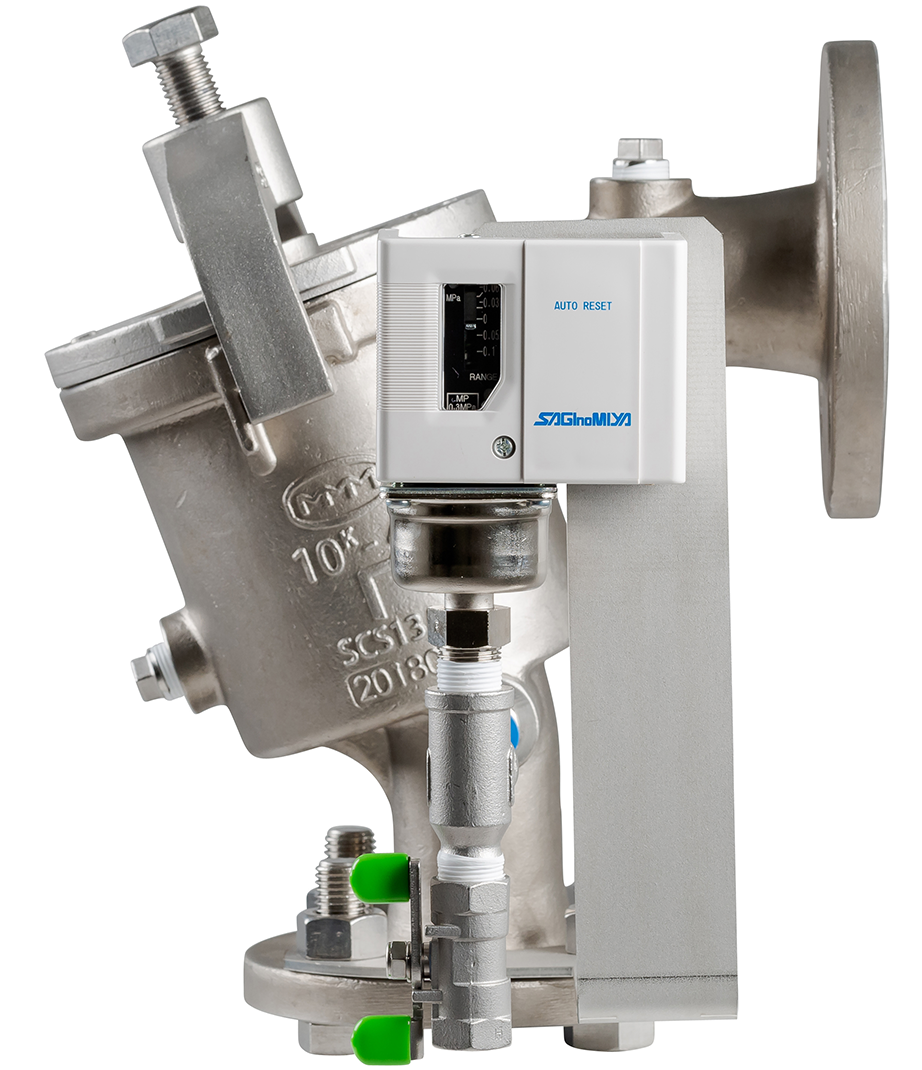

［消防防災用設備機器性能評定品］地上型フートバルブ40A〜100A

125A〜200A

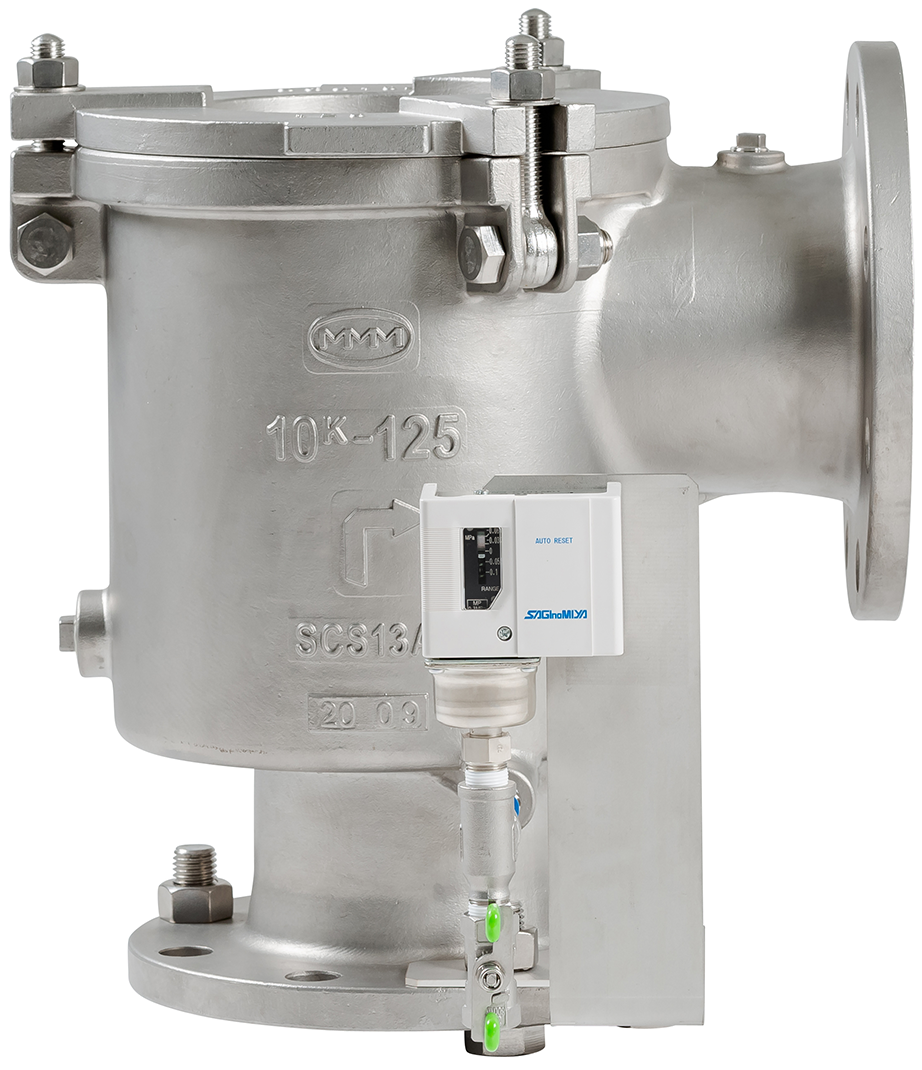

［消防防災用設備機器性能評定品］地上型フートバルブ125A〜150A

標準付属品

圧力スイッチ	1
小型警報盤	1
継手、バルブ、ホース類	一式
ストレーナー	2
取付ステー	一式

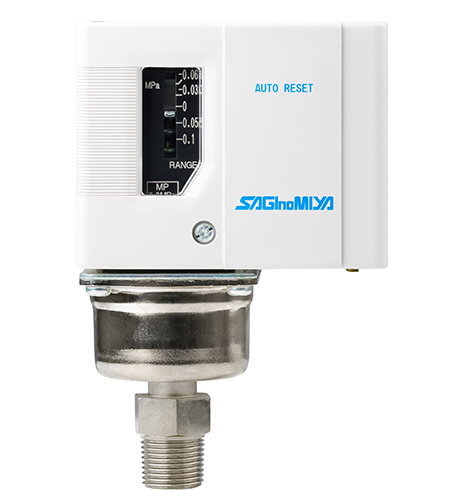

圧力スイッチ

圧力スイッチ

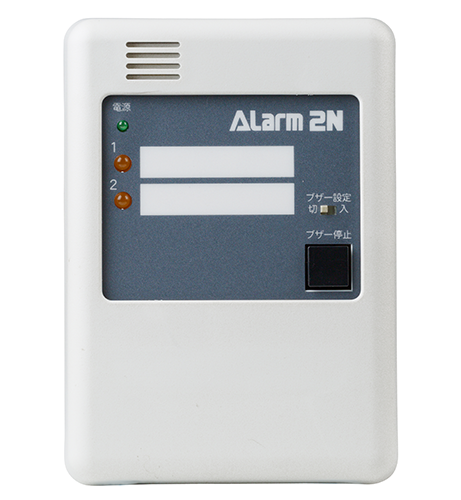

小型警報盤

小型警報盤

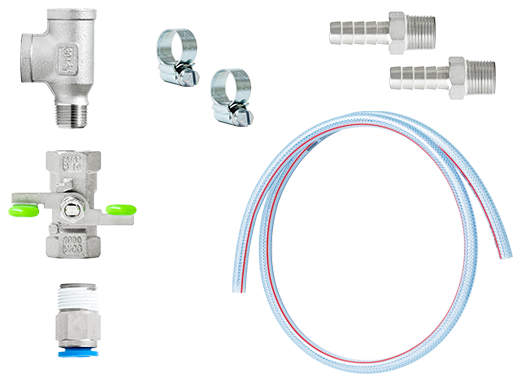

継手、バルブ、ホース類

継手、バルブ、ホース類

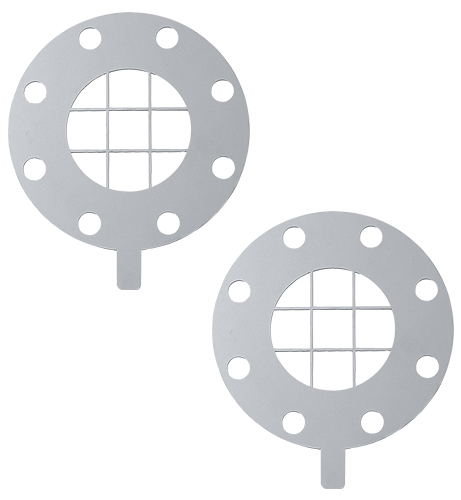

ストレーナー

ストレーナー

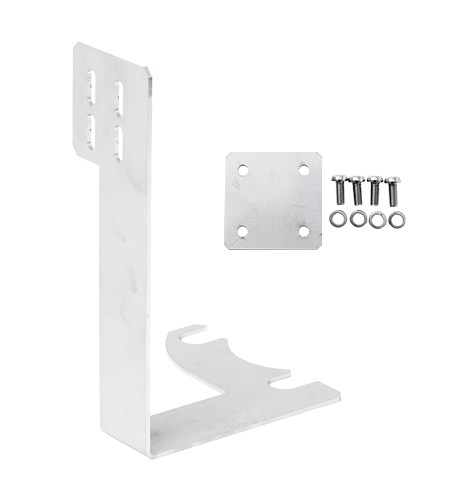

取付ステー

取付ステー

詳しくは ↓PDF 取扱説明書

F10FAFL-1-13A
F10FAFL-1-13A

① 圧力スイッチ＋小型警報盤で落水警報を発報

消化ポンプユニットの配電盤に設置する事なく発報が可能です。

「圧力損失表」はコチラ
「圧力スイッチ関連の組立」はコチラ
「周辺機器の取付について」はコチラ
「附属機器の接続」はコチラ
「据付上の注意・推奨事項」はコチラ

② 常識を覆すメンテナンス性

地上型フートバルブ　常識を覆すメンテナンス性

40A〜100A

［消防防災用設備機器性能評定品］地上型フートバルブ図面40A〜100A

125A〜200A

［消防防災用設備機器性能評定品］地上型フートバルブ図面125A〜200ßA

標準仕様

仕様流体	清水
最高使用圧力	1.0MPa
最高使用温度	60℃
接続	JIS10K フランジ

材質

本体	ユニット	シートパッキン Oリング
SCS13A	SCS13A/SUS304	EPDM

寸法表

サイズ	L1(mm)	L2(mm)	H(mm)	図面データ	CAD
40A(1 1/2)	120	210	295	↓PDF	↓CAD
50A(2)	120	210	300	↓PDF	↓CAD
65A(2 1/2)	130	230	325	↓PDF	↓CAD
80A(3)	140	240	355	↓PDF	↓CAD
100A(4)	150	240	370	↓PDF	↓CAD
125A(5)	215	280	431	↓PDF	↓CAD
150A(6)	235	295	458	↓PDF	↓CAD
200A(8)	280	350	541	↓PDF	↓CAD

特徴

消防防災用設備機器性能評定品（性能評定番号評2021-003号）
地上に設置する地上型フートバルブ。
特許取得済ユニット構造により、地上でのメンテナンスを簡単にできます。
設計圧力1.0Mpaを実現する事で使用用途が広がりました。
バルブ本体が特殊構造の為、エアー溜まりを無くし且つ低圧力損失を実現。
「スリーエム工業の地上型フートバルブ5大メリット」はコチラ
「従来のフートバルブと地上型フートバルブの違い」はコチラ
「圧力損失表」はコチラ
「圧力スイッチ関連の組立」はコチラ
「周辺機器の取付について」はコチラ
「附属機器の接続」はコチラ
「据付上の注意・推奨事項」はコチラ

地上型フートバルブ消防評定仕様　利用方法動画

付属機器の設置方法
消防評定仕様地上型フートバルブ(F10FAFL-1-13A)

圧力スイッチと小型警報盤の接続
消防評定仕様地上型フートバルブ(F10FAFL-1-13A)
