底付き型テンポラリー

スリーエム工業株式会社はストレーナー・サイトグラス・フートバルブ・地上型フートバルブ・ゲージバルブ・テンポラリー等ステンレスバルブ製造メーカーです。こちらでは、スリーエム工業株式会社の底付き型テンポラリーを紹介いたします。
  • 標準タイプ

    • 10T-1、20T-1、150T-1

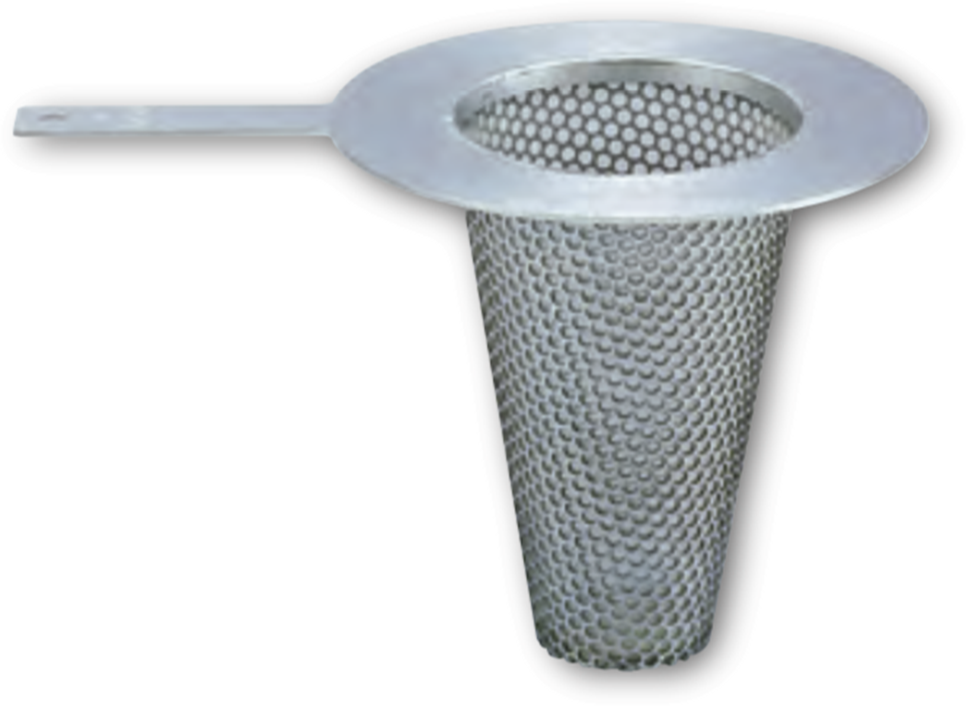

      底付き型テンポラリー(標準タイプ)

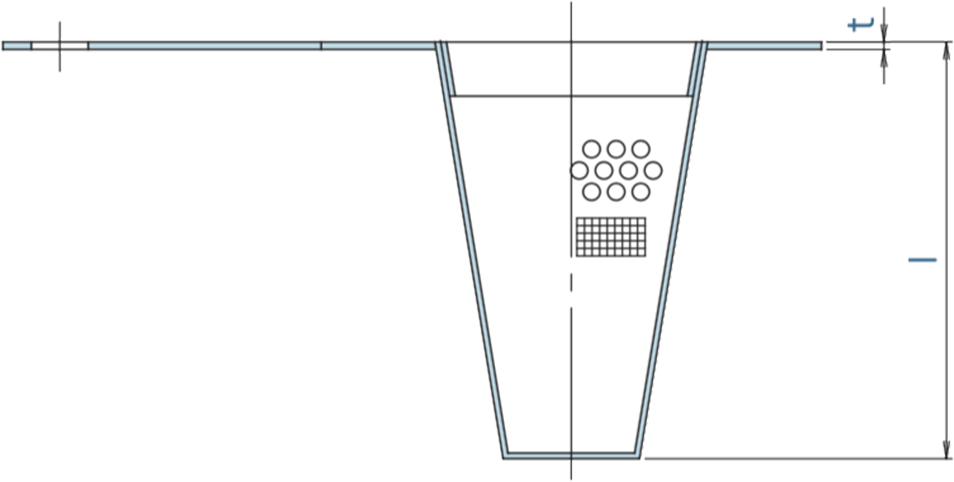

      底付き型テンポラリー(標準タイプ)図面
      • 基本仕様

        接続フランジ 型番 材質
        20K 20T-1-04 SUS304

        寸法表

        サイズ I t 図面データ CADデータ
        25(1) 45 2 -- ↓CAD
        32(1 1/2) 55 2 -- ↓CAD
        40(1 1/4) 60 2 -- ↓CAD
        50(2) 75 2 -- ↓CAD
        65(2 1/2) 95 2 -- ↓CAD
        80(3) 110 2 -- ↓CAD
        100(4) 150 2 -- ↓CAD
        125(5) 170 3 -- ↓CAD
        150(6) 210 3 -- ↓CAD
        200(8) 270 3 -- ↓CAD
        250(10) 350 3 -- ↓CAD
        300(12) 400 3 -- ↓CAD
        350(14) 460 6 -- --
        400(16) 550 6 -- --
        450(18) 600 6 -- --
        500(20) 700 6 -- --
        600(24) 800 6 -- --

        特徴

        • 標準は60メッシュです。
        • メッシュや寸法の変更、他の接続規格への変更もできます。
        • 外張り仕様、パンチングプレートのみの製作もいたします。
        • 上記以外の材質でも製作いたします。
          ※同規格のスペーサーが必要になりますので、併せてご用命ください。

        その他、テンポラリー関連情報はコチラに掲載しております。

      • 基本仕様

        接続フランジ 型番 材質
        150Lb 150T-1-04 SUS304

        寸法表

        サイズ I t 図面データ CADデータ
        25(1) 45 2 ↓PDF ↓CAD
        32(1 1/2) 55 2 ↓PDF ↓CAD
        40(1 1/4) 60 2 ↓PDF ↓CAD
        50(2) 75 2 ↓PDF ↓CAD
        65(2 1/2) 95 2 ↓PDF ↓CAD
        80(3) 110 2 ↓PDF ↓CAD
        100(4) 150 2 ↓PDF ↓CAD
        125(5) 170 3 ↓PDF ↓CAD
        150(6) 210 3 ↓PDF ↓CAD
        200(8) 270 3 ↓PDF ↓CAD
        250(10) 350 3 ↓PDF ↓CAD
        300(12) 400 3 ↓PDF ↓CAD
        350(14) 460 6 -- ↓CAD
        400(16) 550 6 -- ↓CAD
        450(18) 600 6 -- --
        500(20) 700 6 -- --
        600(24) 800 6 -- --

        特徴

        • 標準は60メッシュです。
        • メッシュや寸法の変更、他の接続規格への変更もできます。
        • 外張り仕様、パンチングプレートのみの製作もいたします。
        • 上記以外の材質でも製作いたします。
          ※同規格のスペーサーが必要になりますので、併せてご用命ください。

        その他、テンポラリー関連情報はコチラに掲載しております。

  • 底付き型テンポラリー(ロング型)

    • 10TL-1、20TL-1、150TL-1

      底付き型レンポラリー(ロング型)図面
      • 基本仕様

        接続フランジ 型番 材質
        10K 10TL-1-04 SUS304

        寸法表

        サイズ I t 図面データ CADデータ
        25(1) 80 2 ↓PDF ↓CAD
        32(1 1/2) 90 2 ↓PDF ↓CAD
        40(1 1/4) 100 2 ↓PDF ↓CAD
        50(2) 120 2 ↓PDF ↓CAD
        65(2 1/2) 140 2 ↓PDF ↓CAD
        80(3) 165 2 ↓PDF ↓CAD
        100(4) 225 2 ↓PDF ↓CAD
        125(5) 255 3 ↓PDF ↓CAD
        150(6) 315 3 ↓PDF ↓CAD
        200(8) 400 3 ↓PDF ↓CAD
        250(10) 525 3 ↓PDF ↓CAD
        300(12) 600 3 ↓PDF ↓CAD

        特徴

        • 標準は60メッシュです。
        • メッシュや寸法の変更、他の接続規格への変更もできます。
        • 外張り仕様、パンチングプレートのみの製作もいたします。
        • 上記以外の材質でも製作いたします。
          ※同規格のスペーサーが必要になりますので、併せてご用命ください。

        その他、テンポラリー関連情報はコチラに掲載しております。

      • 基本仕様

        接続フランジ 型番 材質
        20K 20TL-1-04 SUS304

        寸法表

        サイズ I t 図面データ CADデータ
        25(1) 80 2 -- ↓CAD
        32(1 1/2) 90 2 -- ↓CAD
        40(1 1/4) 100 2 -- ↓CAD
        50(2) 120 2 -- ↓CAD
        65(2 1/2) 140 2 -- ↓CAD
        80(3) 165 2 -- ↓CAD
        100(4) 225 2 -- ↓CAD
        125(5) 255 3 -- ↓CAD
        150(6) 315 3 -- ↓CAD
        200(8) 400 3 -- ↓CAD
        250(10) 525 3 -- ↓CAD
        300(12) 600 3 -- ↓CAD

        特徴

        • 標準は60メッシュです。
        • メッシュや寸法の変更、他の接続規格への変更もできます。
        • 外張り仕様、パンチングプレートのみの製作もいたします。
        • 上記以外の材質でも製作いたします。
          ※同規格のスペーサーが必要になりますので、併せてご用命ください。

        その他、テンポラリー関連情報はコチラに掲載しております。

      • 基本仕様

        接続フランジ 型番 材質
        150Lb 150TL-1-04 SUS304

        寸法表

        サイズ I t 図面データ CADデータ
        25(1) 80 2 -- ↓CAD
        32(1 1/2) 90 2 -- ↓CAD
        40(1 1/4) 100 2 -- ↓CAD
        50(2) 120 2 -- ↓CAD
        65(2 1/2) 140 2 -- ↓CAD
        80(3) 165 2 -- ↓CAD
        100(4) 225 2 -- ↓CAD
        125(5) 255 3 -- ↓CAD
        150(6) 315 3 -- ↓CAD
        200(8) 400 3 -- ↓CAD
        250(10) 525 3 -- ↓CAD
        300(12) 600 3 -- ↓CAD

        特徴

        • 標準は60メッシュです。
        • メッシュや寸法の変更、他の接続規格への変更もできます。
        • 外張り仕様、パンチングプレートのみの製作もいたします。
        • 上記以外の材質でも製作いたします。
          ※同規格のスペーサーが必要になりますので、併せてご用命ください。

        その他、テンポラリー関連情報はコチラに掲載しております。
