こちらでは、スリーエム工業株式会社のY型ストレーナーを紹介いたします。
Y型ストレーナーは流用内の異物量が少ないストレートの配管部に用いるタイプです。
  • 捻込Y型ストレーナー

    • 20SYL-13A、20SYL-14A

      捻込Y型ストレーナー
      捻込Y型ストレーナー図面

        基本仕様

        接続 捻込Rc
        最高使用圧力 2.0MPa
        最高使用温度 150℃
        スクリーン 内網60メッシュ

        材質

        本体 スクリーン ガスケット
        20SYL-13A SCS13A SUS304 PTFE

        寸法表

        サイズ L H スクリーンφd0×1 図面データ CADデータ
        8(1/4) 70 45 13×30 ↓PDF ↓CAD
        10(3/8) 70 45 13×30 ↓PDF ↓CAD
        15(1/2) 85 55 18×40 ↓PDF ↓CAD
        20(3/4) 100 70 23×52 ↓PDF ↓CAD
        25(1) 115 80 30×56 ↓PDF ↓CAD
        32(1 1/4) 135 95 37×68 ↓PDF ↓CAD
        40(1 1/2) 150 100 43×71 ↓PDF ↓CAD
        50(2) 180 115 53×82 ↓PDF ↓CAD

        特徴

        • ご要求に応じてスクリーンの製作もいたします。※
        • スクリーンは20,40,60,80,100メッシュを常備しています。
        • 1/2in〜2inはドレンプラグ付きも製作できます。
        • 使用温度が150℃を超える場合はご相談ください。
        • SCS16Aも製作できます。
        • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
        • ※ 100メッシュを超えるスクリーンについてはコチラをご覧ください。
        • ※ 初期圧力損失はコチラをご覧ください。
        • ※ 特殊仕様はコチラをご覧ください。

        基本仕様

        接続 捻込Rc
        最高使用圧力 2.0MPa
        最高使用温度 150℃
        スクリーン 内網60メッシュ

        材質

        本体 スクリーン ガスケット
        20SYL-14A SCS14A SUS316 PTFE

        寸法表

        サイズ L H スクリーンφd0×1 図面データ CADデータ
        8(1/4) 70 45 13×30 ↓PDF ↓CAD
        10(3/8) 70 45 13×30 ↓PDF ↓CAD
        15(1/2) 85 55 18×40 ↓PDF ↓CAD
        20(3/4) 100 70 23×52 ↓PDF ↓CAD
        25(1) 115 80 30×56 ↓PDF ↓CAD
        32(1 1/4) 135 95 37×68 ↓PDF ↓CAD
        40(1 1/2) 150 100 43×71 ↓PDF ↓CAD
        50(2) 180 115 53×82 ↓PDF ↓CAD

        特徴

        • ご要求に応じてスクリーンの製作もいたします。※
        • 1/2in〜2inはドレンプラグ付きも製作できます。
        • 使用温度が150℃を超える場合はご相談ください。
        • SCS16Aも製作できます。
        • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
        • ※ 100メッシュを超えるスクリーンについてはコチラをご覧ください。
        • ※ 初期圧力損失はコチラをご覧ください。
        • ※ 特殊仕様はコチラをご覧ください。

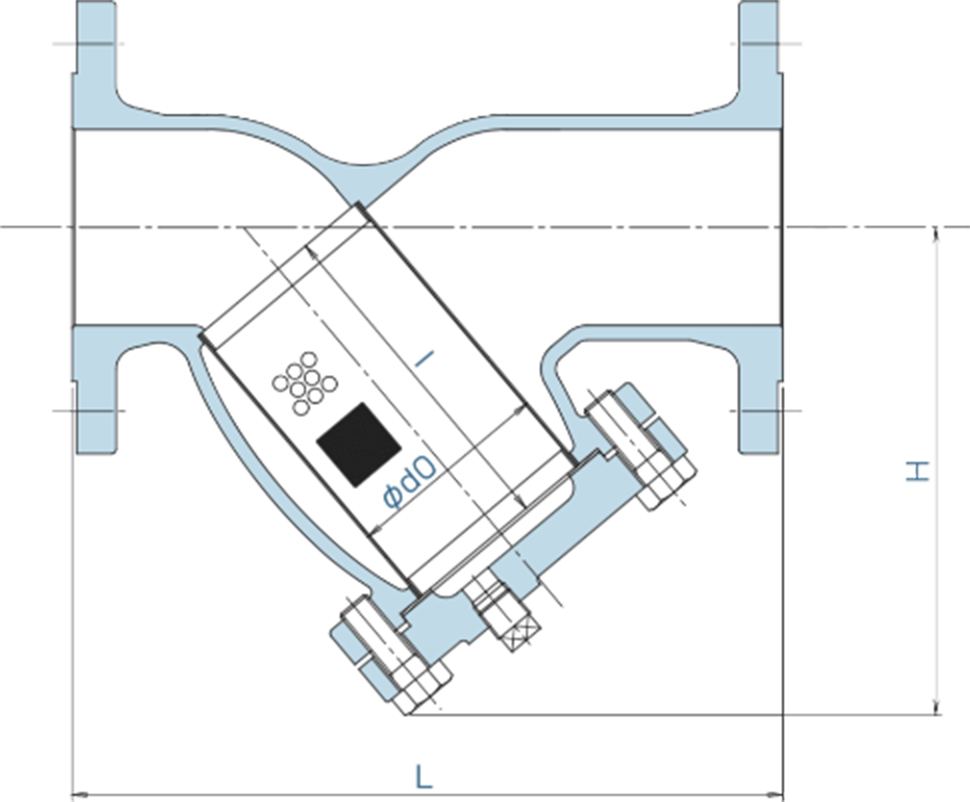

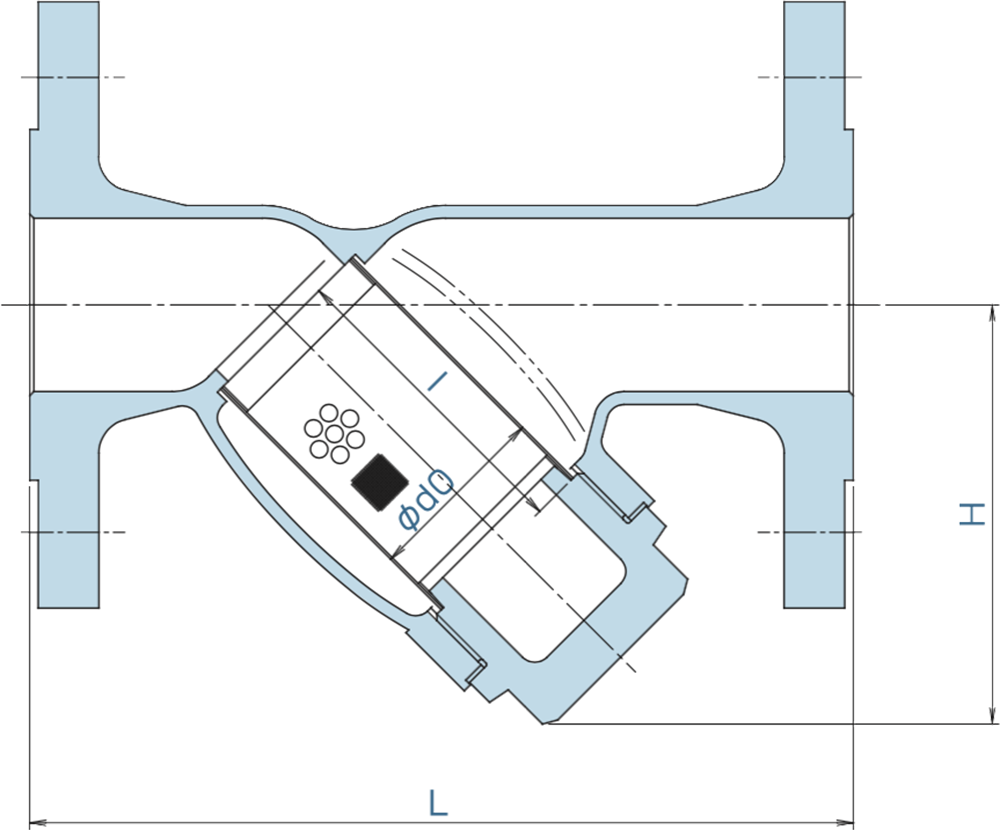

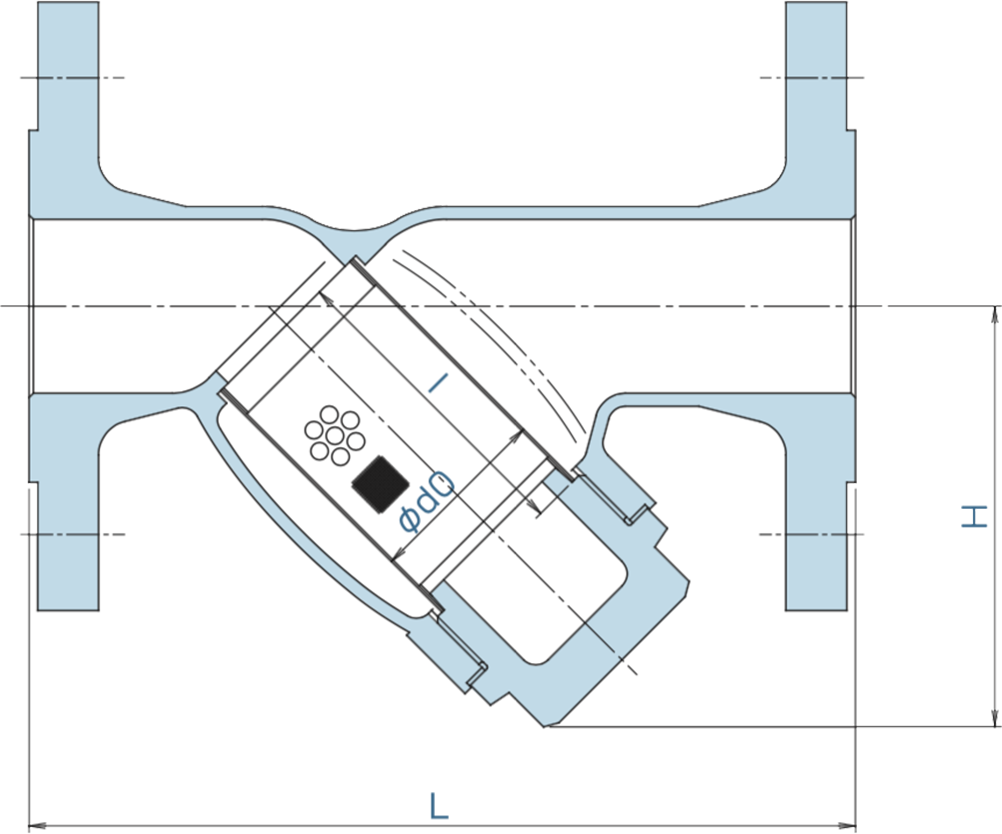

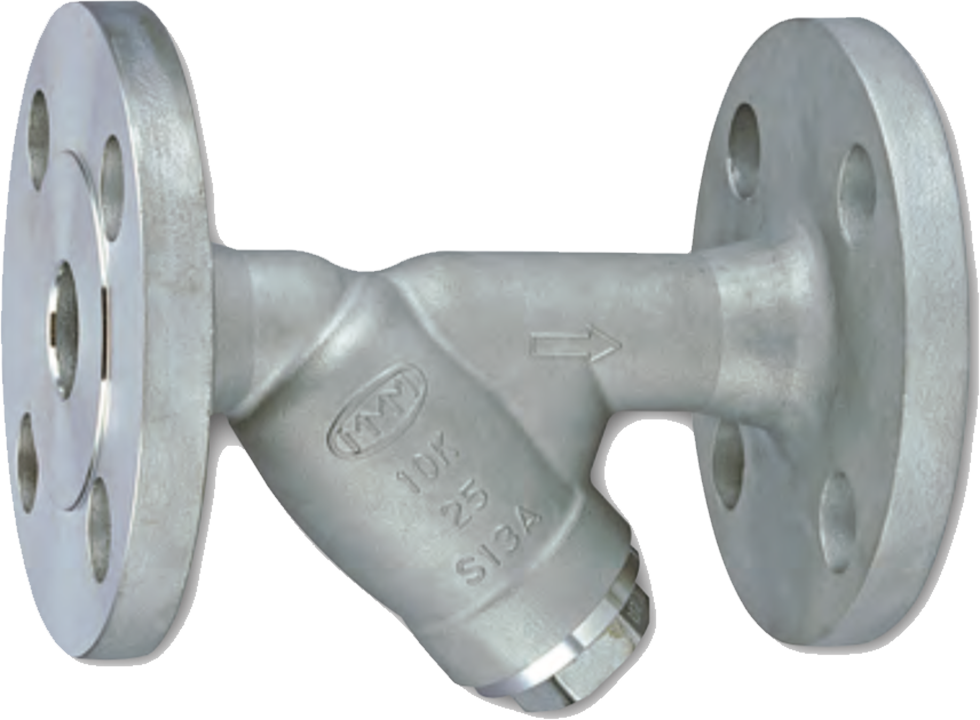

    • フランジ式Y型ストレーナー

      • 10FYL-13A、10FYL-14A

        15A〜50A

        65A〜200A

        • 基本仕様

          接続 JIS 10kRF
          最高使用圧力 1.0MPa
          最高使用温度 150℃
          スクリーン 内網60メッシュ

          材質

          本体 スクリーン ガスケット
          10FYL-13A SCS13A SUS304 PTFE

          寸法表

          サイズ L H スクリーンφd0×1 図面データ CADデータ
          15(1/2) 125 55 18×40 ↓PDF ↓CAD
          20(3/4) 140 70 23×52 ↓PDF ↓CAD
          25(1) 160 80 30×56 ↓PDF ↓CAD
          32(1 1/2) 180 93 37×68 ↓PDF ↓CAD
          40(1 1/2) 190 100 43×71 ↓PDF ↓CAD
          50(2) 220 115 53×82 ↓PDF ↓CAD
          65(2 1/2) 270 160 68×108 ↓PDF ↓CAD
          80(3) 290 200 85×140 ↓PDF ↓CAD
          100(4) 350 240 104×178 ↓PDF ↓CAD
          125(5) 390 290 130×200 ↓PDF ↓CAD
          150(6) 440 340 155×230 ↓PDF ↓CAD
          200(8) 540 410 205×295 ↓PDF ↓CAD
          250(10) 680 523 260×360 ↓PDF --

          特徴

          • スクリーンは20,40,60,80,100メッシュを常備しています。
          • ご要求に応じてスクリーンの製作もいたします。※
          • 15A〜50Aはドレンプラグ付きも製作できます。
          • 使用温度が150℃を超える場合はご相談ください。
          • SCS16Aも製作できます。
          • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
          • ※ 100メッシュを超えるスクリーンについてはコチラをご覧ください。
          • ※ 初期圧力損失はコチラをご覧ください。
          • ※ 特殊仕様はコチラをご覧ください。
        • 基本仕様

          接続 JIS 10kRF
          最高使用圧力 1.0MPa
          最高使用温度 150℃
          スクリーン 内網60メッシュ

          材質

          本体 スクリーン ガスケット
          10FYL-14A SCS14A SUS316 PTFE

          寸法表

          サイズ L H スクリーンφd0×1 図面データ CADデータ
          15(1/2) 125 55 18×40 ↓PDF ↓CAD
          20(3/4) 140 70 23×52 ↓PDF ↓CAD
          25(1) 160 80 30×56 ↓PDF ↓CAD
          32(1 1/2) 180 93 37×68 ↓PDF ↓CAD
          40(1 1/2) 190 100 43×71 ↓PDF ↓CAD
          50(2) 220 115 53×82 ↓PDF ↓CAD
          65(2 1/2) 270 160 68×108 ↓PDF ↓CAD
          80(3) 290 200 85×140 ↓PDF ↓CAD
          100(4) 350 240 104×178 ↓PDF ↓CAD
          125(5) 390 290 130×200 ↓PDF ↓CAD
          150(6) 440 340 155×230 ↓PDF ↓CAD
          200(8) 540 410 205×295 ↓PDF ↓CAD

          特徴

          • ご要求に応じてスクリーンの製作もいたします。※
          • 15A〜50Aはドレンプラグ付きも製作できます。
          • 使用温度が150℃を超える場合はご相談ください。
          • SCS16Aも製作できます。
          • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
          • ※ 100メッシュを超えるスクリーンについてはコチラをご覧ください。
          • ※ 初期圧力損失はコチラをご覧ください。
          • ※ 特殊仕様はコチラをご覧ください。

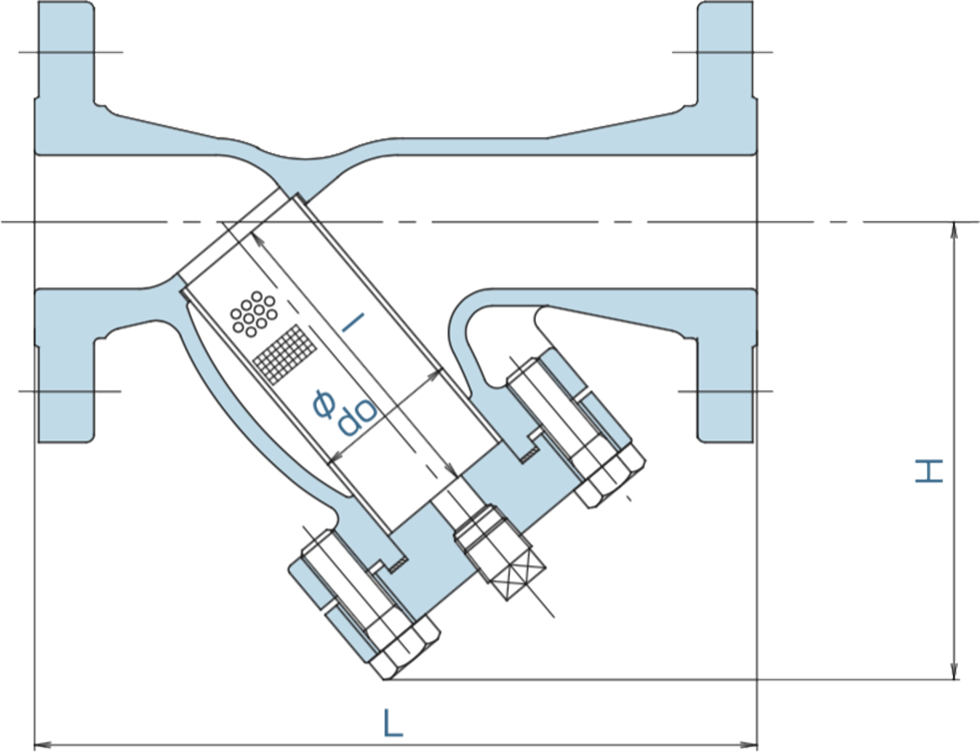

      • 20FY-13A、20FY-14A

        15A〜50A

        65A〜200A

        • 基本仕様

          接続 JIS 20kRF
          最高使用圧力 2.0MPa
          最高使用温度 150℃
          スクリーン 内網60メッシュ

          材質

          本体 スクリーン ガスケット
          20FY-13A SCS13A SUS304 PTFE

          寸法表

          サイズ L H スクリーンφd0×1 図面データ CADデータ
          15(1/2) 125 60 18×40 - -
          20(3/4) 140 70 23×52 - -
          25(1) 160 80 30×56 - -
          40(1 1/2) 185 110 43×71 - -
          50(2) 212 130 52×82 - -
          65(2 1/2) 259 150 68×108 - -
          80(3) 310 195 85×132 - -
          100(4) 365 225 104×156 - -
          125(5) 405 300 130×190 - -
          150(6) 455 350 155×230 - -
          200(8) 556 425 205×295 - -

          特徴

          • ご要求に応じてスクリーンの製作もいたします。※
          • 15A〜50Aはドレンプラグ付きも製作できます。
          • 使用温度が150℃を超える場合はご相談ください。
          • SCS16Aも製作できます。
          • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
          • ※ 100メッシュを超えるスクリーンについてはコチラをご覧ください。
          • ※ 特殊仕様はコチラをご覧ください。
        • 基本仕様

          接続 JIS 20kRF
          最高使用圧力 2.0MPa
          最高使用温度 150℃
          スクリーン 内網60メッシュ

          材質

          本体 スクリーン ガスケット
          20FY-14A SCS14A SUS316 PTFE

          寸法表

          サイズ L H スクリーンφd0×1 図面データ CADデータ
          15(1/2) 125 60 18×40 - -
          20(3/4) 140 70 23×52 - -
          25(1) 160 80 30×56 - -
          40(1 1/2) 185 110 43×71 - -
          50(2) 212 130 52×82 - -
          65(2 1/2) 259 150 68×108 - -
          80(3) 310 195 85×132 - -
          100(4) 365 225 104×156 - -
          125(5) 405 300 130×190 - -
          150(6) 455 350 155×230 - -
          200(8) 556 425 205×295 - -

          特徴

          • ご要求に応じてスクリーンの製作もいたします。※
          • 15A〜50Aはドレンプラグ付きも製作できます。
          • 使用温度が150℃を超える場合はご相談ください。
          • SCS16Aも製作できます。
          • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
          • ※ 100メッシュを超えるスクリーンについてはコチラをご覧ください。
          • ※ 特殊仕様はコチラをご覧ください。

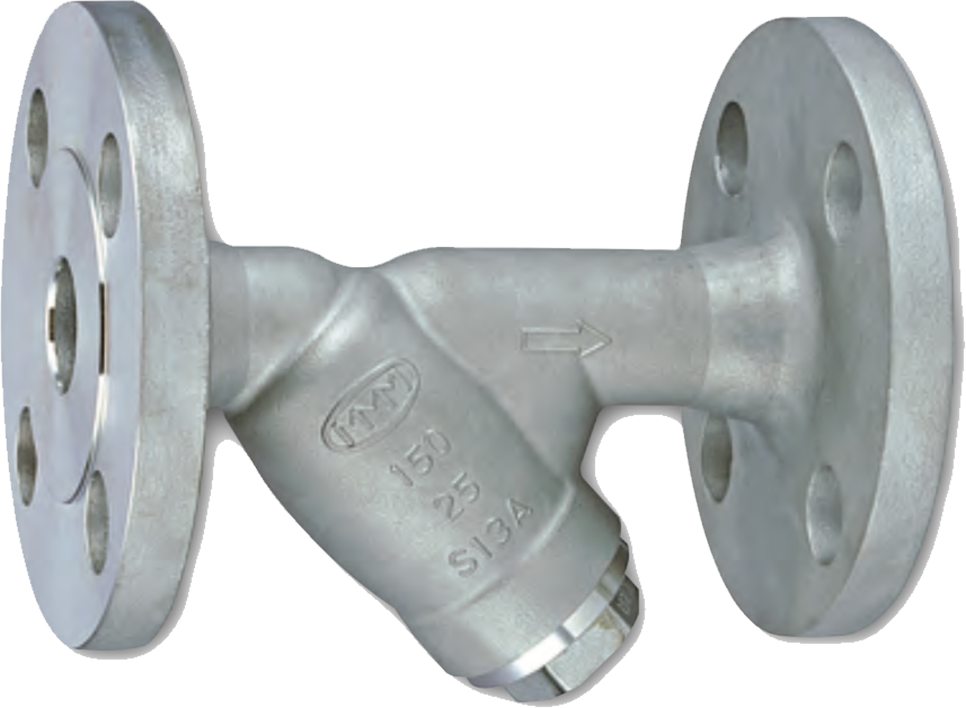

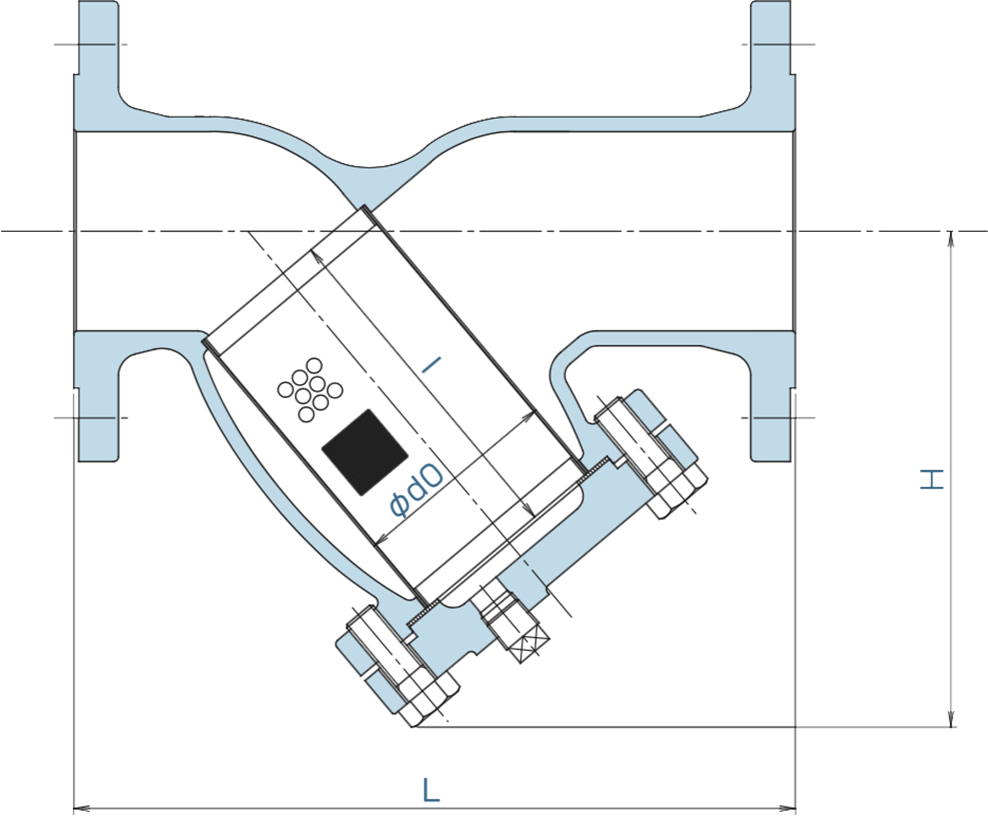

      • 150FY-13A、150FY-14A

        15A〜50A

        65A〜200A

        • 基本仕様

          接続 JPI 150LbRF
          最高使用圧力 1.0MPa
          最高使用温度 150℃
          スクリーン 内網60メッシュ

          材質

          本体 スクリーン ガスケット
          150FY-13A SCS13A SUS304 PTFE

          寸法表

          サイズ L H スクリーンφd0×1 図面データ CADデータ
          15(1/2) 124 60 18×40 ↓PDF ↓CAD
          20(3/4) 135 70 23×52 ↓PDF ↓CAD
          25(1) 155 80 30×56 ↓PDF ↓CAD
          40(1 1/2) 187 100 43×71 ↓PDF ↓CAD
          50(2) 220 115 53×82 ↓PDF ↓CAD
          65(2 1/2) 269 150 68×108 ↓PDF --
          80(3) 293 210 85×140 ↓PDF --
          100(4) 362 235 104×178 ↓PDF --
          125(5) 398 290 130×200 ↓PDF --
          150(6) 447 340 155×230 ↓PDF --
          200(8) 554 410 205×295 ↓PDF --

          特徴

          • ご要求に応じてスクリーンの製作もいたします。※
          • 15A〜50Aはドレンプラグ付きも製作できます。
          • 使用温度が150℃を超える場合はご相談ください。
          • SCS16Aも製作できます。
          • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
          • ※ 100メッシュを超えるスクリーンについてはコチラをご覧ください。
          • ※ 特殊仕様はコチラをご覧ください。
        • 基本仕様

          接続 JPI 150LbRF
          最高使用圧力 1.0MPa
          最高使用温度 150℃
          スクリーン 内網60メッシュ

          材質

          本体 スクリーン ガスケット
          150FY-14A SCS14A SUS316 PTFE

          寸法表

          サイズ L H スクリーンφd0×1 図面データ CADデータ
          15(1/2) 124 60 18×40 - ↓CAD
          20(3/4) 135 70 23×52 - ↓CAD
          25(1) 155 80 30×56 - ↓CAD
          40(1 1/2) 187 100 43×71 - ↓CAD
          50(2) 220 115 53×82 - ↓CAD
          65(2 1/2) 269 150 68×108 - -
          80(3) 293 210 85×140 - -
          100(4) 362 235 104×178 - -
          125(5) 398 290 130×200 - -
          150(6) 447 340 155×230 - -
          200(8) 554 410 205×295 - -

          特徴

          • ご要求に応じてスクリーンの製作もいたします。※
          • 15A〜50Aはドレンプラグ付きも製作できます。
          • 使用温度が150℃を超える場合はご相談ください。
          • SCS16Aも製作できます。
          • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
          • ※ 100メッシュを超えるスクリーンについてはコチラをご覧ください。
          • ※ 特殊仕様はコチラをご覧ください。
      • 300FYA-13A

        • 基本仕様

          接続 JPI 300LbRF
          最高使用圧力 JPI 300Lb Rating
          最高使用温度
          スクリーン 内網60メッシュ

          材質

          本体 スクリーン ガスケット
          300FYA-13A SCS13A SUS304 PTFE

          寸法表

          サイズ L H スクリーンφd0×1 図面データ CADデータ
          15(1/2) 160 100 23×65 -- -
          20(3/4) 170 100 23×65 -- -
          25(1) 190 110 30×75 -- -
          40(1 1/2) 240 155 46×100 -- -
          50(2) 270 170 56×120 -- -

          特徴

          • ご要求に応じてスクリーンの製作もいたします。※
          • 15A〜50Aはドレンプラグ付きも製作できます。
          • 使用温度が150℃を超える場合はご相談ください。
          • SCS16Aも製作できます。
          • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
          • ※ 100メッシュを超えるスクリーンについてはコチラをご覧ください。
          • ※ 特殊仕様はコチラをご覧ください。

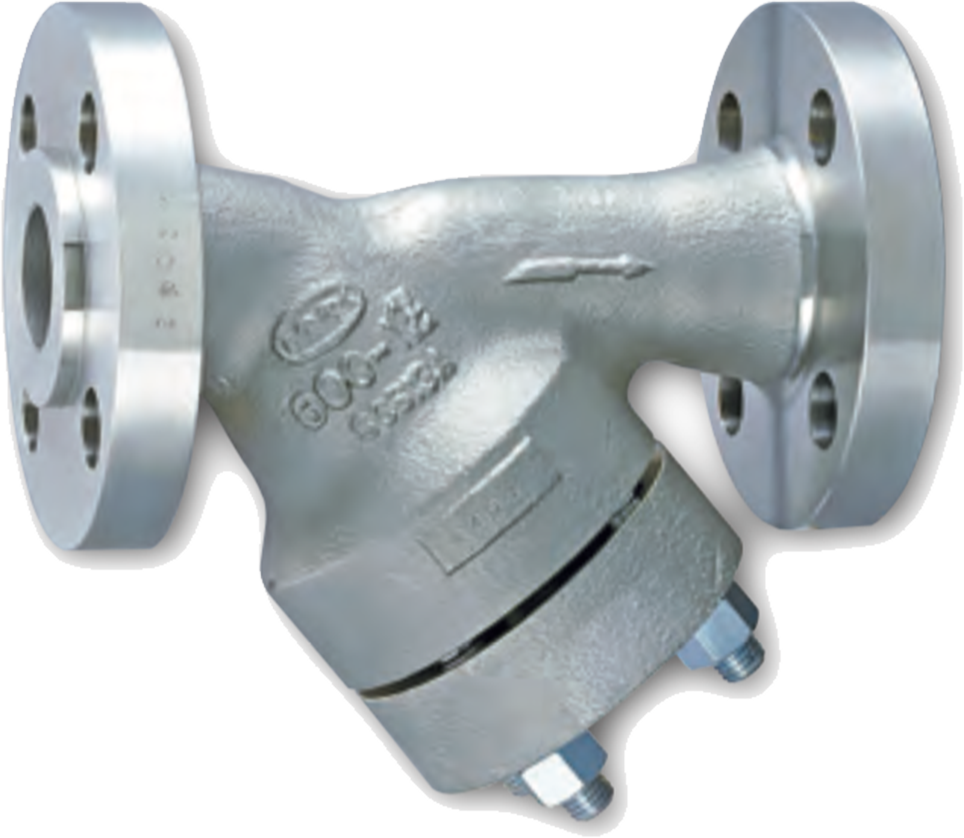

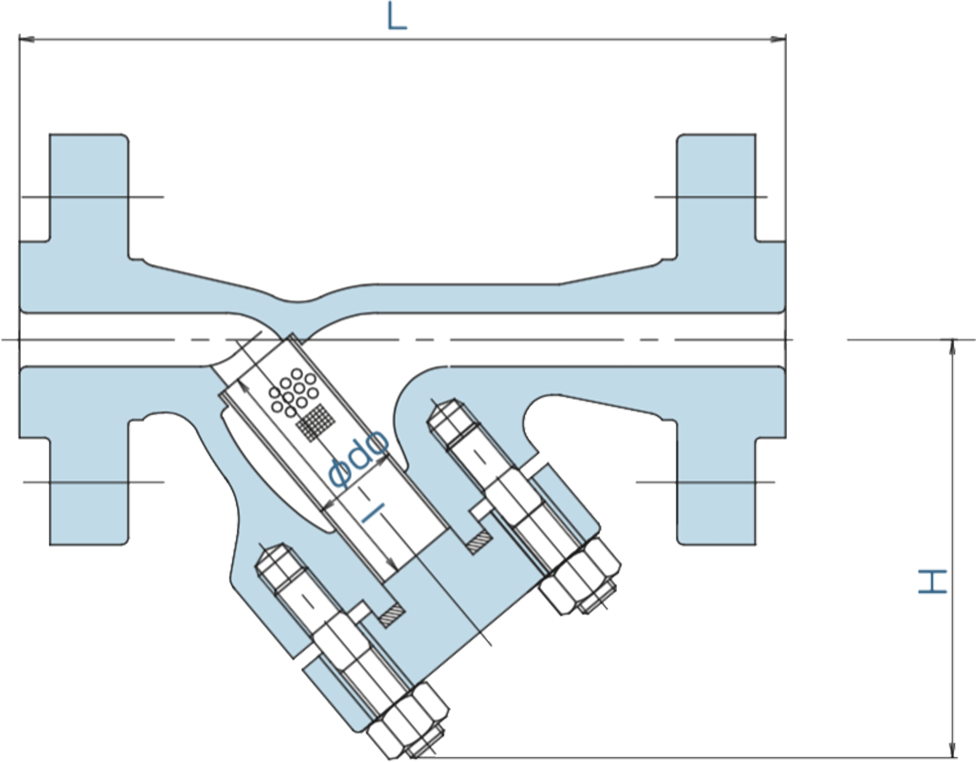

      • 600FYA-13A

        • 基本仕様

          接続 JPI 600LbRF
          最高使用圧力 JPI 600Lb Rating
          最高使用温度
          スクリーン 内網60メッシュ

          材質

          本体 スクリーン ガスケット
          600FYA-13A SCS13A SUS304 PTFE

          寸法表

          サイズ L H スクリーンφd0×1 図面データ CADデータ
          15(1/2) 200 125 25×70 - -
          20(3/4) 200 125 25×70 - -
          25(1) 200 130 30×75 - -
          40(1 1/2) 250 165 46×100 - -
          50(2) 270 185 56×120 - -

          特徴

          • 基本仕様のほか、個別に設計、製作いたします。
          • スクリーンはご要求に応じて製作いたします。
          • SCS14A、SCS16Aも製作できます。
          • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
    • ソケットウェルド式Y型ストレーナー

      • 600SWYAL-CF3M

        ソケットウェルド式Y型ストレーナー

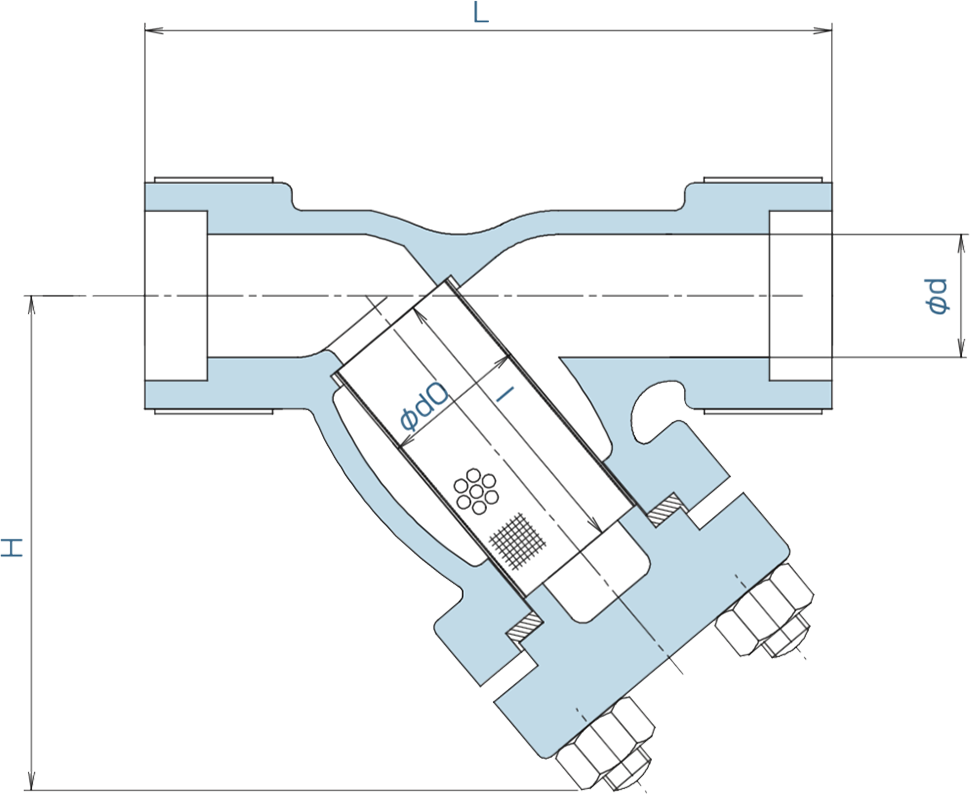

        ソケットウェルド式Y型ストレーナー図面

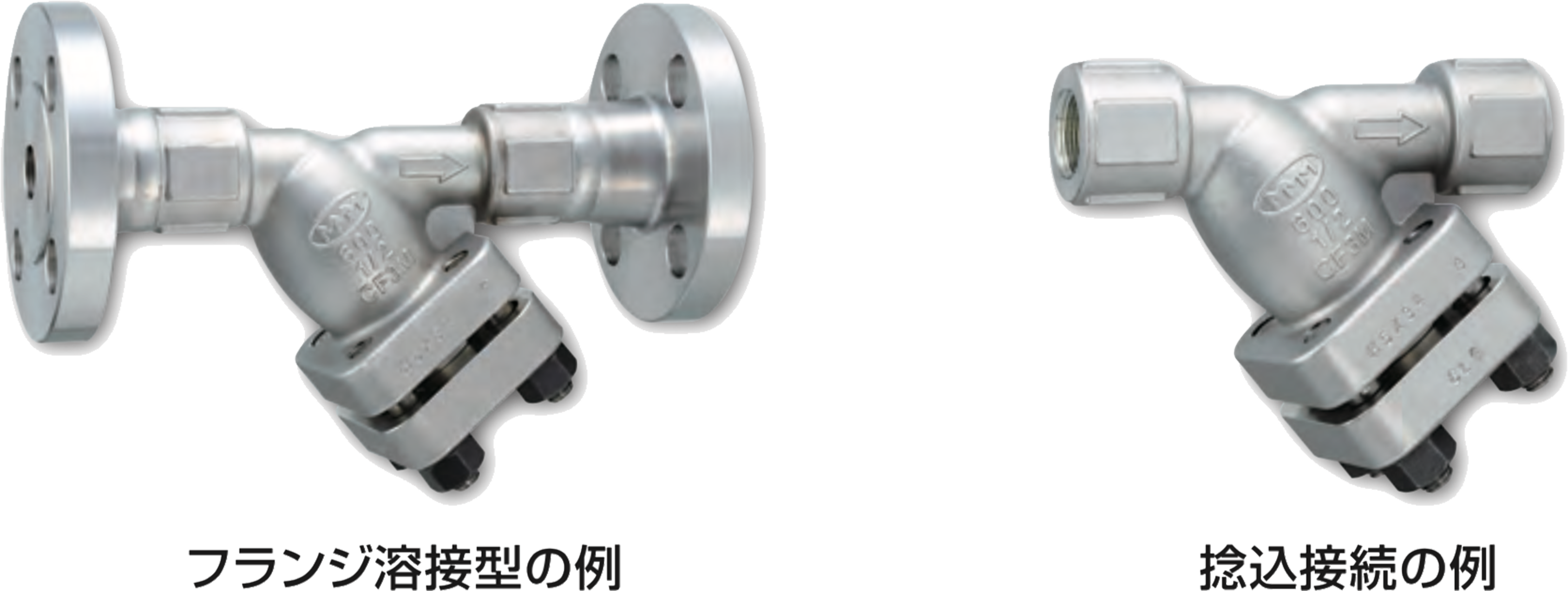

        フランジ溶接型の例、捻込接続の例

          基本仕様

          接続 ソケットウェルド(SW)
          最高使用圧力 JPI 600Lb Rating
          最高使用温度
          スクリーン 内網60メッシュ

          材質

          本体 スクリーン ガスケット
          600SWYAL CF3M SUS316L 渦巻型

          寸法表

          サイズ d L H スクリーンφd0×1 図面データ CADデータ
          15(1/2) 15 125 92 23×50 - ↓CAD
          20(3/4) 20 125 92 23×50 - ↓CAD
          25(1) 25 140 103 30×60 - ↓CAD
          40(1 1/2) 40 170 128 43×82 - ↓CAD
          50(2) 50 210 148 53×100 - ↓CAD

          特徴

          • フランジ溶接型はフランジの規格を選択することができます。
          • 接続規格に関しましてはご相談ください。
          • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
      • 鋼板製Y型ストレーナー

        • FYPシリーズ

          鋼板製Y型ストレーナーY型ストレーナー

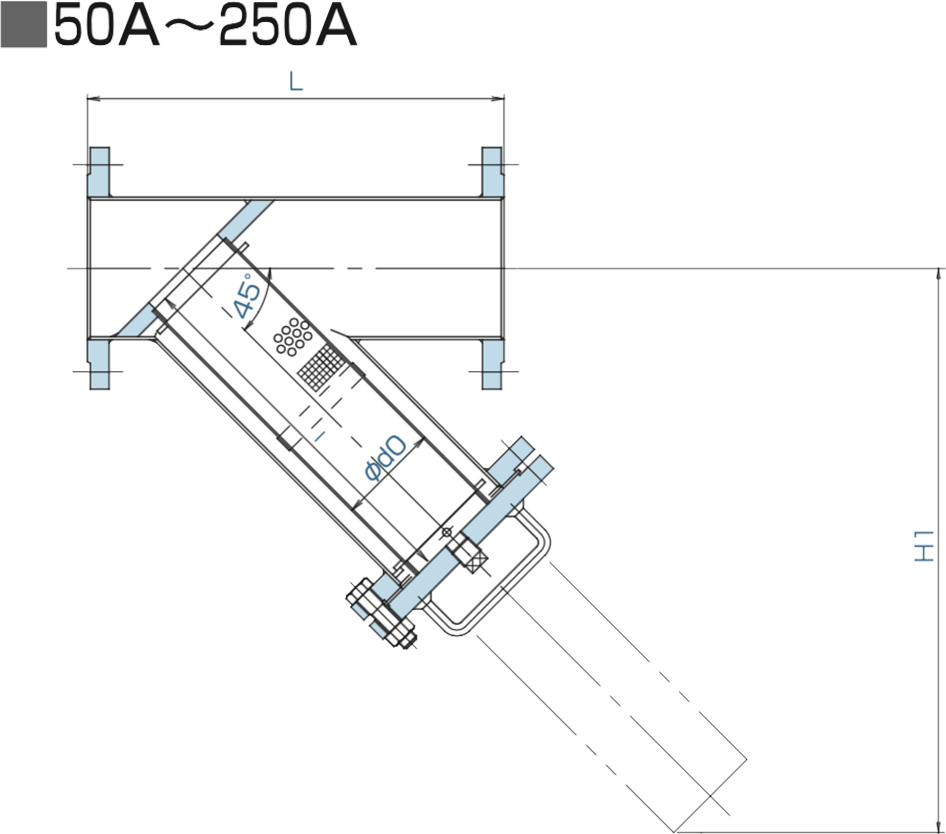

          鋼板製Y型ストレーナーY型ストレーナー図面

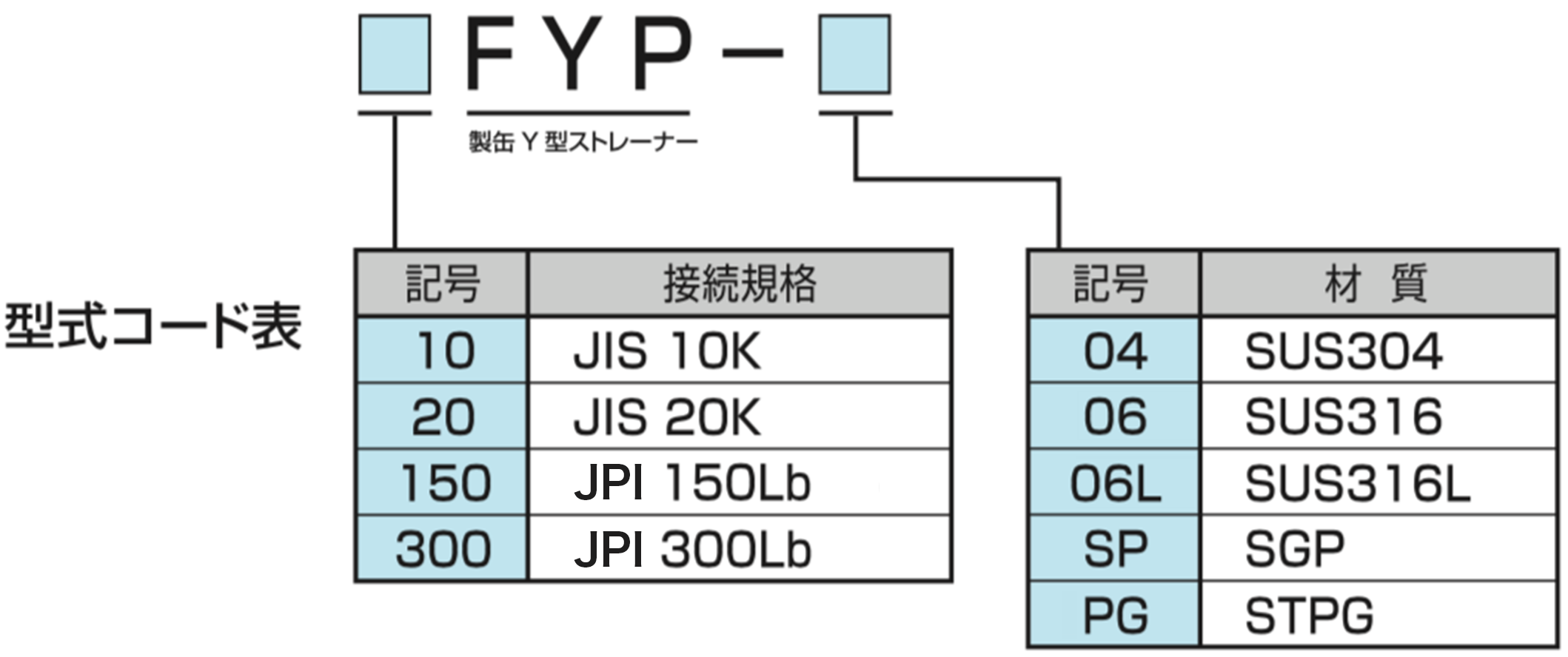

          鋼板製Y型ストレーナーY型ストレーナー型式コード表

            基本仕様

            接続 本体材質 最高使用圧力 最高使用温度
            JIS 10kRF SUS304
            SUS316
            SUS316L
            1.0MPa 150℃
            JPI 150LbRF
            JIS 16kRF 1.6Mpa
            JIS 20kRF 2.0MPa
            JPI 300LbRF
            JIS 10kRF SGP
            (STPY)
            1.0MPa 100℃
            JPI 150LbRF
            JIS 16kRF STPG 1.6MPa 200℃
            JPI 300LbRF 2.0MPa

            寸法表

            サイズ L H スクリーンφd0×1 図面データ CADデータ
            50(2) 290 353 37×236 - -
            65(2 1/2) 320 373 52×245 - -
            80(3) 320 463 60×305 - -
            100(4) 400 530 80×345 - -
            125(5) 450 611 110×391 - -
            150(6) 480 671 120×430 - -
            200(8) 580 814 170×512 - -
            250(10) 680 993 220×617 - -
            300(12) 800 1146 250×717 - -
            350(14) 930 1339 300×834 - -
            400(16) 1000 1420 340×877 - -
            450(18) 1200 1763 390×1100 - -
            500(20) 1400 1931 440×1200 - -
            550(22) 1500 2100 480×1300 - -
            600(24) 1500 2265 530×1400 - -

            上記の寸法は、JIS 10k規格品の標準寸法です。
            その他の規格品はお問い合わせください。

            • スクリーンは20,40,60,80,100メッシュを常備しています。
            • 接続規格、流体、使用圧力、使用温度に合わせて製作いたします。
            • 面間など、ご要望に応じて製作いたします。
            • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
            • ※ 初期圧力損失はコチラをご覧ください。
            • ※ 特殊仕様はコチラをご覧ください。

            基本仕様

            接続 本体材質 最高使用圧力 最高使用温度
            JIS 10kRF SUS304
            SUS316
            SUS316L
            1.0MPa 150℃
            JPI 150LbRF
            JIS 16kRF 1.6Mpa
            JIS 20kRF 2.0MPa
            JPI 300LbRF
            JIS 10kRF SGP
            (STPY)
            1.0MPa 100℃
            JPI 150LbRF
            JIS 16kRF STPG 1.6MPa 200℃
            JPI 300LbRF 2.0MPa

            寸法表

            サイズ L H スクリーンφd0×1 図面データ CADデータ
            50(2) 290 353 37×236 - -
            65(2 1/2) 320 373 52×245 - -
            80(3) 320 463 60×305 - -
            100(4) 400 530 80×345 - -
            125(5) 450 611 110×391 - -
            150(6) 480 671 120×430 - -
            200(8) 580 814 170×512 - -
            250(10) 680 993 220×617 - -
            300(12) 800 1146 250×717 - -
            350(14) 930 1339 300×834 - -
            400(16) 1000 1420 340×877 - -
            450(18) 1200 1763 390×1100 - -
            500(20) 1400 1931 440×1200 - -
            550(22) 1500 2100 480×1300 - -
            600(24) 1500 2265 530×1400 - -

            上記の寸法は、JIS 10k規格品の標準寸法です。
            その他の規格品はお問い合わせください。

            • スクリーンは20,40,60,80,100メッシュを常備しています。
            • 接続規格、流体、使用圧力、使用温度に合わせて製作いたします。
            • 面間など、ご要望に応じて製作いたします。
            • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
            • ※ 初期圧力損失はコチラをご覧ください。
            • ※ 特殊仕様はコチラをご覧ください。
