複式ストレーナー

スリーエム工業株式会社はストレーナー・サイトグラス・フートバルブ・地上型フートバルブ・ゲージバルブ・テンポラリー等ステンレスバルブ製造メーカーです。こちらでは、スリーエム工業株式会社の複式ストレーナーを紹介いたします。 複式ストレーナーは、流体流路が切替えられるので流体を止めることなくスクリーン交換が可能です。
  • フランジ式複式ストレーナー

    • 10FUW-13A、10FUW-14A

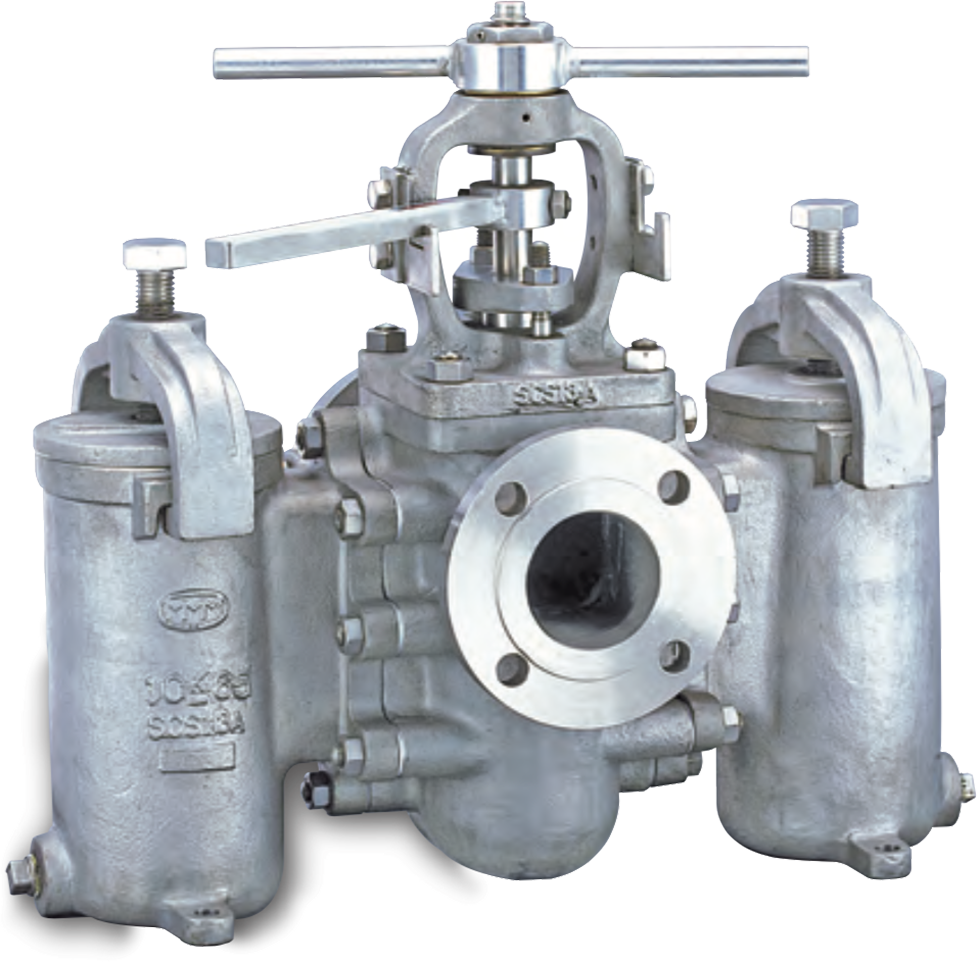

      フランジ式複式ストレーナー
      フランジ式複式ストレーナー図面15A〜25A

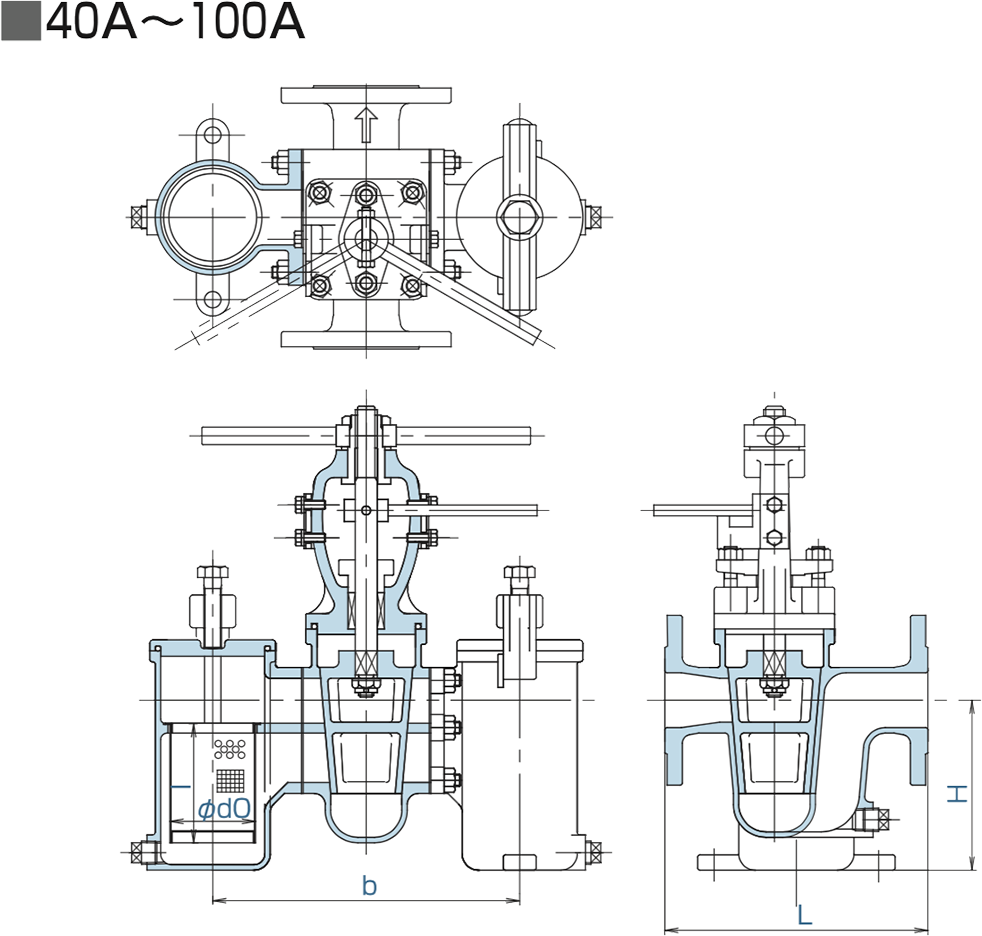

      フランジ式複式ストレーナー図面40A〜100A

        基本仕様

        接続 JIS10kRF
        最高使用圧力 0.7MPa
        最高使用温度 常温
        スクリーン 内網60メッシュ

        材質

        本体 スクリーン Oリング
        10FUW-13A SCS13A SUS304 フッ素ゴム

        寸法表

        サイズ L H b スクリーンφd0×1 図面データ CADデータ
        15(1/2) 166 105 180 43×80 -- --
        20(3/4) 170 105 180 43×80 -- --
        25(1) 170 105 180 43×80 -- --
        40(1 1/2) 240 155 280 78×110 -- --
        50(2) 240 155 280 78×110 -- --
        65(2 1/2) 330 210 420 104×150 -- --
        80(3) 330 210 420 104×150 -- --
        100(4) 380 255 500 132×190 -- --

        特徴

        • 流体を止めることなく、かつ容易にスクリーンが取り出せます。
        • スクリーンは20,40,60,80,100メッシュを常備しています。
        • ご要求に応じてスクリーンの製作もいたします。※
        • ※ 100メッシュを超えるスクリーンについてはコチラをご覧ください。
        • ※ 初期圧力損失はコチラをご覧ください。
        • ※ 特殊仕様はコチラをご覧ください。

        基本仕様

        接続 JIS10kRF
        最高使用圧力 0.7MPa
        最高使用温度 常温
        スクリーン 内網60メッシュ

        材質

        本体 スクリーン Oリング
        10FUW-14A SCS14A SUS316 フッ素ゴム

        寸法表

        サイズ L H b スクリーンφd0×1 図面データ CADデータ
        15(1/2) 166 105 180 43×80 -- --
        20(3/4) 170 105 180 43×80 -- --
        25(1) 170 105 180 43×80 -- --
        40(1 1/2) 240 155 280 78×110 -- --
        50(2) 240 155 280 78×110 -- --
        65(2 1/2) 330 210 420 104×150 -- --
        80(3) 330 210 420 104×150 -- --
        100(4) 380 255 500 132×190 -- --

        特徴

        • 流体を止めることなく、かつ容易にスクリーンが取り出せます。
        • スクリーンは20,40,60,80,100メッシュを常備しています。
        • ご要求に応じてスクリーンの製作もいたします。※
        • ※ 100メッシュを超えるスクリーンについてはコチラをご覧ください。
        • ※ 初期圧力損失はコチラをご覧ください。
        • ※ 特殊仕様はコチラをご覧ください。
    • 鋼板製複式ストレーナー

      • FUWPBシリーズ

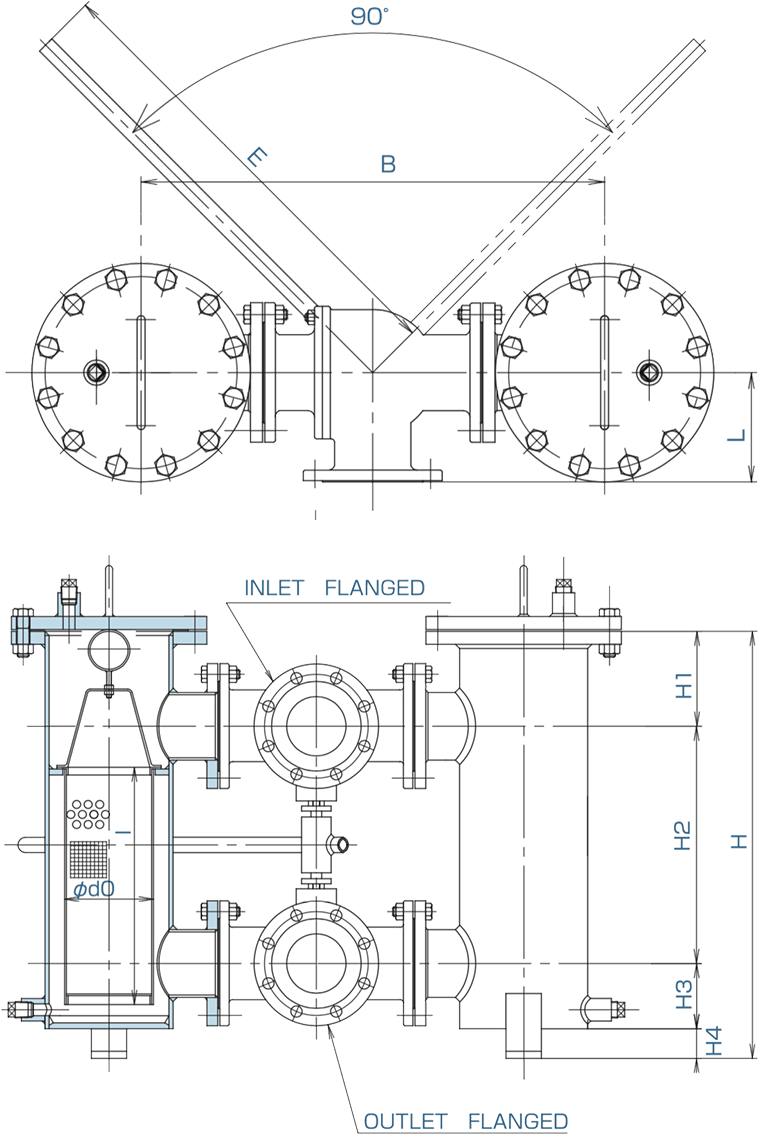

        鋼板製複式ストレーナー図面

          基本仕様

          接続 本体材質 最高使用圧力 最高使用温度
          JIS 10kRF SUS304
          SUS316
          SUS316L
          1.0MPa 150℃
          ASME 150LbRF
          JIS 10kRF SGP
          (STPY)
          100℃
          88

          寸法表

          サイズ L B E H H1 H2 H3 H4 d0 図面データ CADデータ
          40(1 1/2) 105 460 500 500 110 290 70 30 60 280 - -
          50(2) 110 510 500 550 130 310 80 30 85 320 - -
          65(2 1/2) 125 540 800 570 140 320 80 30 85 320 - -
          80(3) 130 580 800 630 150 350 80 50 110 330 - -
          100(4) 165 700 1000 720 160 400 110 50 150 400 - -

          上記の寸法は、JIS 10k規格品の標準寸法です。
          その他の規格品はお問い合わせください。

          • 接続規格、流体、使用圧力、使用温度に合わせて製作いたします。
          • 面間など、ご要望に応じて製作いたします。
          • ※初期圧力損失は、コチラをご覧ください。
          • ※ 特殊仕様はコチラをご覧ください。

          基本仕様

          接続 本体材質 最高使用圧力 最高使用温度
          JIS 10kRF SUS304
          SUS316
          SUS316L
          1.0MPa 150℃
          ASME 150LbRF
          JIS 10kRF SGP
          (STPY)
          100℃
          88

          寸法表

          サイズ L B E H H1 H2 H3 H4 d0 図面データ CADデータ
          40(1 1/2) 105 460 500 500 110 290 70 30 60 280 - -
          50(2) 110 510 500 550 130 310 80 30 85 320 - -
          65(2 1/2) 125 540 800 570 140 320 80 30 85 320 - -
          80(3) 130 580 800 630 150 350 80 50 110 330 - -
          100(4) 165 700 1000 720 160 400 110 50 150 400 - -

          上記の寸法は、JIS 10k規格品の標準寸法です。
          その他の規格品はお問い合わせください。

          • 接続規格、流体、使用圧力、使用温度に合わせて製作いたします。
          • 面間など、ご要望に応じて製作いたします。
          • ※初期圧力損失は、コチラをご覧ください。
          • ※ 特殊仕様はコチラをご覧ください。
