捻込式フートバルブ

スリーエム工業株式会社はストレーナー・サイトグラス・フートバルブ・地上型フートバルブ・ゲージバルブ・テンポラリー等ステンレスバルブ製造メーカーです。こちらでは、スリーエム工業株式会社の捻込式フートバルブを紹介いたします。
  • 捻込式

    SF-13(SF-H-13、SF-S-13、SF-C-13)

    • 捻込フートバルブ

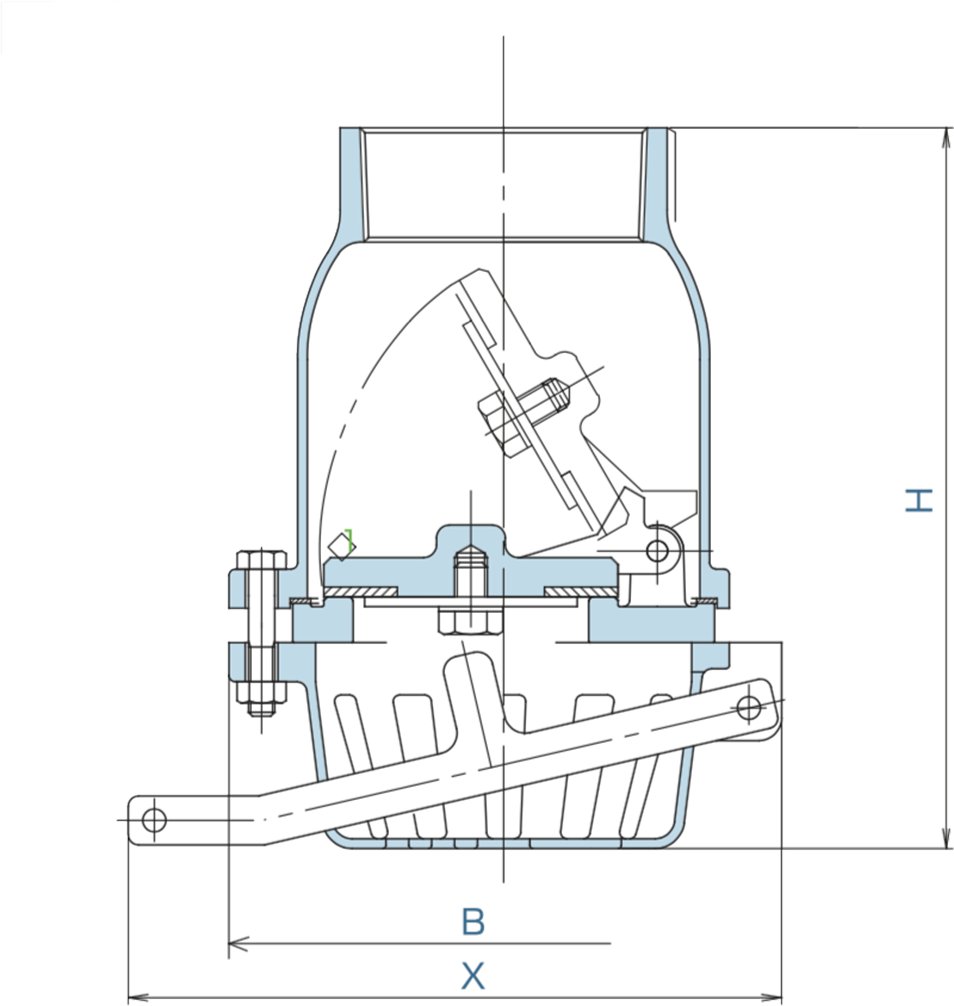

      捻込フートバルブ図面
      • 標準仕様

        接続 捻込Rc
        最高使用圧力 0.1MPa

        材質

        -- 本体 シートパッキン ガスケット
        SF-13 SCS13 C.R ノンアス

        寸法表

        サイズ B H X 図面データ CADデータ
        40(1 1/2) 140 160 160 ↓PDF --
        50(2) 140 170 160 ↓PDF --
        65(2 1/2) 158 202 175 ↓PDF --
        80(3) 168 225 200 ↓PDF ↓CAD
        100(4) 232 280 240 ↓PDF ↓CAD

        特徴

        • ポンプ吸込菅の先端に捻込接続する逆止弁です。
        • 腐食に強いステンレス製です。
        • 液槽の液体が無くなっても落水しません。
        • 点検用ワイヤー、クリップ、チェーン、シャックルは別売です。詳しくはコチラをご覧ください。
        • ※初期圧力損失はコチラをご覧ください。
        • 関連機器(サクションユニット、井戸フランジ等)の詳細はコチラをご覧ください。

        使用条件一覧表

        製品番号 用途別 使用条件
        SF-13 標準品 常温 スタンダード品
      • 標準仕様

        接続 捻込Rc
        最高使用圧力 0.1MPa

        材質

        -- 本体 シートパッキン ガスケット
        SF-H-13 SCS13 シリコン PTFE

        寸法表

        サイズ B H X 図面データ CADデータ
        40(1 1/2) 140 160 160 ↓PDF --
        50(2) 140 170 160 ↓PDF --
        65(2 1/2) 158 202 175 ↓PDF --
        80(3) 168 225 200 ↓PDF --
        100(4) 232 280 240 ↓PDF --

        特徴

        • ポンプ吸込菅の先端に捻込接続する逆止弁です。
        • 腐食に強いステンレス製です。
        • 液槽の液体が無くなっても落水しません。
        • 点検用ワイヤー、クリップ、チェーン、シャックルは別売です。詳しくはコチラをご覧ください。
        • ※初期圧力損失はコチラをご覧ください。
        • 関連機器(サクションユニット、井戸フランジ等)の詳細はコチラをご覧ください。

        使用条件一覧表

        製品番号 用途別 使用条件
        SF-H-13 蓄熱用 60℃〜80℃ 蓄熱槽にお使いください。
      • 標準仕様

        接続 捻込Rc
        最高使用圧力 0.1MPa

        材質

        -- 本体 シートパッキン ガスケット
        SF-S-13 SCS13 FPM PTFE

        寸法表

        サイズ B H X 図面データ CADデータ
        40(1 1/2) 140 160 160 ↓PDF --
        50(2) 140 170 160 ↓PDF --
        65(2 1/2) 158 202 175 ↓PDF --
        80(3) 168 225 200 ↓PDF --
        100(4) 232 280 240 ↓PDF --

        特徴

        • ポンプ吸込菅の先端に捻込接続する逆止弁です。
        • 腐食に強いステンレス製です。
        • 液槽の液体が無くなっても落水しません。
        • 点検用ワイヤー、クリップ、チェーン、シャックルは別売です。詳しくはコチラをご覧ください。
        • ※初期圧力損失はコチラをご覧ください。
        • 関連機器(サクションユニット、井戸フランジ等)の詳細はコチラをご覧ください。

        使用条件一覧表

        製品番号 用途別 使用条件
        SF-S-13 高温用 100℃以下 比較的高温の流体にお使いください。
      • 標準仕様

        接続 捻込Rc
        最高使用圧力 0.1MPa

        材質

        -- 本体 シートパッキン ガスケット
        SF-C-13 SCS13 PTFE PTFE

        寸法表

        サイズ B H X 図面データ CADデータ
        40(1 1/2) 140 160 160 -- --
        50(2) 140 170 160 -- --
        65(2 1/2) 158 202 175 -- --
        80(3) 168 225 200 -- --
        100(4) 232 280 240 -- --

        特徴

        • ポンプ吸込菅の先端に捻込接続する逆止弁です。
        • 腐食に強いステンレス製です。
        • 液槽の液体が無くなっても落水しません。
        • 点検用ワイヤー、クリップ、チェーン、シャックルは別売です。詳しくはコチラをご覧ください。
        • ※初期圧力損失はコチラをご覧ください。
        • 関連機器(サクションユニット、井戸フランジ等)の詳細はコチラをご覧ください。

        使用条件一覧表

        製品番号 用途別 使用条件
        SF-C-13 ケミカル用 100℃以下 ゴム質シートパッキンが使用できない流体にお使いください。
