U型ストレーナー

スリーエム工業株式会社はストレーナー・サイトグラス・フートバルブ・地上型フートバルブ・ゲージバルブ・テンポラリー等ステンレスバルブ製造メーカーです。
こちらでは、スリーエム工業株式会社のU型ストレーナーを紹介いたします。
U型ストレーナーはY型ストレーナーより濾過面積が大きく、スクリーンが取っ手付きで簡単交換、高メッシュ対応可能なバケットタイプです。
  • フランジ式U型(バケット型)ストレーナー

    • 10FUL-13A、10FUL-14A

      フランジ式U型(バケット型)ストレーナー

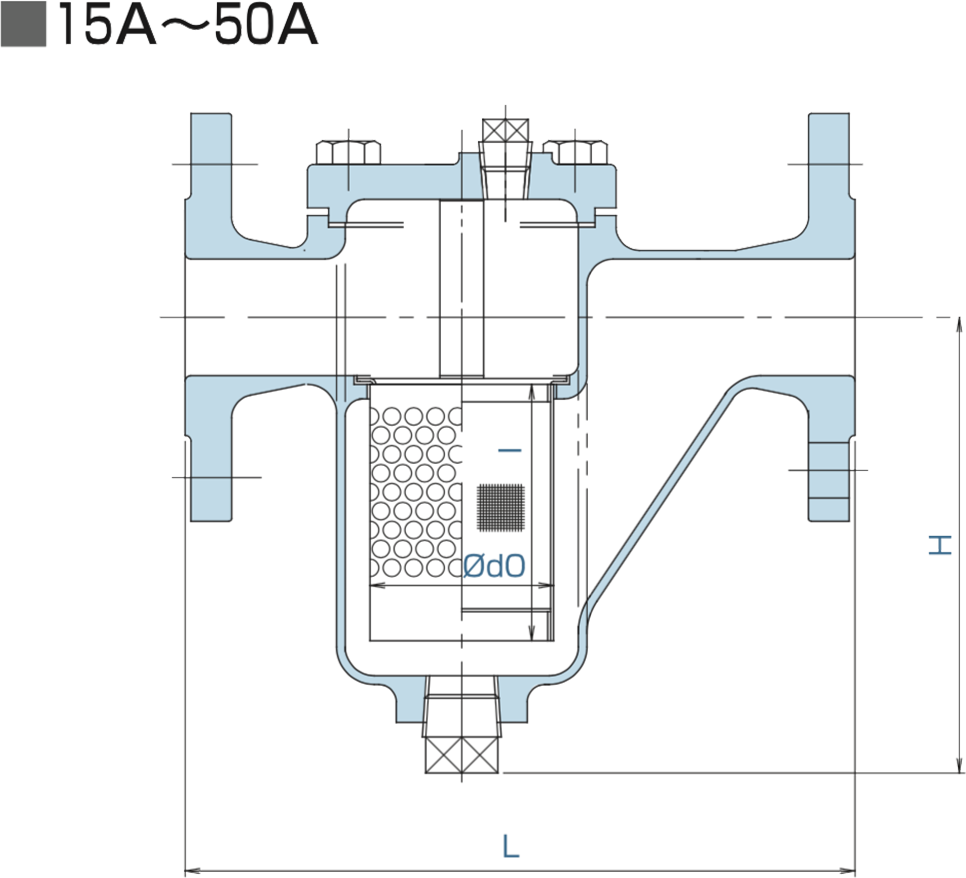

      フランジ式U型(バケット型)ストレーナー図面15A〜50A
      フランジ式U型(バケット型)ストレーナー図面65A〜100A

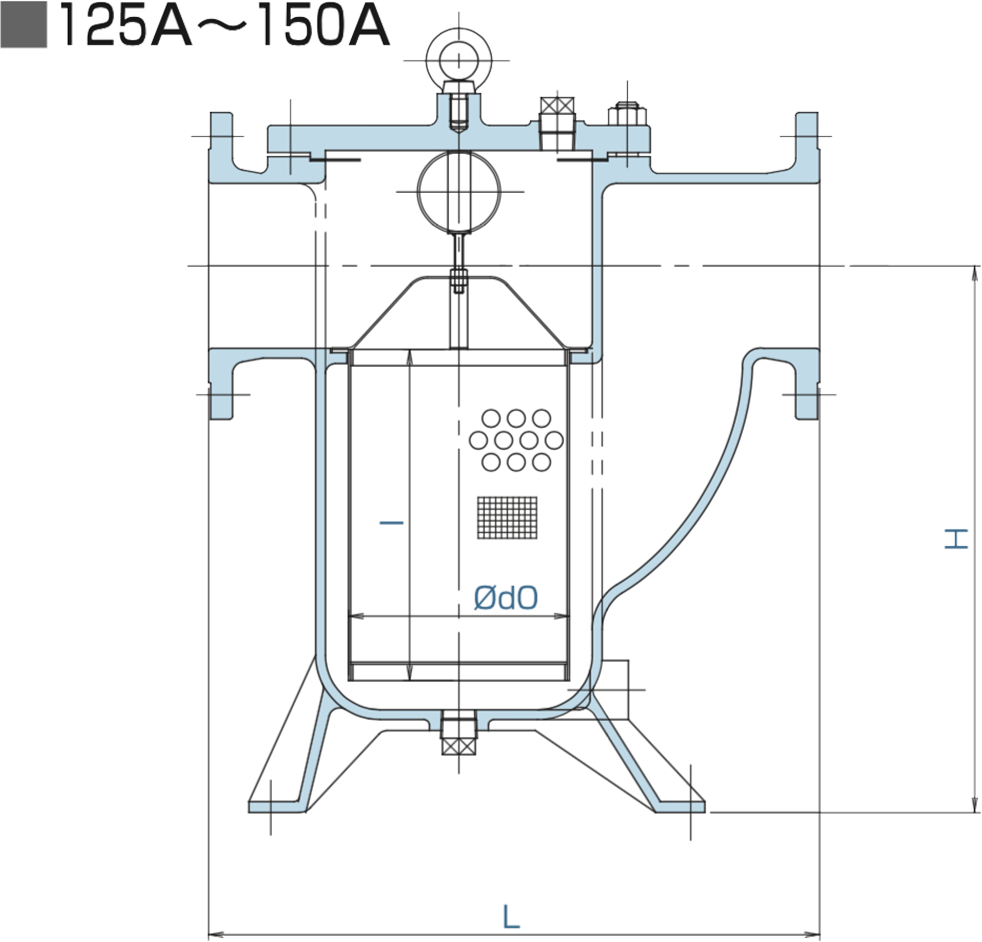

      フランジ式U型(バケット型)ストレーナー図面125A〜150A

        基本仕様

        接続 JIS10kRF
        最高使用圧力 1.0MPa
        最高使用温度 150℃
        スクリーン 内網60メッシュ

        材質

        本体 スクリーン ガスケット
        10FUL-13A SCS13A SUS304 PTFE

        寸法表

        サイズ L H スクリーンφd0×1 図面データ CADデータ
        15(1/2) 156 112 33×70 ↓PDF --
        20(3/4) 160 112 33×70 ↓PDF --
        25(1) 180 130 43×80 ↓PDF ↓CAD
        32(1 1/4) 230 158 63×90 ↓PDF ↓CAD
        40(1 1/2) 230 158 63×90 ↓PDF ↓CAD
        50(2) 260 183 78×110 ↓PDF ↓CAD
        65(2 1/2) 300 235 90×130 ↓PDF ↓CAD
        80(3) 350 265 104×150 ↓PDF ↓CAD
        100(4) 400 330 132×190 ↓PDF ↓CAD
        125(5) 490 400 162×250 ↓PDF --
        150(6) 560 500 202×300 ↓PDF --

        特徴

        • スクリーンは20,40,60,80,100メッシュを常備しています。
        • ご要求に応じてスクリーンの製作もいたします。※
        • ドレン、ベントノズル付きなども製作いたします。
        • 使用温度が150℃を超える場合はご相談ください。
        • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
        • SCS16Aも製作できます。
        • ※ 100メッシュを超えるスクリーンについてはコチラをご覧ください。
        • ※ 初期圧力損失はコチラをご覧ください。
        • ※ 特殊仕様はコチラをご覧ください。

        基本仕様

        接続 JIS10kRF
        最高使用圧力 1.0MPa
        最高使用温度 150℃
        スクリーン 内網60メッシュ

        材質

        本体 スクリーン ガスケット
        10FUL-14A SCS14A SUS316 PTFE

        寸法表

        サイズ L H スクリーンφd0×1 図面データ CADデータ
        15(1/2) 156 112 33×70 ↓PDF ↓CAD
        20(3/4) 160 112 33×70 ↓PDF ↓CAD
        25(1) 180 130 43×80 ↓PDF ↓CAD
        32(1 1/4) 230 158 63×90 ↓PDF ↓CAD
        40(1 1/2) 230 158 63×90 ↓PDF ↓CAD
        50(2) 260 183 78×110 ↓PDF ↓CAD
        65(2 1/2) 300 235 90×130 ↓PDF ↓CAD
        80(3) 350 265 104×150 ↓PDF ↓CAD
        100(4) 400 330 132×190 ↓PDF ↓CAD
        125(5) 490 400 162×250 ↓PDF ↓CAD
        150(6) 560 500 202×300 ↓PDF ↓CAD

        特徴

        • ご要求に応じてスクリーンの製作もいたします。※
        • ドレン、ベントノズル付きなども製作いたします。
        • 使用温度が150℃を超える場合はご相談ください。
        • SCS16Aも製作できます。
        • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
        • ※ 100メッシュを超えるスクリーンについてはコチラをご覧ください。
        • ※ 初期圧力損失はコチラをご覧ください。
        • ※ 特殊仕様はコチラをご覧ください。

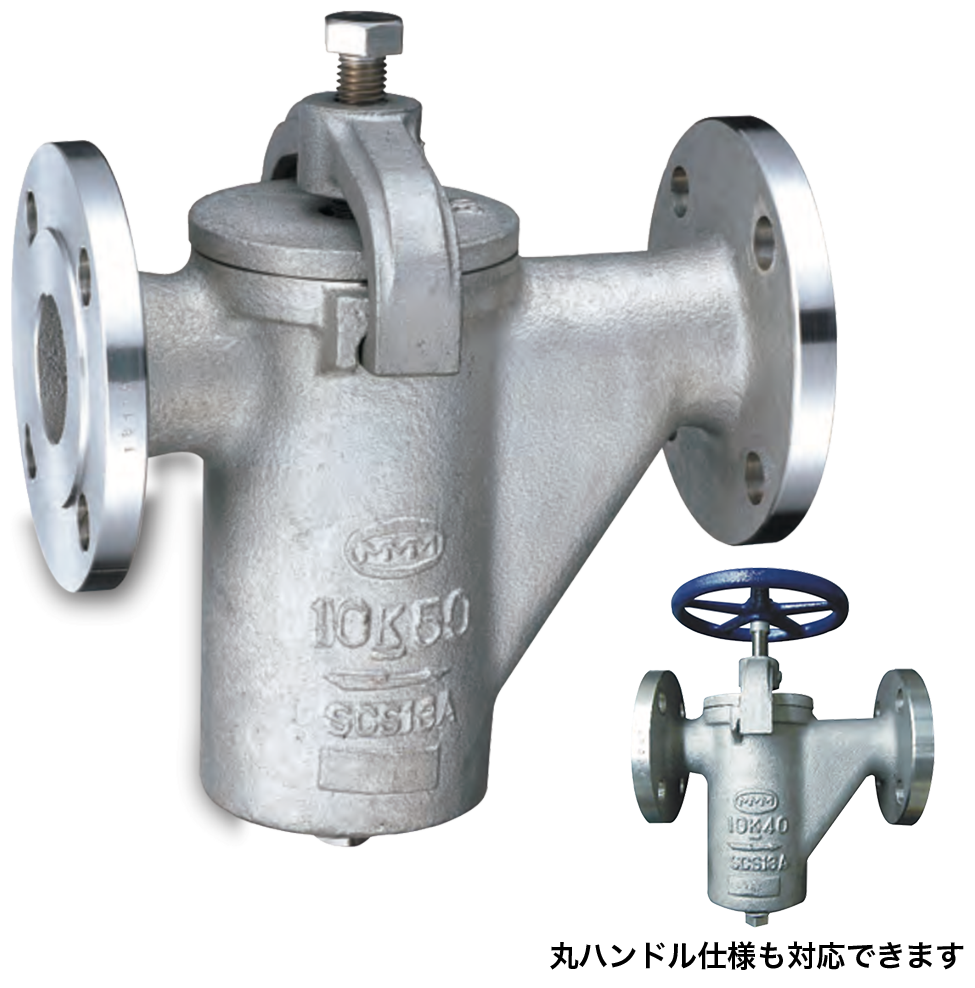

    • ワンタッチ式

      • 10FUL-1-13A、10FUL-1-14A

        ワンタッチ式

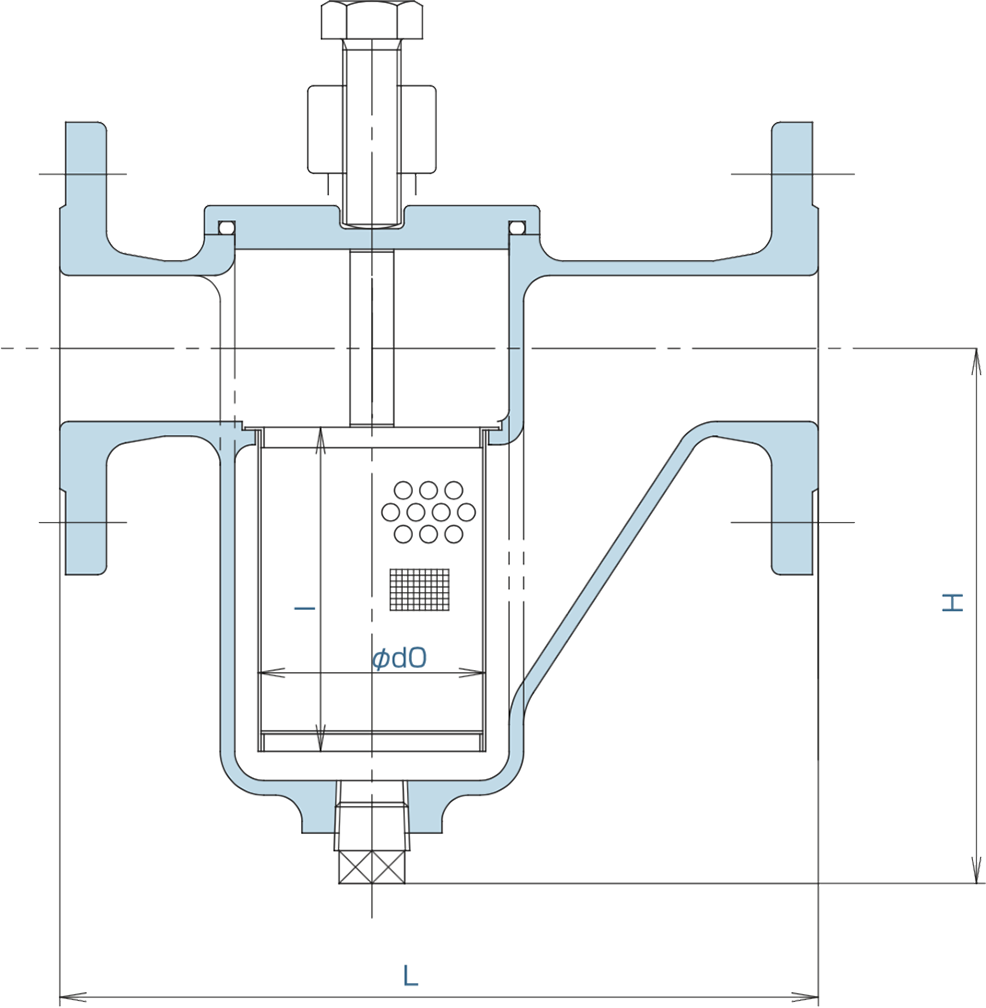

        ワンタッチ式図面

          基本仕様

          接続 JIS10kRF
          最高使用圧力 1.0MPa
          最高使用温度 130℃
          スクリーン 内網60メッシュ

          材質

          本体 スクリーン O-リング
          10FUL-1-13A SCS13A SUS304 FPM

          寸法表

          サイズ L H スクリーンφd0×1 図面データ CADデータ
          15(1/2) 156 112 33×70 ↓PDF ↓CAD
          20(3/4) 160 112 33×70 ↓PDF ↓CAD
          25(1) 180 130 43×80 ↓PDF ↓CAD
          32(1 1/4) 230 158 63×90 ↓PDF ↓CAD
          40(1 1/2) 230 158 63×90 ↓PDF ↓CAD
          50(2) 260 183 78×110 ↓PDF ↓CAD
          65(2 1/2) 280 216 90×130 ↓PDF ↓CAD
          80(3) 300 243 104×150 ↓PDF ↓CAD
          100(4) 360 298 132×190 ↓PDF ↓CAD

          特徴

          • スクリーンは容易に取り出せます。
          • スクリーンは20,40,60,80,100メッシュを常備しています。
          • ご要求に応じてスクリーンの製作もいたします。※
          • ドレン、ベントノズル付きなども製作いたします。
          • 使用温度が130℃を超える場合はご相談ください。
          • SCS16Aも製作できます。
          • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
          • ※ 100メッシュを超えるスクリーンについてはコチラをご覧ください。
          • ※ 初期圧力損失はコチラをご覧ください。
          • ※ 特殊仕様はコチラをご覧ください。

          基本仕様

          接続 JIS10kRF
          最高使用圧力 1.0MPa
          最高使用温度 130℃
          スクリーン 内網60メッシュ

          材質

          本体 スクリーン O-リング
          10FUL-1-14A SCS14A SUS316 FPM

          寸法表

          サイズ L H スクリーンφd0×1 図面データ CADデータ
          15(1/2) 156 112 33×70 -- ↓CAD
          20(3/4) 160 112 33×70 -- ↓CAD
          25(1) 180 130 43×80 -- ↓CAD
          32(1 1/4) 230 158 63×90 -- ↓CAD
          40(1 1/2) 230 158 63×90 -- ↓CAD
          50(2) 260 183 78×110 -- ↓CAD
          65(2 1/2) 280 216 90×130 -- ↓CAD
          80(3) 300 243 104×150 -- ↓CAD
          100(4) 360 298 132×190 -- ↓CAD

          特徴

          • スクリーンは容易に取り出せます。
          • ご要求に応じてスクリーンの製作もいたします。※
          • ドレン、ベントノズル付きなども製作いたします。
          • 使用温度が130℃を超える場合はご相談ください。
          • SCS16Aも製作できます。
          • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
          • ※ 100メッシュを超えるスクリーンについてはコチラをご覧ください。
          • ※ 初期圧力損失はコチラをご覧ください。
          • ※ 特殊仕様はコチラをご覧ください。
      • 鋼板製U型(バケット型)ストレーナー

        • 10FUP-04、10FUP-SP

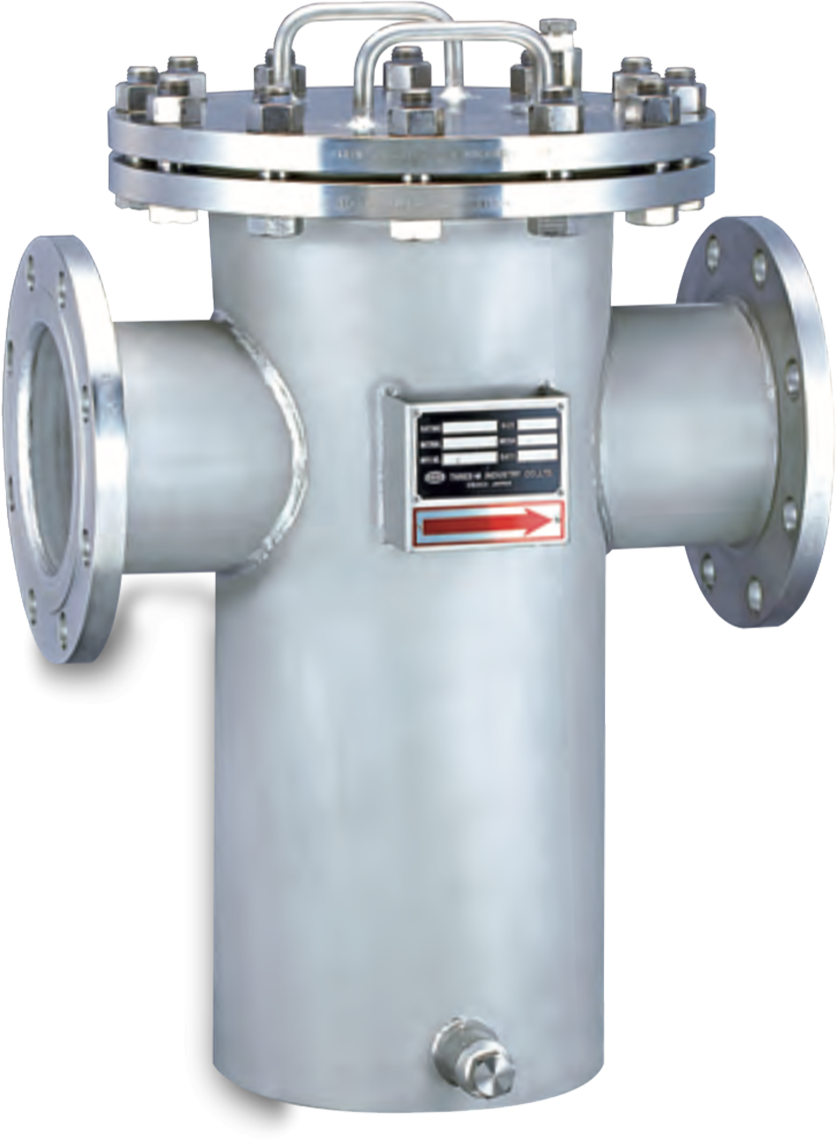

          鋼板製U型(バケット型)ストレーナー

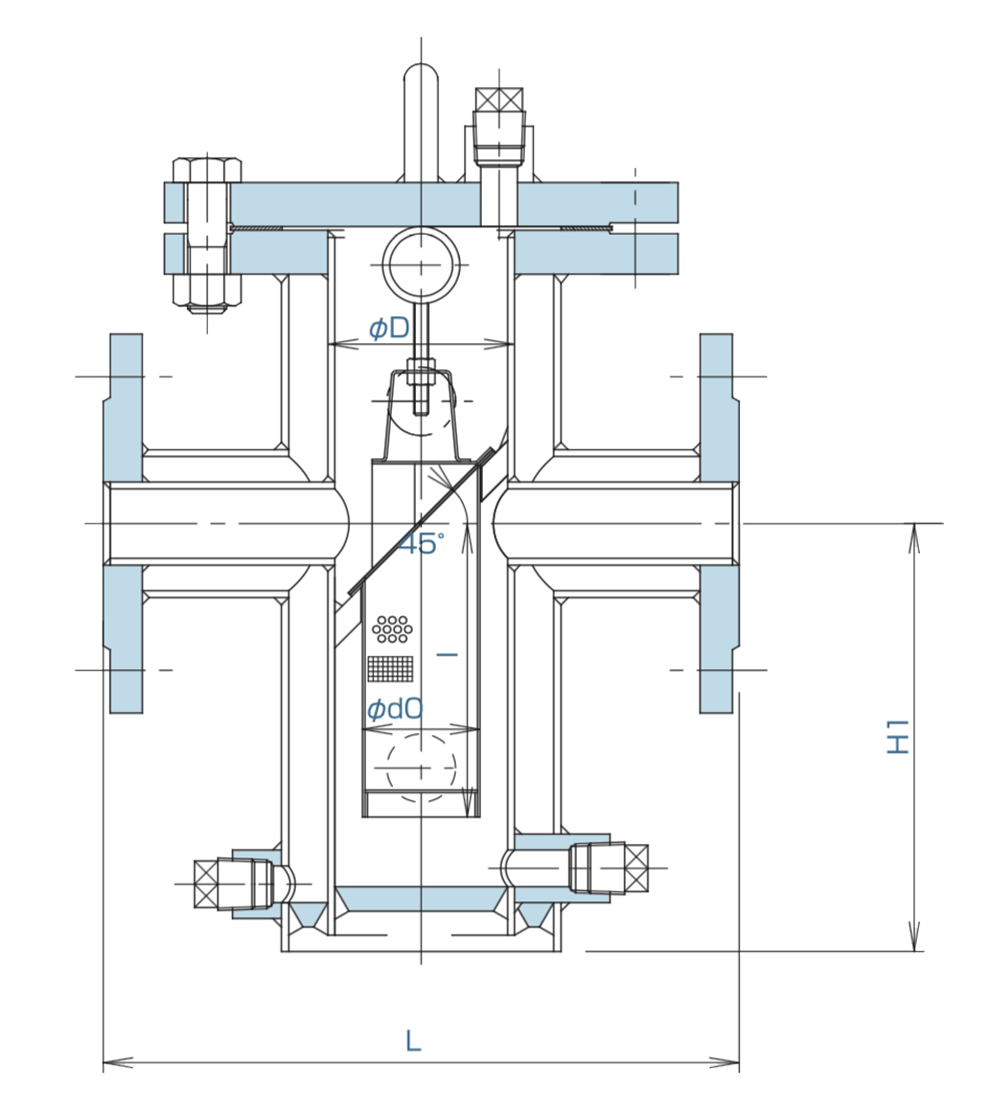

          鋼板製U型(バケット型)ストレーナー図面
          鋼板製U型(バケット型)ストレーナー型式コード表

            基本仕様

            接続 本体材質 最高使用圧力 最高使用温度
            JIS 10kRF SUS304
            SUS316
            SUS316L
            1.0MPa 150℃
            JPI 150LbRF
            JIS 16kRF 1.6MPa
            JIS 20kRF 2.0MPa
            JPI 300LbRF
            JIS 10kRF SGP
            (STPY)
            1.0MPa 100℃
            JPI 150LbRF
            JIS 16kRF STPG 1.6MPa 200℃
            JIS 20kRF 2.0MPa
            JPI 300LbRF

            寸法表

            サイズ L H1 φD スクリーンφd0×1 図面データ CADデータ
            25(1) 180 160 89.1 45×120 ↓PDF -
            32(1 1/4) 200 160 89.1 45×120 ↓PDF -
            40(1 1/2) 260 175 114.3 70×130 ↓PDF -
            50(2) 260 175 114.3 70×130 ↓PDF -
            65(2 1/2) 330 220 139.8 90×170 ↓PDF -
            80(3) 340 260 165.2 110×200 ↓PDF -
            100(4) 400 310 216.3 140×250 ↓PDF -
            125(5) 480 370 216.3 140×320 ↓PDF -
            150(6) 500 430 267.4 190×365 ↓PDF -
            200(8) 560 540 318.5 240×465 ↓PDF -
            250(10) 660 650 406.5 300×570 ↓PDF -
            300(12) 750 860 457.2 330×720 ↓PDF -
            350(14) 800 980 508.0 370×870 ↓PDF -

            上記の寸法は、JIS 10k規格品の標準寸法です。
            その他の規格品はお問い合わせください。

            • 接続規格、流体、使用圧力、使用温度に合わせて製作いたします。
            • 面間など、ご要望に応じて製作いたします。
            • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
            • ※ 初期圧力損失はコチラをご覧ください。
            • ※ 特殊仕様はコチラをご覧ください。

            基本仕様

            接続 本体材質 最高使用圧力 最高使用温度
            JIS 10kRF SUS304
            SUS316
            SUS316L
            1.0MPa 150℃
            JPI 150LbRF
            JIS 16kRF 1.6MPa
            JIS 20kRF 2.0MPa
            JPI 300LbRF
            JIS 10kRF SGP
            (STPY)
            1.0MPa 100℃
            JPI 150LbRF
            JIS 16kRF STPG 1.6MPa 200℃
            JIS 20kRF 2.0MPa
            JPI 300LbRF

            寸法表

            サイズ L H1 φD スクリーンφd0×1 図面データ CADデータ
            25(1) 180 160 89.1 45×120 - -
            32(1 1/4) 200 160 89.1 45×120 - -
            40(1 1/2) 260 175 114.3 70×130 - -
            50(2) 260 175 114.3 70×130 - -
            65(2 1/2) 330 220 139.8 90×170 - -
            80(3) 340 260 165.2 110×200 - -
            100(4) 400 310 216.3 140×250 - -
            125(5) 480 370 216.3 140×320 - -
            150(6) 500 430 267.4 190×365 - -
            200(8) 560 540 318.5 240×465 - -
            250(10) 660 650 406.5 300×570 - -
            300(12) 750 860 457.2 330×720 - -
            350(14) 800 980 508.0 370×870 - -

            上記の寸法は、JIS 10k規格品の標準寸法です。
            その他の規格品はお問い合わせください。

            • 接続規格、流体、使用圧力、使用温度に合わせて製作いたします。
            • 面間など、ご要望に応じて製作いたします。
            • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
            • ※ 初期圧力損失はコチラをご覧ください。
            • ※ 特殊仕様はコチラをご覧ください。
        • 段違い型U型ストレーナー

          • FUDPシリーズ

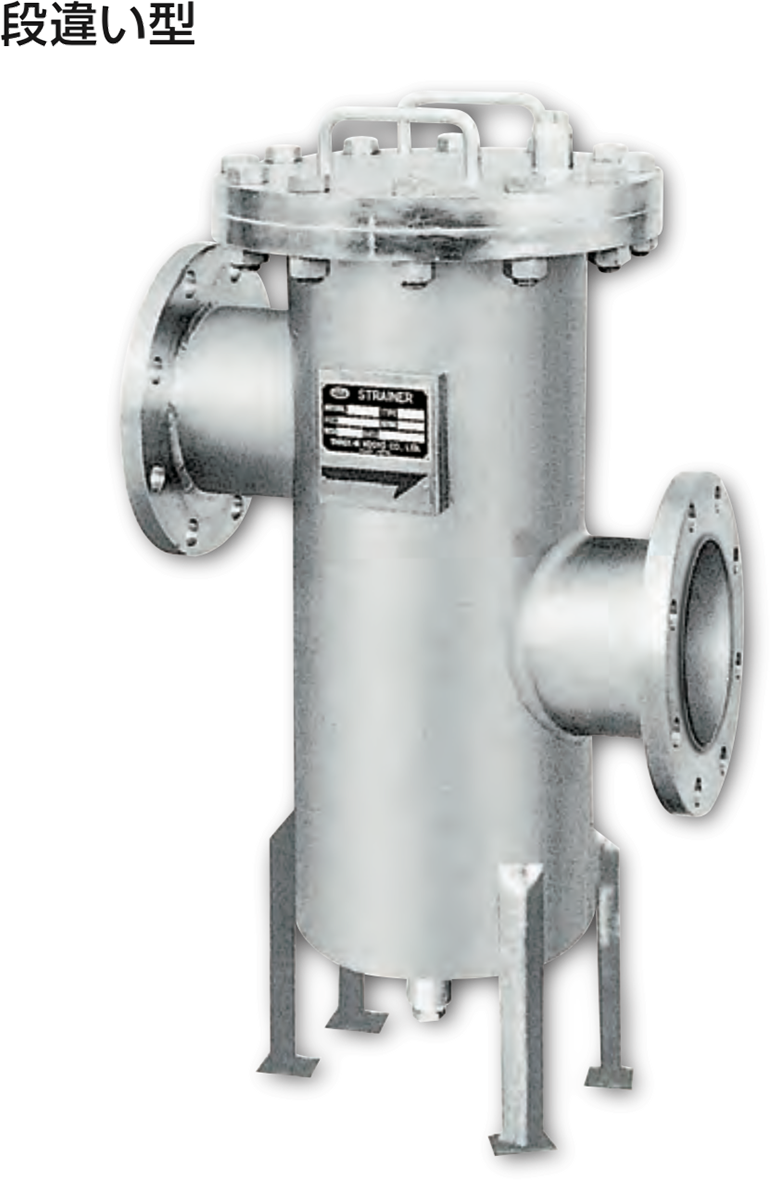

            段違い型

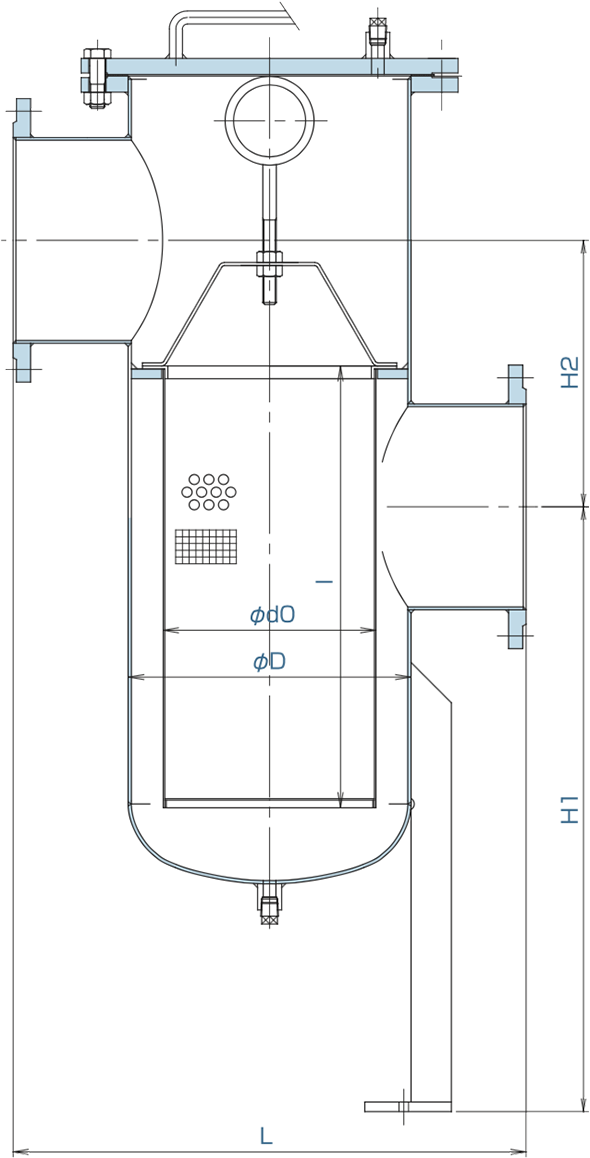

            段違い型図面

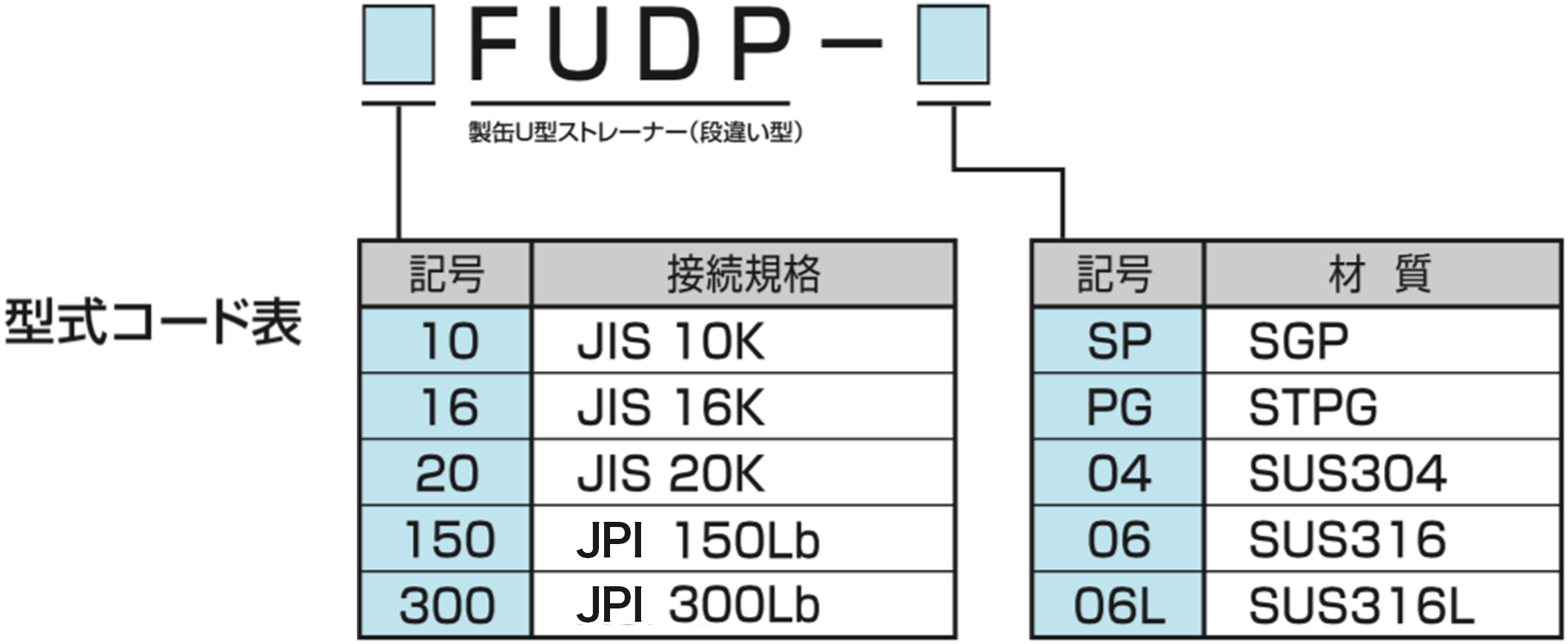

            鋼段違い型コード表

              基本仕様

              接続 本体材質 最高使用圧力 最高使用温度
              JIS 10kRF SUS304
              SUS316
              SUS316L
              1.0MPa 150℃
              JPI 150LbRF
              JIS 16kRF 1.6MPa
              JIS 20kRF 2.0MPa
              JPI 300LbRF
              JIS 10kRF SGP
              (STPY)
              1.0MPa 100℃
              JPI 150LbRF
              JIS 16kRF STPG 1.6MPa 200℃
              JIS 20kRF 2.0MPa
              JPI 300LbRF

              寸法表

              サイズ L H1 H2 φD スクリーンφd0×1 図面データ CADデータ
              400(16) 900 1290 560 558.8 450×1000 - -
              450(18) 1000 1350 600 609.6 480×1060 - -
              500(20) 1060 1400 650 711.2 560×1120 - -

              上記の寸法は、JIS 10k規格品の標準寸法です。
              その他の規格品はお問い合わせください。

              • 接続規格、流体、使用圧力、使用温度に合わせて製作いたします。
              • 面間など、ご要望に応じて製作いたします。
              • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
              • ※ 初期圧力損失はコチラをご覧ください。
              • ※ 特殊仕様はコチラをご覧ください。

              基本仕様

              接続 本体材質 最高使用圧力 最高使用温度
              JIS 10kRF SUS304
              SUS316
              SUS316L
              1.0MPa 150℃
              JPI 150LbRF
              JIS 16kRF 1.6MPa
              JIS 20kRF 2.0MPa
              JPI 300LbRF
              JIS 10kRF SGP
              (STPY)
              1.0MPa 100℃
              JPI 150LbRF
              JIS 16kRF STPG 1.6MPa 200℃
              JIS 20kRF 2.0MPa
              JPI 300LbRF

              寸法表

              サイズ L H1 H2 φD スクリーンφd0×1 図面データ CADデータ
              400(16) 900 1290 560 558.8 450×1000 - -
              450(18) 1000 1350 600 609.6 480×1060 - -
              500(20) 1060 1400 650 711.2 560×1120 - -

              上記の寸法は、JIS 10k規格品の標準寸法です。
              その他の規格品はお問い合わせください。

              • 接続規格、流体、使用圧力、使用温度に合わせて製作いたします。
              • 面間など、ご要望に応じて製作いたします。
              • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
              • ※ 初期圧力損失はコチラをご覧ください。
              • ※ 特殊仕様はコチラをご覧ください。
        • 鋼板製ジャケット式U型ストレーナー

          • FUPSJシリーズ、FUPFJシリーズ

            セミジャケット型  10FUPSJ

            鋼板製ジャケット式U型ストレーナー

            フルジャケット型  10FUPFJ

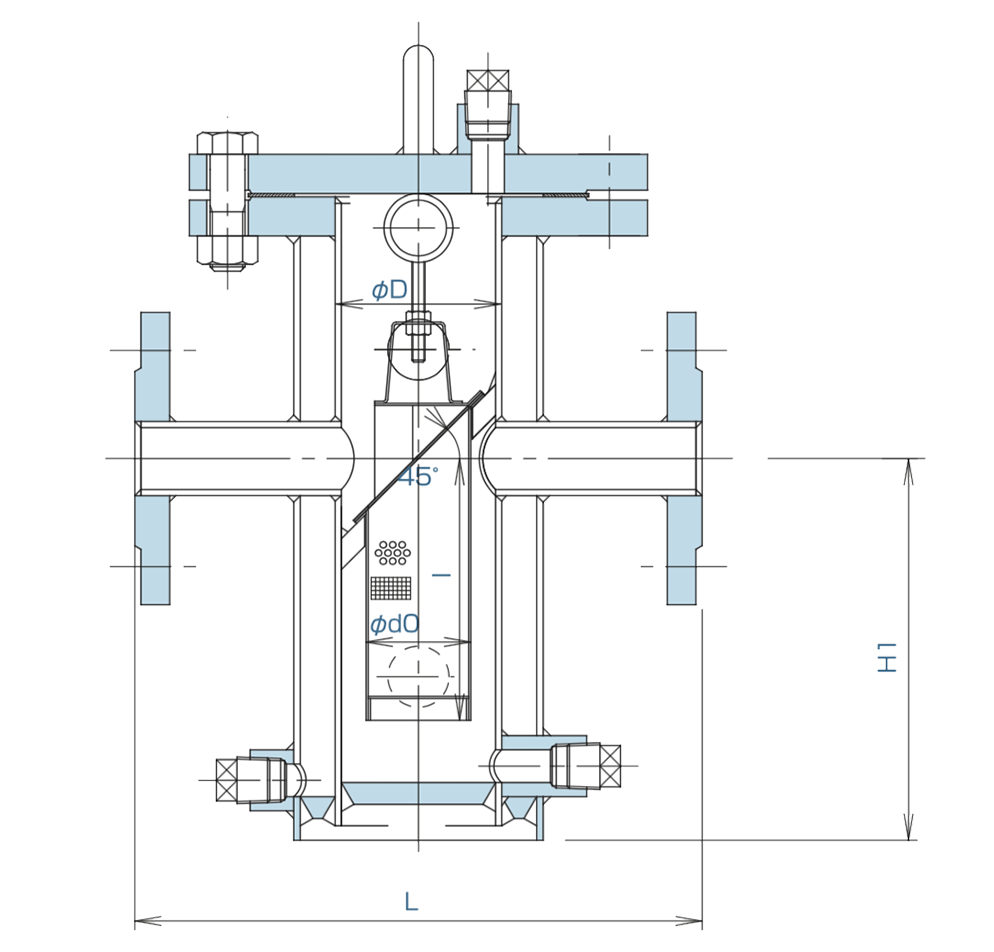

            鋼板製ジャケット式U型ストレーナー図面

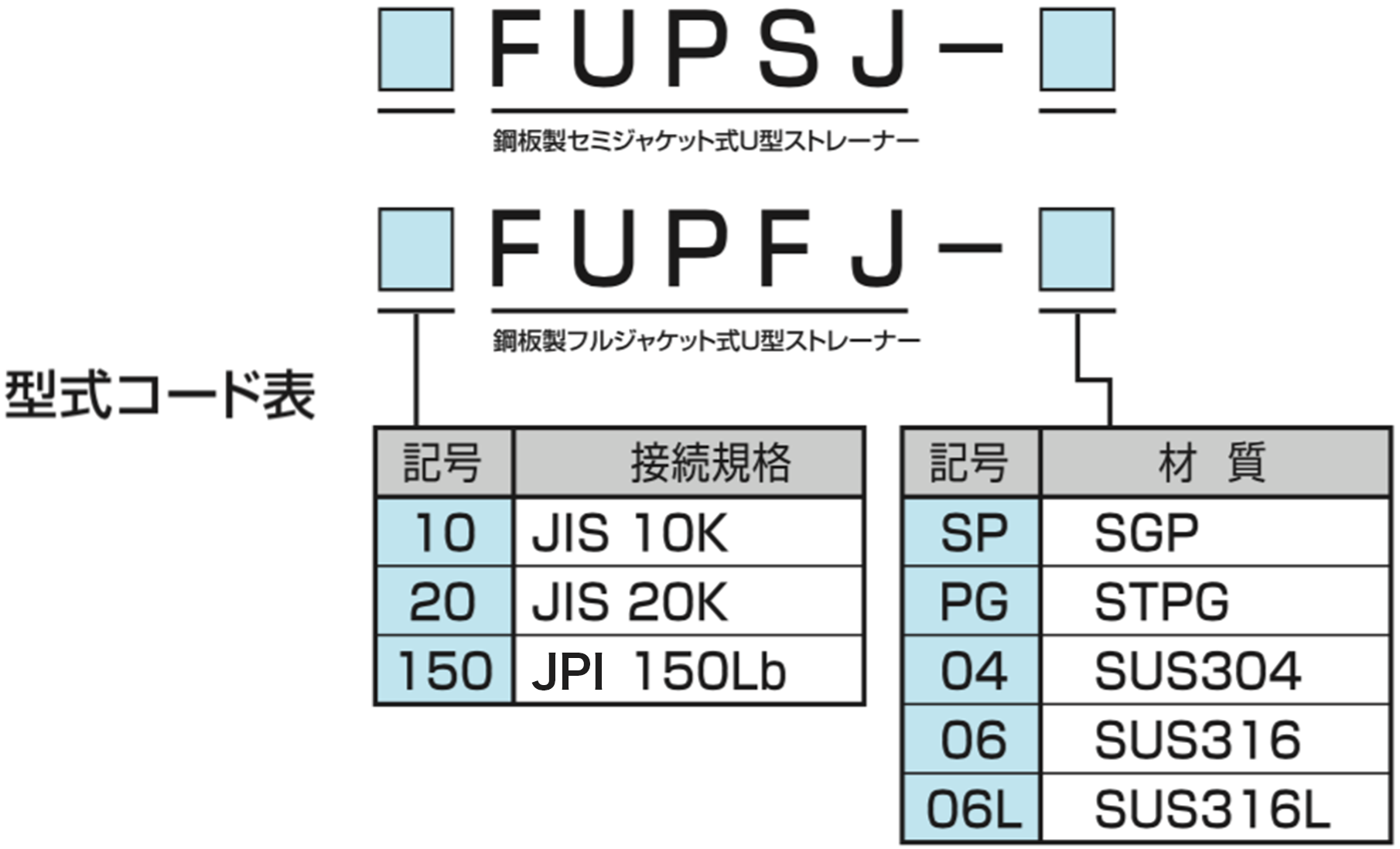

            鋼板製ジャケット式U型ストレーナー型式コード表

              基本仕様

              接続 本体材質 最高使用圧力 最高使用温度
              JIS 10kRF SUS304
              SUS316
              SUS316L
              1.0MPa 150℃
              JPI 150LbRF
              JIS 16kRF 1.6MPa
              JIS 20kRF 2.0MPa
              JPI 300LbRF
              JIS 10kRF SGP
              (STPY)
              1.0MPa 100℃
              JPI 150LbRF
              JIS 16kRF STPG 1.6MPa 200℃
              JIS 20kRF 2.0MPa
              JPI 300LbRF

              寸法表

              サイズ L H1 φD スクリーンφd0×1 図面データ CADデータ
              15(1/2) 330 175 89.1 45×120 -- --
              20(3/4) 330 175 89.1 45×120 -- --
              25(1) 330 175 89.1 45×120 -- --
              32(1 1/4) 330 175 89.1 45×120 -- --
              40(1 1/4) 340 190 114.3 70×130 -- --
              50(2) 340 190 114.3 70×130 -- --
              65(2 1/2) 400 250 139.8 90×170 -- --
              80(3) 400 280 165.2 110×200 -- --
              100(4) 500 330 216.3 140×250 -- --
              125(5) 500 400 216.3 140×320 -- --
              150(6) 560 465 267.4 190×365 -- --
              200(8) 660 565 318.5 240×455 -- --
              250(10) 800 690 406.4 300×570 -- --

              上記の寸法は、JIS 10k規格品の標準寸法です。
              その他の規格品はお問い合わせください。

              • 接続規格、流体、使用圧力、使用温度に合わせて製作いたします。
              • 面間など、ご要望に応じて製作いたします。
              • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
              • ※ 初期圧力損失はコチラをご覧ください。
              • ※ 特殊仕様はコチラをご覧ください。

              基本仕様

              接続 本体材質 最高使用圧力 最高使用温度
              JIS 10kRF SUS304
              SUS316
              SUS316L
              1.0MPa 150℃
              JPI 150LbRF
              JIS 16kRF 1.6MPa
              JIS 20kRF 2.0MPa
              JPI 300LbRF
              JIS 10kRF SGP
              (STPY)
              1.0MPa 100℃
              JPI 150LbRF
              JIS 16kRF STPG 1.6MPa 200℃
              JIS 20kRF 2.0MPa
              JPI 300LbRF

              寸法表

              サイズ L H1 φD スクリーンφd0×1 図面データ CADデータ
              15×40 330 175 89.1 45×120 -- --
              20×50 330 175 89.1 45×120 -- --
              25×50 330 175 89.1 45×120 -- --
              32×65 330 175 89.1 45×120 -- --
              40×65 340 190 114.3 70×130 -- --
              50×80 340 190 114.3 70×130 -- --
              65×100 400 250 139.8 90×170 -- --
              80×125 400 280 165.2 110×200 -- --
              100×150 500 330 216.3 140×250 -- --
              125×200 500 400 216.3 140×320 -- --
              150×200 560 465 267.4 190×365 -- --
              200×250 660 565 318.5 240×455 -- --
              250×300 800 690 406.4 300×570 -- --

              上記の寸法は、JIS 10k規格品の標準寸法です。
              その他の規格品はお問い合わせください。

              • 接続規格、流体、使用圧力、使用温度に合わせて製作いたします。
              • 面間など、ご要望に応じて製作いたします。
              • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
              • ※ 初期圧力損失はコチラをご覧ください。
              • ※ 特殊仕様はコチラをご覧ください。
