PTFEパッキン仕様ゲージバルブ(フランジ式)

スリーエム工業株式会社はストレーナー・サイトグラス・フートバルブ・地上型フートバルブ・ゲージバルブ・テンポラリー等ステンレスバルブ製造メーカーです。
こちらでは、スリーエム工業株式会社のPTFEパッキン仕様ゲージバルブ(フランジ式)を紹介いたします。
  • PTFEパッキン仕様ゲージバルブ(フランジ式)

    • 10GVF-BB-T-14 ボールチャッキ付 ボール弁付

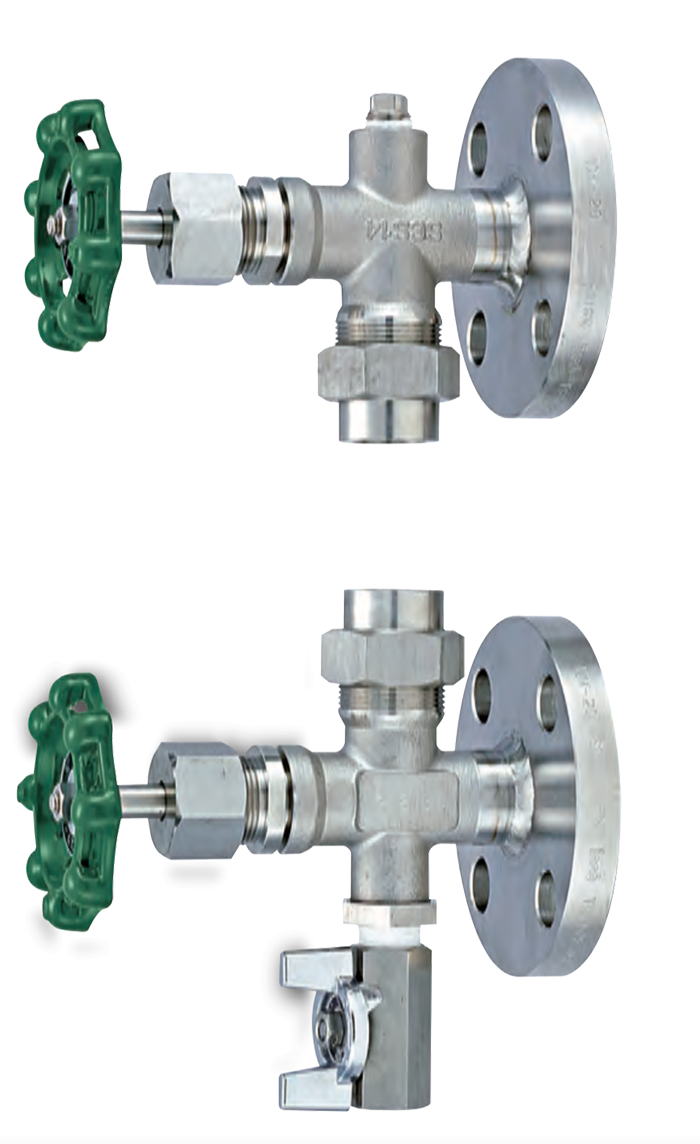

      PTFEパッキン仕様ゲージバルブ(フランジ式)

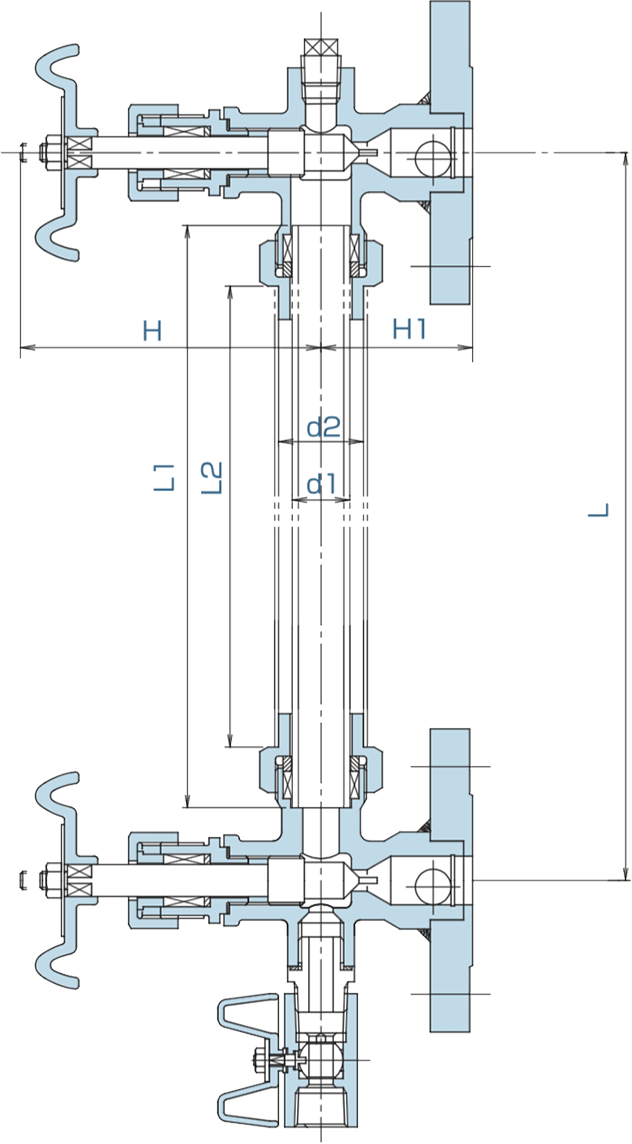

      PTFEパッキン仕様ゲージバルブ(フランジ式)図面
      • 標準仕様

        接続 JIS10k RF
        最高使用圧力 0.5MPa
        最高使用温度 常温

        材質

        本体 フロート シートパッキン
        10GVF-BB-T-14 SCS14 PTFE PTFE

        寸法表

        サイズ H H1 d1 d2 L1 L2 図面データ CADデータ
        10(3/8) 89 41 12 22 L-47 L-80 ↓PDF --
        15(1/2) 89 41 12 22 L-47 L-80 ↓PDF --
        20(3/4) 102 50 19 28 L-48 L-87 ↓PDF --
        25(1) 102 50 19 28 L-48 L-87 ↓PDF --

        特徴

        • ご使用になる流体、温度、圧力などの条件によりガラス製のゲージ管をご使用頂けないことがあります。
        • 耐食性の高いSCS14 / SUS316を使用しています。
        • フロート、シートパッキンには対薬品性の高いPTFEを使用しています。
        • ゲージ管、保護管は別売りです。詳しくはコチラをご覧ください。
