トンガリ型テンポラリー

スリーエム工業株式会社はストレーナー・サイトグラス・フートバルブ・地上型フートバルブ・ゲージバルブ・テンポラリー等ステンレスバルブ製造メーカーです。こちらでは、スリーエム工業株式会社のトンガリ型テンポラリーを紹介いたします。
  • 標準タイプ

    • 10T-2、20T-2、150T-2

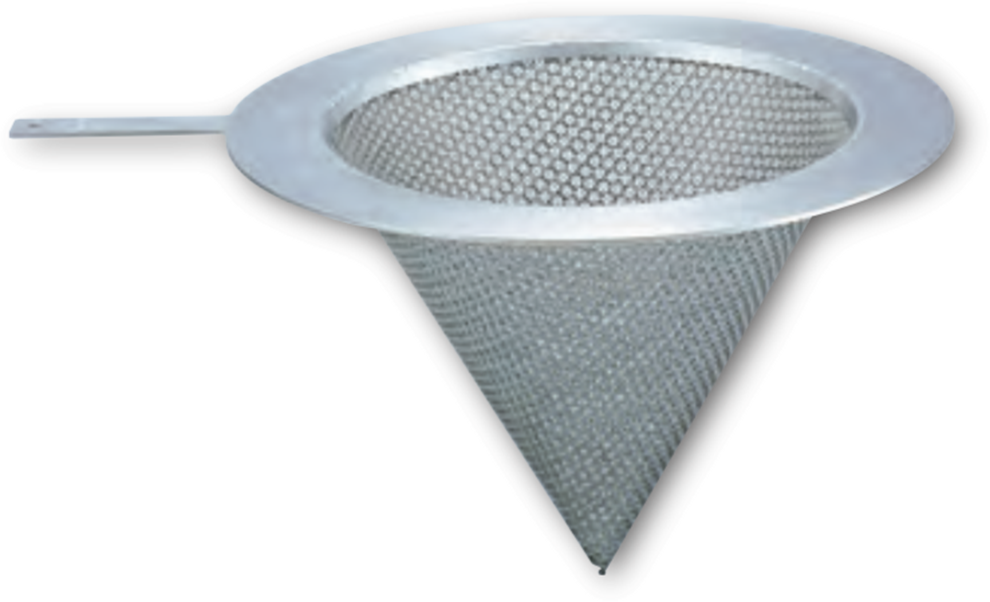

      底付き型テンポラリー(標準タイプ)
      底付き型テンポラリー(標準タイプ)図面
      • 基本仕様

        接続フランジ 型番 材質
        20K 20T-2-04 SUS304

        寸法表

        サイズ I t 図面データ CADデータ
        15(1) 22 2 -- ↓CAD
        20(3/4) 26 2 -- ↓CAD
        25(1) 30 2 -- ↓CAD
        32(1 1/2) 35 2 -- ↓CAD
        40(1 1/4) 42 2 -- ↓CAD
        50(2) 52 2 -- ↓CAD
        65(2 1/2) 62 2 -- ↓CAD
        80(3) 74 3 -- ↓CAD
        100(4) 95 3 -- ↓CAD
        125(5) 115 3 -- ↓CAD
        150(6) 140 3 -- ↓CAD
        200(8) 175 3 -- ↓CAD
        250(10) 220 6 -- ↓CAD
        300(12) 260 6 -- ↓CAD
        350(14) 300 6 -- --
        400(16) 340 6 -- --
        450(18) 386 6 -- --
        500(20) 425 -- -- --
        600(24) 510 -- -- --

        特徴

        • 標準は60メッシュです。
        • メッシュや寸法の変更、他の接続規格への変更もできます。
        • 外張り仕様、パンチングプレートのみの製作もいたします。
        • 上記以外の材質でも製作いたします。
          ※同規格のスペーサーが必要になりますので、併せてご用命ください。

        その他、テンポラリー関連情報はコチラに掲載しております。

  • トンガリ型テンポラリー(ロングタイプ)

    • 10TL-2、20TL-2、150TL-2

      トンガリ型レンポラリー(ロング型)図面
      • 基本仕様

        接続フランジ 型番 材質
        10K 10TL-2-04 SUS304

        寸法表

        サイズ I t 図面データ CADデータ
        25(1) 80 2 ↓PDF --
        32(1 1/2) 90 2 ↓PDF --
        40(1 1/4) 100 2 ↓PDF --
        50(2) 120 2 ↓PDF --
        65(2 1/2) 140 2 ↓PDF --
        80(3) 165 2 ↓PDF --
        100(4) 225 2 ↓PDF --
        125(5) 255 3 ↓PDF --
        150(6) 315 3 ↓PDF --
        200(8) 400 3 ↓PDF --
        250(10) 525 3 ↓PDF --
        300(12) 600 3 ↓PDF --

        特徴

        • 標準は60メッシュです。
        • メッシュや寸法の変更、他の接続規格への変更もできます。
        • 外張り仕様、パンチングプレートのみの製作もいたします。
        • 上記以外の材質でも製作いたします。
          ※同規格のスペーサーが必要になりますので、併せてご用命ください。

        その他、テンポラリー関連情報はコチラに掲載しております。

      • 基本仕様

        接続フランジ 型番 材質
        20K 20TL-2-04 SUS304

        寸法表

        サイズ I t 図面データ CADデータ
        25(1) 80 2 -- --
        32(1 1/2) 90 2 -- --
        40(1 1/4) 100 2 -- --
        50(2) 120 2 -- --
        65(2 1/2) 140 2 -- --
        80(3) 165 2 -- --
        100(4) 225 2 -- --
        125(5) 255 3 -- --
        150(6) 315 3 -- --
        200(8) 400 3 -- --
        250(10) 525 3 -- --
        300(12) 600 3 -- --

        特徴

        • 標準は60メッシュです。
        • メッシュや寸法の変更、他の接続規格への変更もできます。
        • 外張り仕様、パンチングプレートのみの製作もいたします。
        • 上記以外の材質でも製作いたします。
          ※同規格のスペーサーが必要になりますので、併せてご用命ください。

        その他、テンポラリー関連情報はコチラに掲載しております。

      • 基本仕様

        接続フランジ 型番 材質
        150Lb 150TL-2-04 SUS304

        寸法表

        サイズ I t 図面データ CADデータ
        25(1) 80 2 ↓PDF --
        32(1 1/2) 90 2 ↓PDF --
        40(1 1/4) 100 2 ↓PDF --
        50(2) 120 2 ↓PDF --
        65(2 1/2) 140 2 ↓PDF --
        80(3) 165 2 ↓PDF --
        100(4) 225 2 ↓PDF --
        125(5) 255 3 ↓PDF --
        150(6) 315 3 ↓PDF --
        200(8) 400 3 ↓PDF --
        250(10) 525 3 ↓PDF --
        300(12) 600 3 ↓PDF --

        特徴

        • 標準は60メッシュです。
        • メッシュや寸法の変更、他の接続規格への変更もできます。
        • 外張り仕様、パンチングプレートのみの製作もいたします。
        • 上記以外の材質でも製作いたします。
          ※同規格のスペーサーが必要になりますので、併せてご用命ください。

        その他、テンポラリー関連情報はコチラに掲載しております。
