フランジ式フートバルブ

スリーエム工業株式会社はストレーナー・サイトグラス・フートバルブ・地上型フートバルブ・ゲージバルブ・テンポラリー等ステンレスバルブ製造メーカーです。
こちらでは、スリーエム工業株式会社のフートバルブを紹介いたします。
  • フランジ式

    • 10FF-13(10FF-H-13、10FF-S-13、10FF-C-13)

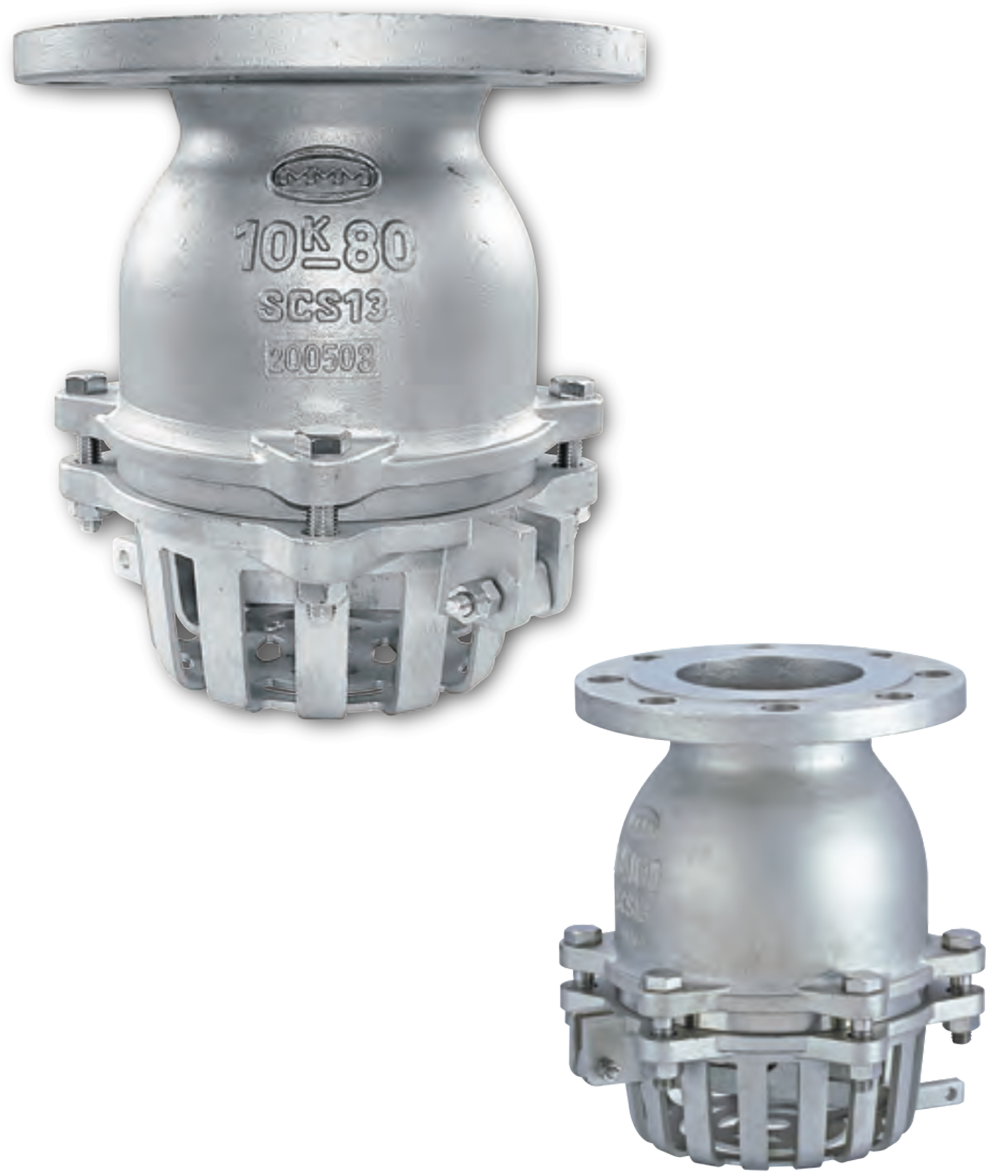

      フランジ式フートバルブ

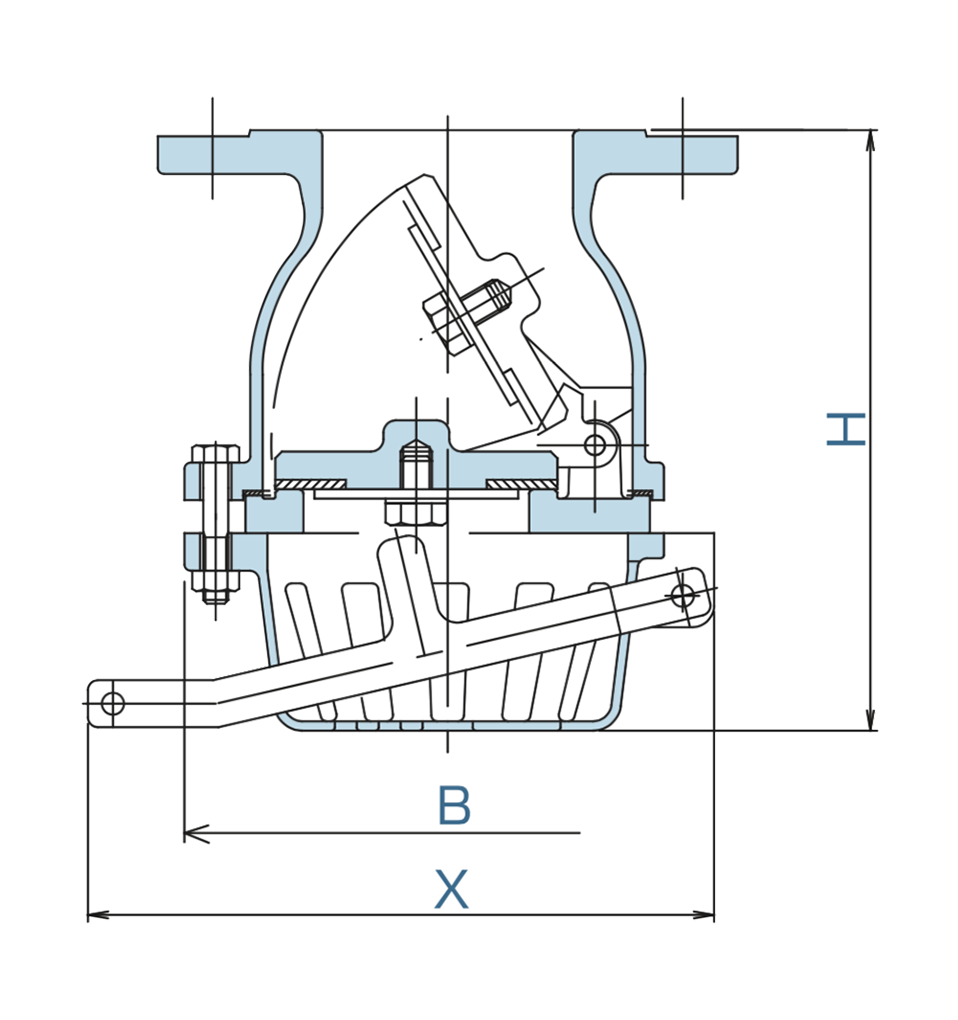

      フランジ式フートバルブ図面
      • 標準仕様

        接続 JIS 10kRF(フランジ厚み薄型)
        最高使用圧力 0.1MPa

        材質

        -- 本体 シートパッキン ガスケット
        10FF-13 SCS13 C.R ノンアス

        寸法表

        サイズ B H X 図面データ CADデータ
        40(1 1/2) 140 155 160 ↓PDF ↓CAD
        50(2) 140 155 160 ↓PDF ↓CAD
        65(2 1/2) 158 175 175 ↓PDF ↓CAD
        80(3) 168 195 200 ↓PDF ↓CAD
        100(4) 232 255 240 ↓PDF ↓CAD
        125(5) 255 285 260 ↓PDF ↓CAD
        150(6) 278 335 320 ↓PDF ↓CAD
        200(8) 352 397 350 ↓PDF ↓CAD
        250(10) 436 505 440 ↓PDF ↓CAD
        300(12) 515 630 650 ↓PDF ↓CAD
        350(14) 560 660 615 ↓PDF ↓CAD
        400(16) 875 675 790 ↓PDF ↓CAD
        450(18) 875 790 928 ↓PDF ↓CAD
        500(20) 675 810 928 ↓PDF ↓CAD
        550(22) 955 860 1075 ↓PDF ↓CAD
        600(24) 955 880 1075 ↓PDF ↓CAD

        特徴

        • ポンプ吸込菅の先端にフランジ接続する逆止弁です。
        • 腐食に強いステンレス製です。
        • 液槽の液体が無くなっても落水しません。
        • 点検用ワイヤー、クリップ、チェーン、シャックルは別売です。詳しくはコチラをご覧ください。
        • ※初期圧力損失はコチラをご覧ください。
        • 関連機器(サクションユニット、井戸フランジ等)の詳細はコチラをご覧ください。

        使用条件一覧表

        製品番号 用途別 使用条件
        10FF-13 標準品 常温 スタンダード品
        10FF-H-13 蓄熱用 60℃〜80℃ 蓄熱槽にお使いください。
        10FF-S-13 高温用 100℃以下 比較的高温の流体にお使いください。
        10FF-C-13 ケミカル用 100℃以下 ゴム質シートパッキンが使用できない流体にお使いください。
      • 標準仕様

        接続 JIS 10kRF(フランジ厚み薄型)
        最高使用圧力 0.1MPa

        材質

        -- 本体 シートパッキン ガスケット
        10FF-H-13 SCS13 シリコン PTFE

        寸法表

        サイズ B H X 図面データ CADデータ
        40(1 1/2) 140 155 160 ↓PDF ↓CAD
        50(2) 140 155 160 ↓PDF ↓CAD
        65(2 1/2) 158 175 175 ↓PDF ↓CAD
        80(3) 168 195 200 ↓PDF ↓CAD
        100(4) 232 255 240 ↓PDF ↓CAD
        125(5) 255 285 260 ↓PDF ↓CAD
        150(6) 278 335 320 ↓PDF ↓CAD
        200(8) 352 397 350 ↓PDF ↓CAD
        250(10) 436 505 440 ↓PDF ↓CAD
        300(12) 515 630 650 ↓PDF ↓CAD
        350(14) 560 660 615 ↓PDF ↓CAD
        400(16) 875 675 790 ↓PDF ↓CAD
        450(18) 875 790 928 ↓PDF ↓CAD
        500(20) 675 810 928 ↓PDF ↓CAD
        550(22) 955 860 1075 ↓PDF ↓CAD
        600(24) 955 880 1075 ↓PDF ↓CAD

        特徴

        • ポンプ吸込菅の先端にフランジ接続する逆止弁です。
        • 腐食に強いステンレス製です。
        • 液槽の液体が無くなっても落水しません。
        • 点検用ワイヤー、クリップ、チェーン、シャックルは別売です。詳しくはコチラをご覧ください。
        • ※初期圧力損失はコチラをご覧ください。
        • 関連機器(サクションユニット、井戸フランジ等)の詳細はコチラをご覧ください。

        使用条件一覧表

        製品番号 用途別 使用条件
        10FF-13 標準品 常温 スタンダード品
        10FF-H-13 蓄熱用 60℃〜80℃ 蓄熱槽にお使いください。
        10FF-S-13 高温用 100℃以下 比較的高温の流体にお使いください。
        10FF-C-13 ケミカル用 100℃以下 ゴム質シートパッキンが使用できない流体にお使いください。
      • 標準仕様

        接続 JIS 10kRF(フランジ厚み薄型)
        最高使用圧力 0.1MPa

        材質

        -- 本体 シートパッキン ガスケット
        10FF-S-13 SCS13 FPM PTFE

        寸法表

        サイズ B H X 図面データ CADデータ
        40(1 1/2) 140 155 160 ↓PDF ↓CAD
        50(2) 140 155 160 ↓PDF ↓CAD
        65(2 1/2) 158 175 175 ↓PDF ↓CAD
        80(3) 168 195 200 ↓PDF ↓CAD
        100(4) 232 255 240 ↓PDF ↓CAD
        125(5) 255 285 260 ↓PDF ↓CAD
        150(6) 278 335 320 ↓PDF ↓CAD
        200(8) 352 397 350 ↓PDF ↓CAD
        250(10) 436 505 440 ↓PDF ↓CAD
        300(12) 515 630 650 ↓PDF ↓CAD
        350(14) 560 660 615 ↓PDF ↓CAD
        400(16) 875 675 790 ↓PDF ↓CAD
        450(18) 875 790 928 ↓PDF ↓CAD
        500(20) 675 810 928 ↓PDF ↓CAD
        550(22) 955 860 1075 ↓PDF ↓CAD
        600(24) 955 880 1075 ↓PDF ↓CAD

        特徴

        • ポンプ吸込菅の先端にフランジ接続する逆止弁です。
        • 腐食に強いステンレス製です。
        • 液槽の液体が無くなっても落水しません。
        • 点検用ワイヤー、クリップ、チェーン、シャックルは別売です。詳しくはコチラをご覧ください。
        • ※初期圧力損失はコチラをご覧ください。
        • 関連機器(サクションユニット、井戸フランジ等)の詳細はコチラをご覧ください。

        使用条件一覧表

        製品番号 用途別 使用条件
        10FF-13 標準品 常温 スタンダード品
        10FF-H-13 蓄熱用 60℃〜80℃ 蓄熱槽にお使いください。
        10FF-S-13 高温用 100℃以下 比較的高温の流体にお使いください。
        10FF-C-13 ケミカル用 100℃以下 ゴム質シートパッキンが使用できない流体にお使いください。
      • 標準仕様

        接続 JIS 10kRF(フランジ厚み薄型)
        最高使用圧力 0.1MPa

        材質

        -- 本体 シートパッキン ガスケット
        10FF-C-13 SCS13 PTFE PTFE

        寸法表

        サイズ B H X 図面データ CADデータ
        40(1 1/2) 140 155 160 -- ↓CAD
        50(2) 140 155 160 -- ↓CAD
        65(2 1/2) 158 175 175 -- ↓CAD
        80(3) 168 195 200 -- ↓CAD
        100(4) 232 255 240 -- ↓CAD
        125(5) 255 285 260 -- ↓CAD
        150(6) 278 335 320 -- ↓CAD
        200(8) 352 397 350 -- ↓CAD
        250(10) 436 505 440 -- ↓CAD
        300(12) 515 630 650 -- ↓CAD
        350(14) 560 660 615 -- ↓CAD
        400(16) 875 675 790 -- ↓CAD
        450(18) 875 790 928 -- ↓CAD
        500(20) 675 810 928 -- ↓CAD
        550(22) 955 860 1075 -- ↓CAD
        600(24) 955 880 1075 -- ↓CAD

        特徴

        • ポンプ吸込菅の先端にフランジ接続する逆止弁です。
        • 腐食に強いステンレス製です。
        • 液槽の液体が無くなっても落水しません。
        • 点検用ワイヤー、クリップ、チェーン、シャックルは別売です。詳しくはコチラをご覧ください。
        • ※初期圧力損失はコチラをご覧ください。
        • 関連機器(サクションユニット、井戸フランジ等)の詳細はコチラをご覧ください。

        使用条件一覧表

        製品番号 用途別 使用条件
        10FF-13 標準品 常温 スタンダード品
        10FF-H-13 蓄熱用 60℃〜80℃ 蓄熱槽にお使いください。
        10FF-S-13 高温用 100℃以下 比較的高温の流体にお使いください。
        10FF-C-13 ケミカル用 100℃以下 ゴム質シートパッキンが使用できない流体にお使いください。
