ECO FOOT（地上型フートバルブ）
スリーエム工業株式会社はストレーナー・サイトグラス・フートバルブ・地上型フートバルブ・ゲージバルブ・テンポラリー等ステンレスバルブ製造メーカーです。
スリーエム工業株式会社のECO FOOT（地上型フートバルブ）を紹介いたします。
-
ECO FOOT（地上型フートバルブ） 10FAFL-1-13A、10FAF-1-04
-

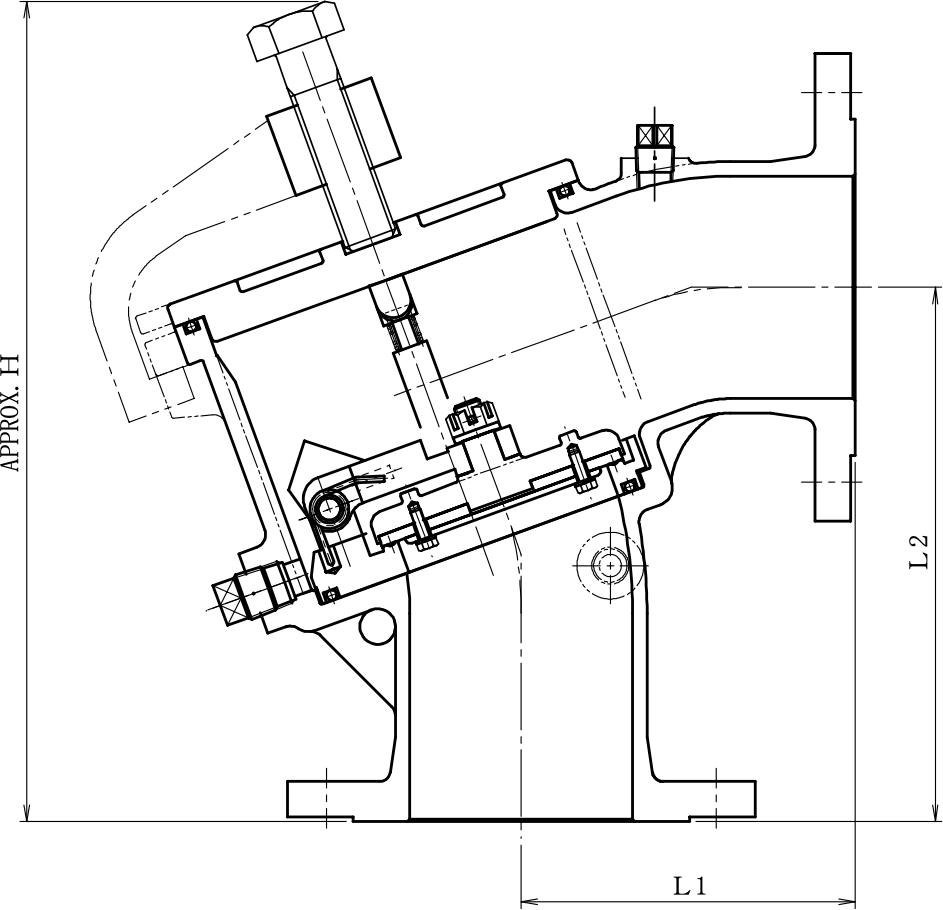

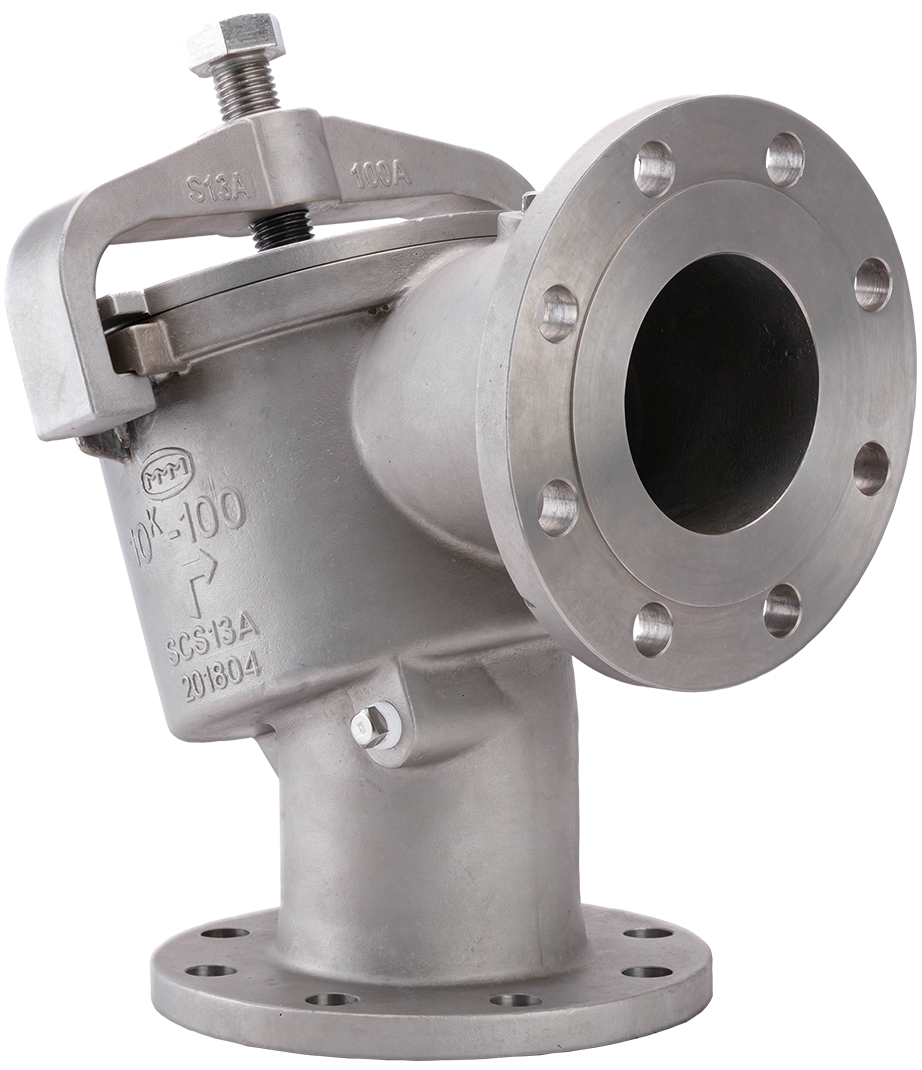

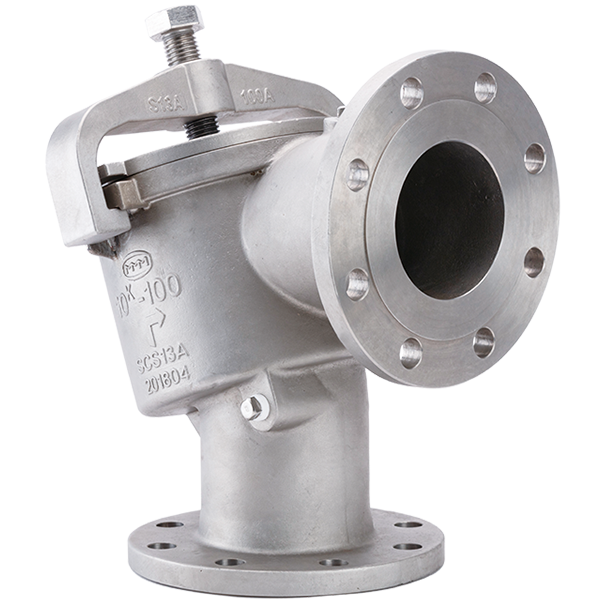

40A〜100A

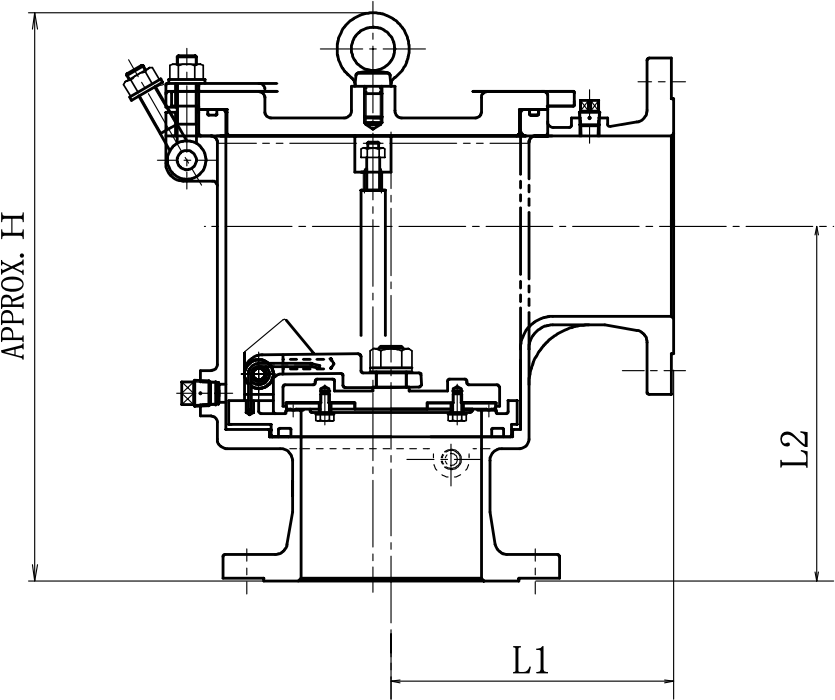

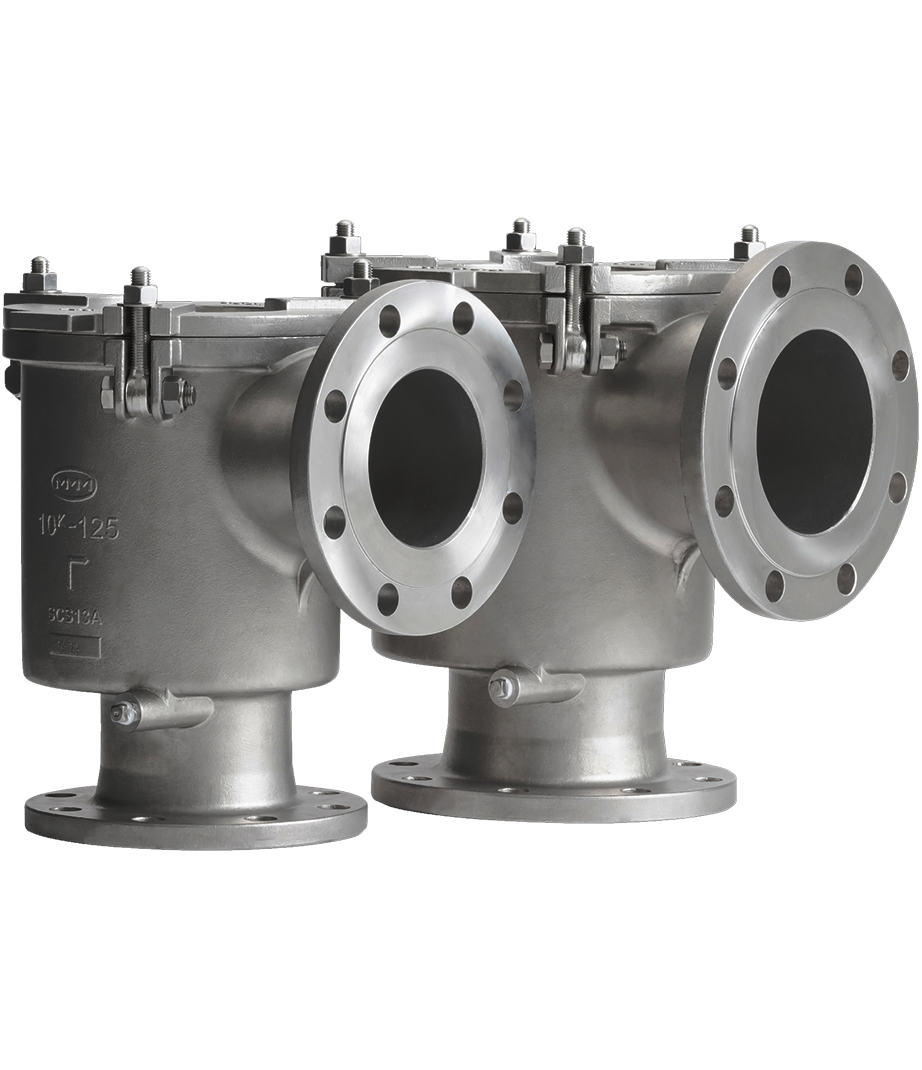

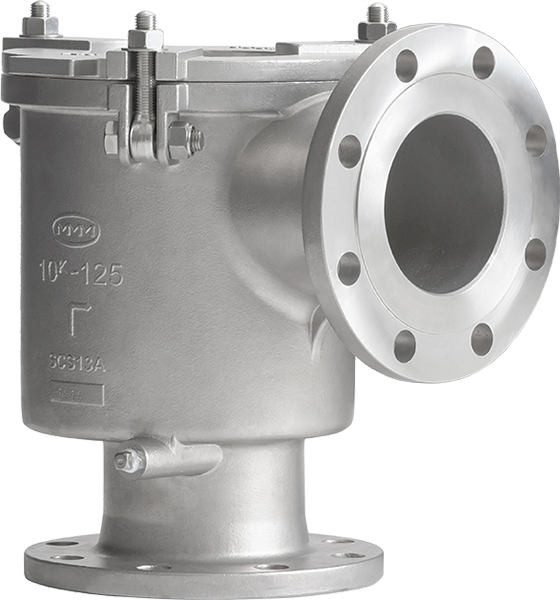

125A〜250A

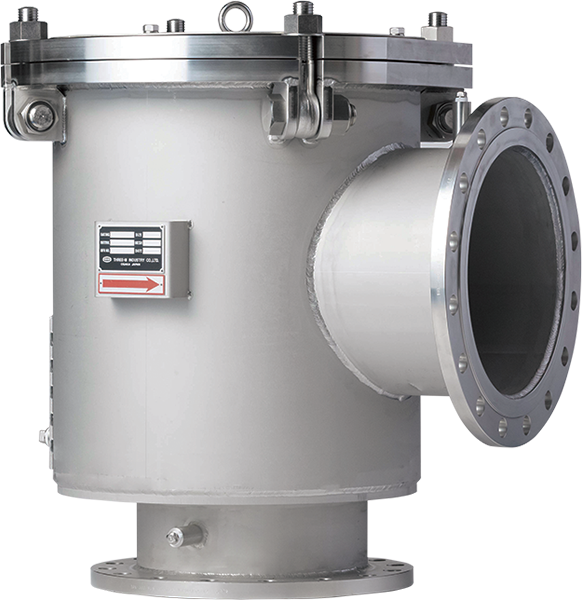

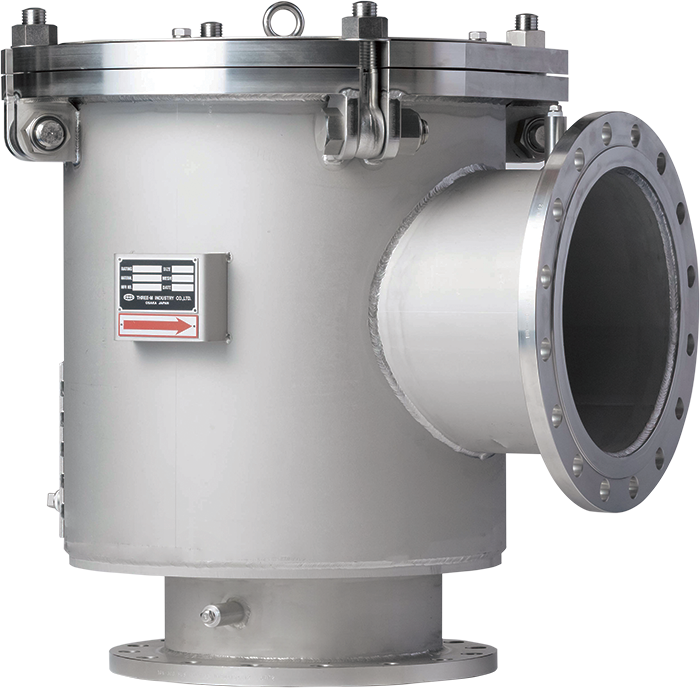

300A / 350A（標準ダビット付）

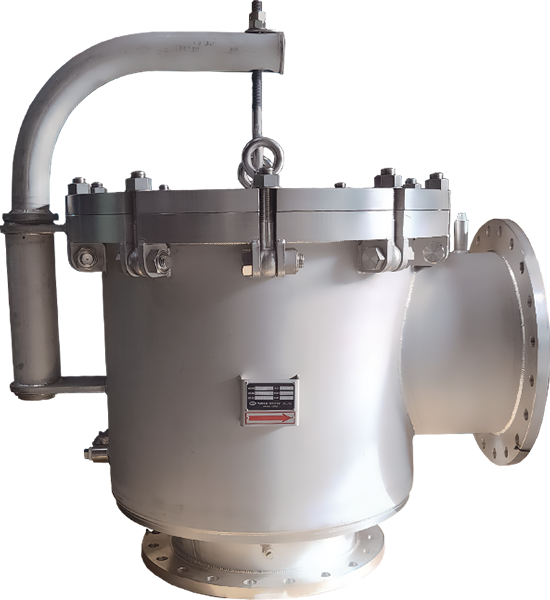

400A〜450A（標準ダビット付＋二枚弁体）
- 10FAFL-1-13A
- 10FAFL-1-13A
-
底フートバルブ・中間フートバルブとECO FOOT（地上型フートバルブ）の違い
常識を覆すメンテナンス性

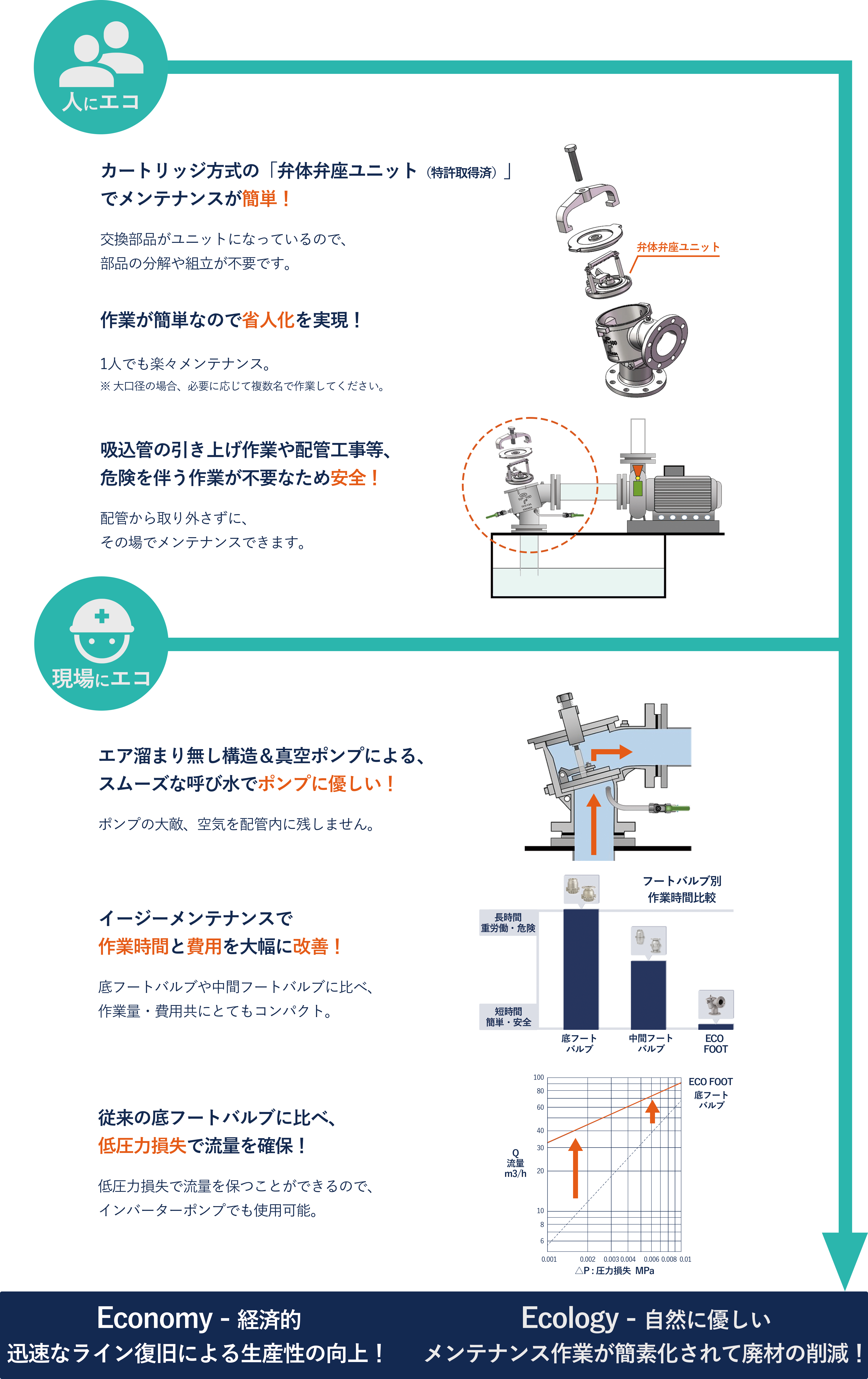

ECO FOOT（地上型フートバルブ）のエコなポイント
※ 真空ポンプについては オプション一覧 をご覧ください。
標準仕様
仕様流体 液体 最高使用圧力 1.0MPa 最高使用温度 60℃（標準品） 接続 JIS10K フランジ 材質
本体 ユニット シートパッキン・Oリング SCS13A/SUS304 SCS13A/SUS304 EPDM - シートパッキン材質、シリコーン、フッ素ゴム、PTFEもご用意できます。
- 流体仕様（流体名、濃度、温度）によってご使用できない場合があります。流体仕様をご確認ください。
寸法表
型式 サイズ L1(mm) L2(mm) H(mm) 図面データ CADデータ 10FAFL-1-13A 40A(1 1/2) 120 210 295 ↓PDF ↓CAD 50A(2) 120 210 300 ↓PDF ↓CAD 65A(2 1/2) 130 230 325 ↓PDF ↓CAD 80A(3) 140 240 355 ↓PDF ↓CAD 100A(4) 150 240 370 ↓PDF ↓CAD 125A(5) 215 280 431 ↓PDF ↓CAD 150A(6) 235 295 458 ↓PDF ↓CAD 200A(8) 280 350 541 ↓PDF ↓CAD 250A(10) 350 380 604 ↓PDF -- 10FAF-1-04 300A(12) 400 415 750 -- -- 350A(14) 480 480 1100 -- -- 400A(16) 570 480 1300 -- -- 450A(18) 620 520 1500 -- -- ※ 450A以上の大口径品についてはご相談ください。
ECO FOOT（地上型フートバルブ）のさらなる魅力
- 安心の1.0MPa仕様
- 3カ所の接続口により、高い汎用性を発揮
- シートパッキン材質 シリコーン・フッ素ゴム・PTFE対応
- シートパッキン・Oリングの交換もOK
- 真空ポンプによりスムーズな呼び水
詳しくは コチラ
補足資料
オプション品のご紹介
ECO FOOTには、メンテナンス作業がより効率的になるオプション品もご用意いたしております。
詳しくは コチラ をご覧ください。圧力損失表
圧力損失表は コチラ をご覧ください。
動画『ECO FOOTのご紹介』
-
-
